Capteur photoélectrique HT46C4P-M12 avec protection IP67 et IP69K contre la suppression du fond et sortie de commutation PNP

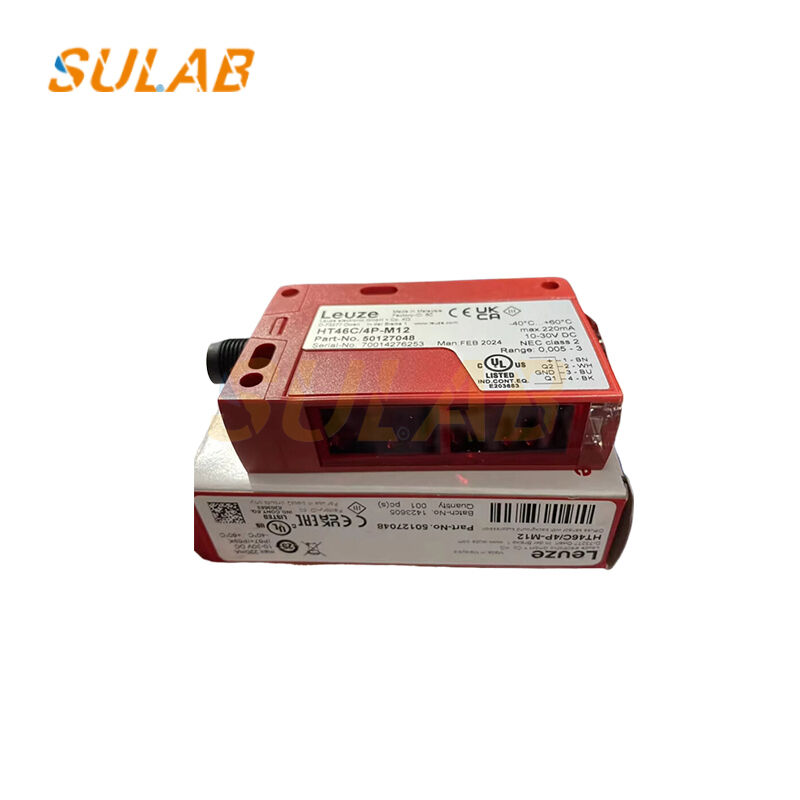

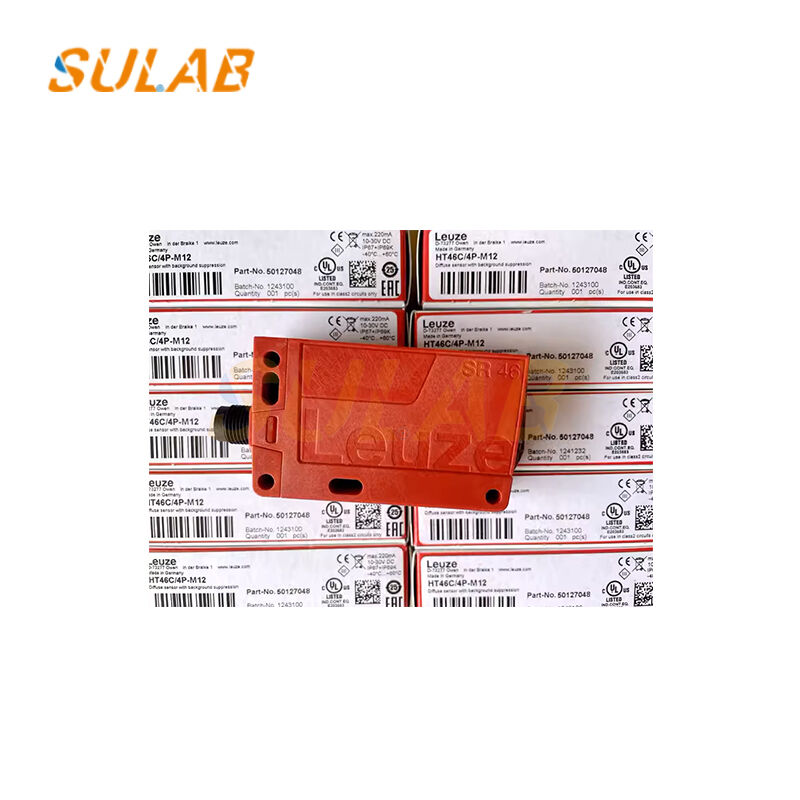

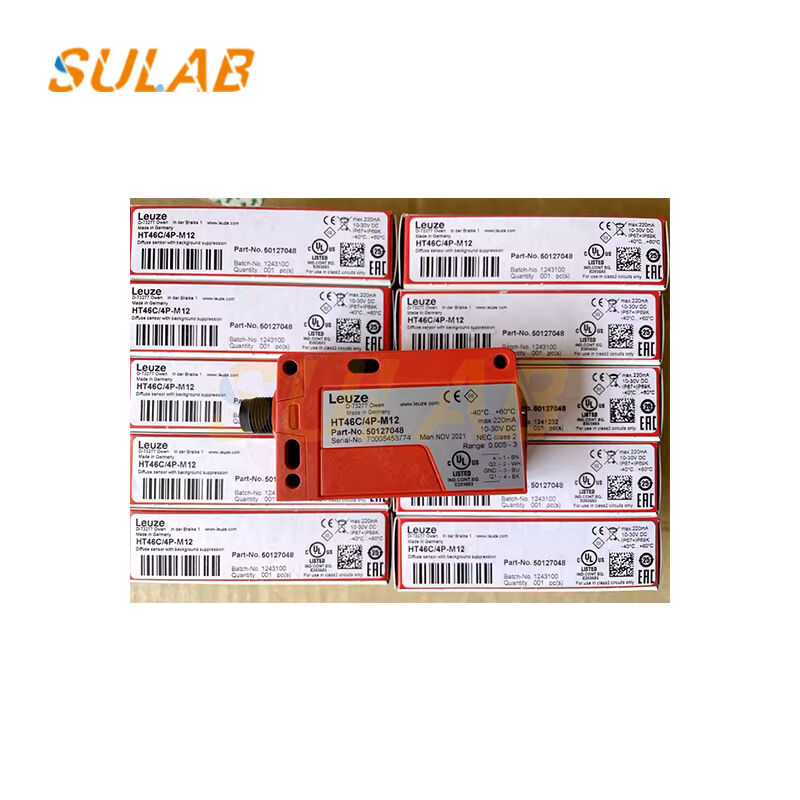

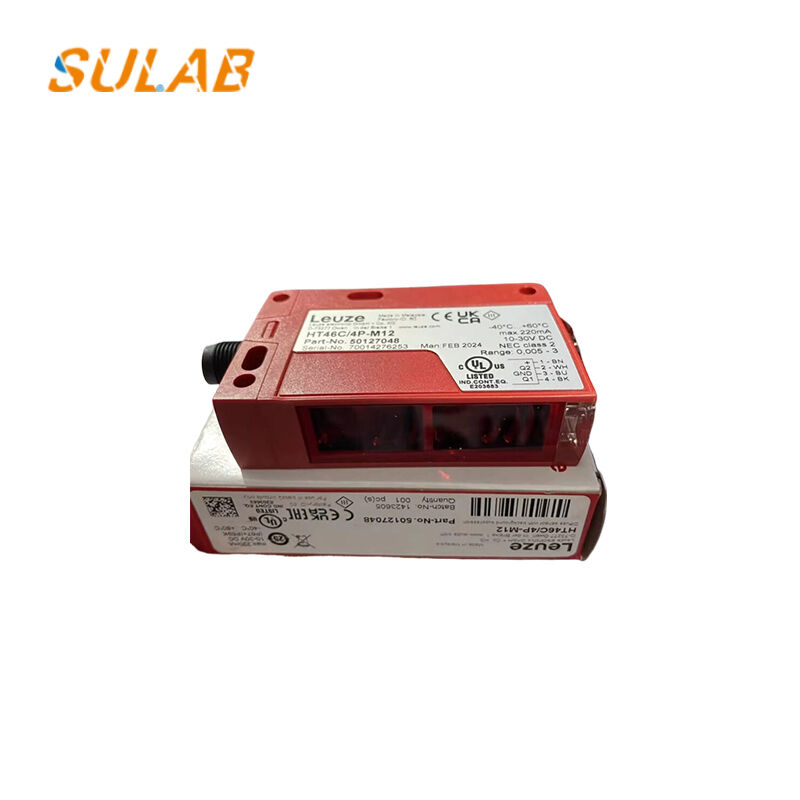

Interrupteur de capteur photoélectrique HT46C4P‑M12, capteur à réflexion diffuse avec suppression d'arrière-plan

Le HT46C4P‑M12 est un capteur photoélectrique à réflexion diffuse haute performance avec suppression d'arrière-plan, largement utilisé pour la détection de position dans les ascenseurs et l'industrie. Il adopte une source lumineuse LED rouge, équipée d'un connecteur enfichable M12 à 4 broches pour un câblage et un remplacement rapides. Le boîtier robuste en plastique PC‑ABS atteint les indices de protection IP67 et IP69K, résistant à la poussière, aux éclaboussures et aux vibrations mécaniques. Il est doté d'une protection anti‑polarité inversée et contre les courts‑circuits, d'une sortie de commutation PNP stable, d'un temps de réponse rapide, filtre efficacement les interférences des objets d'arrière‑plan et évite les déclenchements intempestifs. Sa structure rectangulaire compacte permet un montage flexible. C'est une unité de remplacement fiable pour la modernisation des ascenseurs, la maintenance des escaliers mécaniques et les projets de réparation d'équipements automatisés.

Fonctions

1. Détecte de manière fiable les objets cibles grâce à la fonction de suppression d'arrière‑plan, élimine les interférences des surfaces d'arrière‑plan pour éviter les fausses détections.
2. Fournit un signal de commutation PNP au contrôleur d'ascenseur ou à l'automate programmable, complète la détection de position pour les portes d'ascenseur, les escaliers mécaniques et les équipements d'automatisation.
3. La conception enfichable M12 simplifie l'installation sur site, le démontage et le remplacement des composants.
4. La protection de circuit intégrée protège contre les connexions inversées et les dommages dus aux courts‑circuits, améliore la stabilité de fonctionnement à long terme.

Contenu riche (Environnement de travail, paramètres et notes d'application)

Tension de fonctionnement : DC10‑30V ; Temps de réponse ≤2ms ; Fréquence de commutation jusqu'à 250Hz. Température de fonctionnement : ‑25℃ ~ +55℃ ; Humidité relative ≤95%, sans condensation. Classe de protection : IP67, IP69K ; Tenir à l'écart des gaz fortement corrosifs, de la contamination par l'huile lourde et de l'irradiation directe par une lumière intense. Convient pour la détection de portes de cabine d'ascenseur, la surveillance d'objets d'escaliers mécaniques et les lignes de production automatisées industrielles générales. Un nettoyage régulier de la surface de la lentille est requis lors de la maintenance de routine ; une lentille sale entraînera une défaillance de détection. Remplacement direct du capteur d'origine endommagé sans modification supplémentaire.

Capteur d'ascenseur – FAQ

Q1 : Quels types de capteurs sont couramment utilisés dans les systèmes d'ascenseurs ?
Les ascenseurs utilisent des capteurs pour la détection de position, la mise à niveau, la surveillance des portes et d'autres fonctions de contrôle. Les technologies de détection courantes comprennent les types magnétiques, inductifs et photoélectriques, en fonction de l'application.

Q2 : Les capteurs d'ascenseur de même apparence sont-ils interchangeables ?
Pas nécessairement. Des capteurs d'apparence similaire peuvent différer par leurs principes de détection, leurs tensions d'alimentation, leur logique de sortie, leurs distances de détection ou leurs configurations de connecteurs.

Q3 : Quelle est la différence entre les sorties de capteur NPN et PNP ?
Les capteurs NPN et PNP utilisent différentes configurations de sortie de transistor. Le type correct dépend du circuit d'entrée et des exigences de câblage du contrôleur d'ascenseur.

Q4 : Qu'est-ce qui peut amener un capteur d'ascenseur à fournir un signal incorrect ?
Les causes possibles comprennent un alignement incorrect, un câblage endommagé, une alimentation instable, une contamination, des interférences électriques ou une défaillance du capteur. Le contrôleur connecté et la cible de détection doivent également être vérifiés.

Q5 : Quelles informations sont nécessaires pour identifier un capteur d'ascenseur de remplacement ?
Veuillez fournir le numéro de pièce d'origine, le type de détection, la tension d'alimentation, le signal de sortie, la distance de détection, les dimensions de montage et les détails du connecteur.
