Otis Ascenseur SPBC-III PCB Board GDA26800KX1 Original Control Board Pour le système de contrôle de la sécurité et du freinage des ascenseurs de génération 2

Otis Ascenseur SPBC-III PCB Board GDA26800KX1 Original Control Board Pour le système de contrôle de la sécurité et du freinage des ascenseurs de génération 2

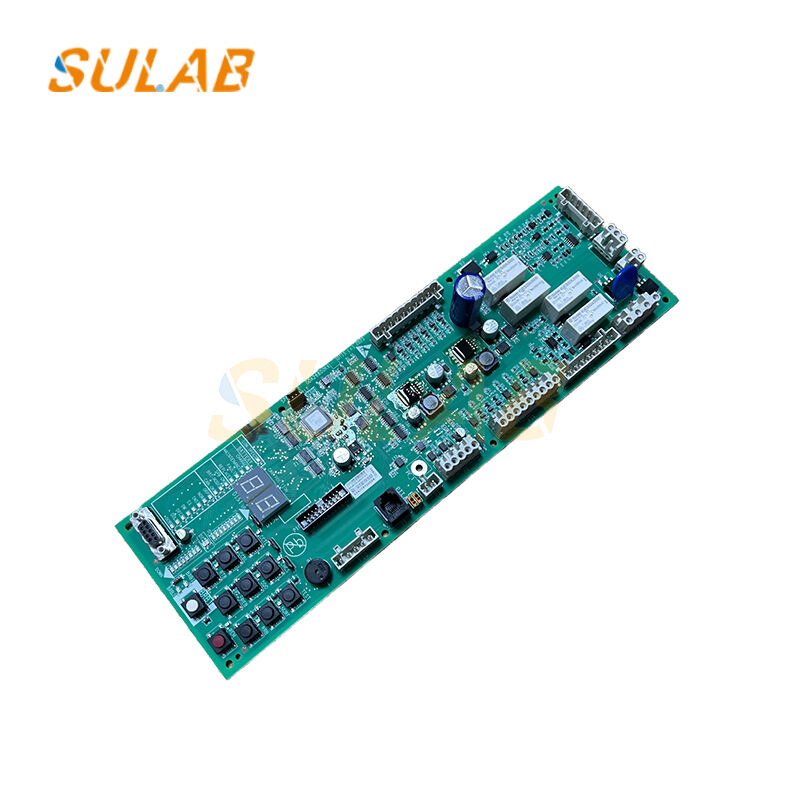

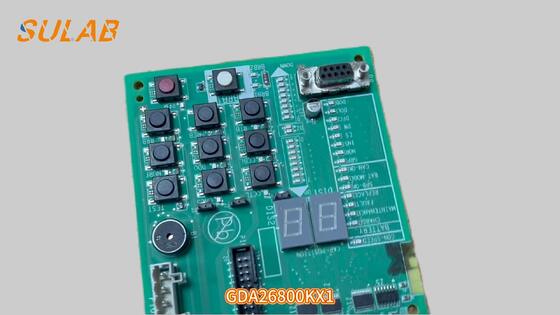

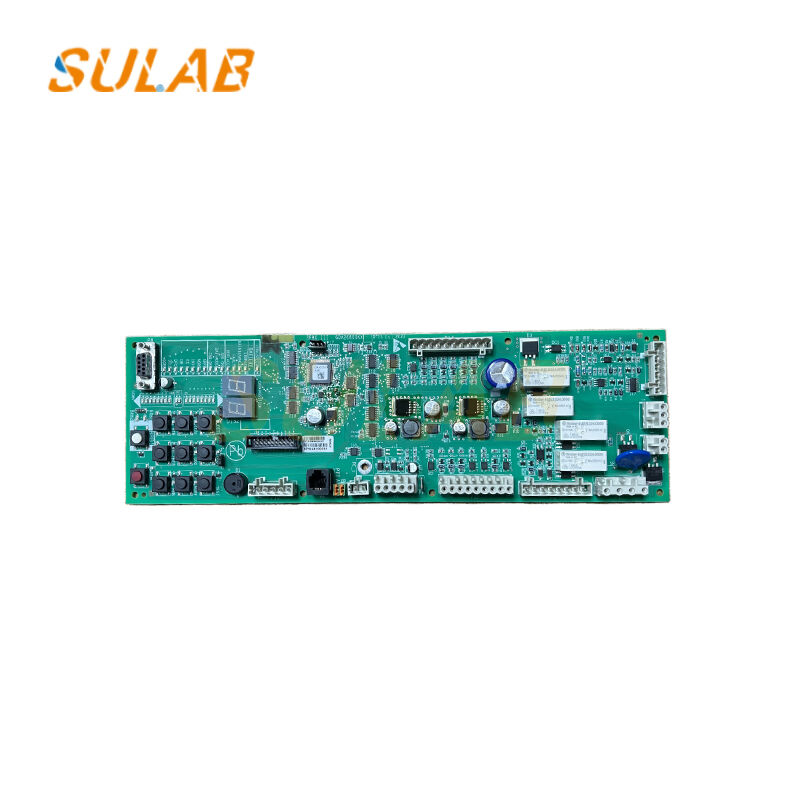

L'Otis GDA26800KX1 est une carte de circuit imprimé de contrôle d'ascenseur (PCB) SPBC-III (Safe Protection & Brake Control III), qui est l'unité de contrôle de sécurité et de logique de base de l'Otis Gen2, EFT,SkyRise et autres séries de systèmes de commande d'ascenseur.

Surveillance et protection des circuits de sécurité: Surveillance en temps réel de l'état de tous les interrupteurs de sécurité, y compris les circuits de verrouillage des portes d'ascenseur, les circuits de sécurité, les circuits d'arrêt d'urgence, les régulateurs de vitesse,freins de sécurité, et les tampons.

Lorsqu'il détecte une déconnexion ou un dysfonctionnement du contact de sécurité, le système coupe immédiatement le signal de commande de fonctionnement, obligeant l'ascenseur à s'arrêter et à se verrouiller.empêcher l'ascenseur de démarrer ou de fonctionner dans un état dangereux.

Contrôle et surveillance du freinage: il reçoit les commandes du système de contrôle principal et contrôle avec précision l'ouverture et la fermeture du freinage de l'ascenseur, assurant ainsi la sécurité du freinage pendant le démarrage de l'ascenseur.opération, le nivellement, et l'arrêt.

Fournit une rétroaction en temps réel sur l'état d'ouverture/fermeture de l'interrupteur de freinage, surveille le bon fonctionnement du freinage et prévient les risques tels que le glissement, le dépassement ou le bas.

Traitement du signal d'E/S et contrôle logique: en tant que carte d'interface, elle est responsable de la collecte de signaux d'entrée numériques (tels que les interrupteurs d'inspection, les interrupteurs de limite,et capteurs de nivellement) depuis la salle des machines de l'ascenseur, porte d'accès, voiture, et portes d'atterrissage.

Les sorties contrôlent les signaux pour entraîner des relais, des contactors, des feux d'indicateur et d'autres actionneurs, coordonnant les actions logiques de divers systèmes d'ascenseur.

Communication du système et rétroaction de l'état
Communique avec la carte de contrôle principale de l'ascenseur (comme GECB/TCBC) pour transmettre l'état de sécurité, les paramètres de fonctionnement et les codes de défaut.

Lorsqu'un défaut est détecté, l'information sur le défaut est enregistrée et téléchargée, facilitant le dépannage par le personnel de maintenance via un serveur.

Circuits auxiliaires de conduite et de protection
Certains modèles intègrent des circuits auxiliaires d'entraînement pour fournir une alimentation stable aux capteurs et commutateurs externes et fournir une protection contre le surcourant et le court-circuit.

Tableau de circuits imprimés d'ascenseur - FAQ

Q1: Comment identifier la carte PCB d'ascenseur de remplacement correcte?
Pour identifier une carte PCB d'ascenseur de remplacement, vérifiez le numéro de pièce d'origine, la révision du matériel, les marques de la carte et le modèle du contrôleur d'ascenseur.Des photos claires des deux côtés du PCB peuvent aider à distinguer les différentes versions.

Q2: Les circuits imprimés pour ascenseur avec des numéros de pièces similaires peuvent-ils être interchangeables?
Les cartes PCB d'ascenseur avec des numéros de pièces similaires peuvent différer dans les révisions matérielles, le firmware, la disposition des connecteurs ou les protocoles de communication.La compatibilité doit être vérifiée par rapport au système d'ascenseur existant..

Q3: Une carte PCB de remplacement d'ascenseur nécessite-t-elle une programmation?
Certains circuits imprimés de remplacement nécessitent une configuration du micrologiciel, des paramètres ou une programmation spécifique au système.La procédure correcte dépend du modèle de PCB et de son rôle dans le système de contrôle de l'ascenseur.

Q4: Une carte PCB défectueuse peut-elle être remplacée sans changer le système de contrôle complet?
Dans certains cas, un PCB individuel peut être remplacé si le remplacement est compatible avec le contrôleur, le micrologiciel, le câblage et les composants connectés existants.Un technicien qualifié doit confirmer le défaut avant de décider de le remplacer..

Q5: Quelles informations dois-je fournir lors de l'achat d'une carte PCB de remplacement pour ascenseur?
Veuillez fournir le numéro de pièce d'origine du PCB, la révision du matériel, le modèle d'ascenseur, les photos claires du tableau et la quantité requise.
