ME-8108 Commutateur de limite de levier de roulement réglable rotatif avec configuration de contact 2NO+2NC et protection IP65 pour machines CNC et automatisation
-
Mettre en évidence
Commutateur de limite réglable à levier à rouleaux
,Commutateur de position 2NO+2NC
,Commutateur de limite industrielle IP65
-
TaperME-8108
-
Nom du produitME-8108 Commutateur de fin de course à levier à rouleau réglable rotatif
-
TransportTransport aérien, transport maritime, demande des clients, DHL TNT FEDEX UPS, livraison maritime
-
ApplicationPièces de levage, palan, ascenseur
-
Type d'entrepriseFabricant
-
Emballageselon la demande du client, emballé dans un carton
-
Numéro de modèleME-8108
-
Quantité de commande min1
-
Délai de livraison3-5 jours ouvrables
-
Conditions de paiementD/A,D/P,T/T,Western Union
ME-8108 Commutateur de limite de levier de roulement réglable rotatif avec configuration de contact 2NO+2NC et protection IP65 pour machines CNC et automatisation

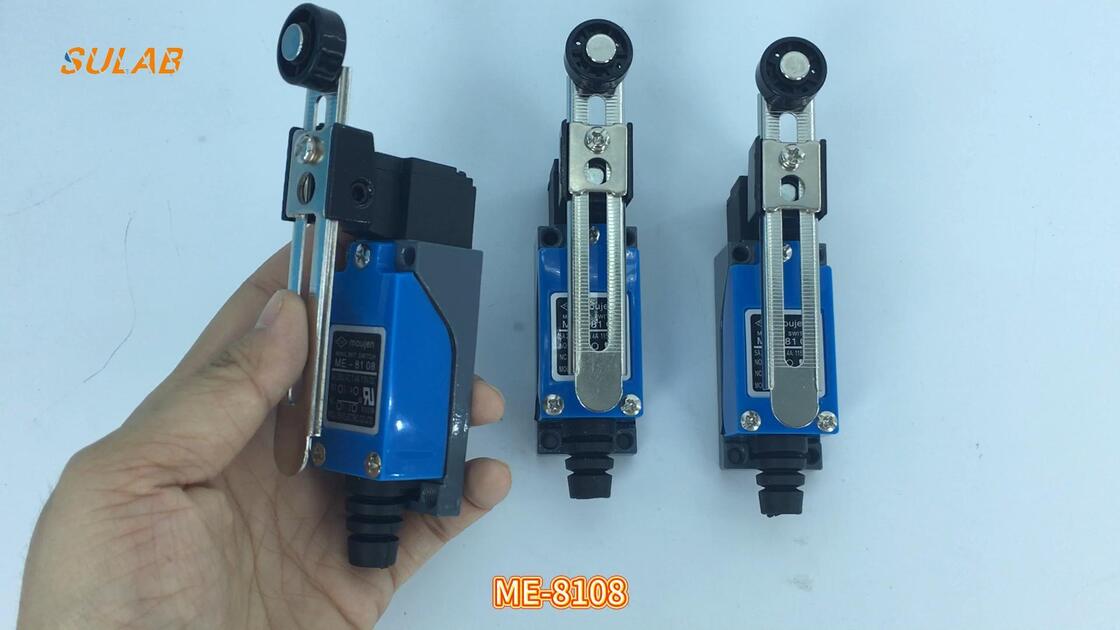

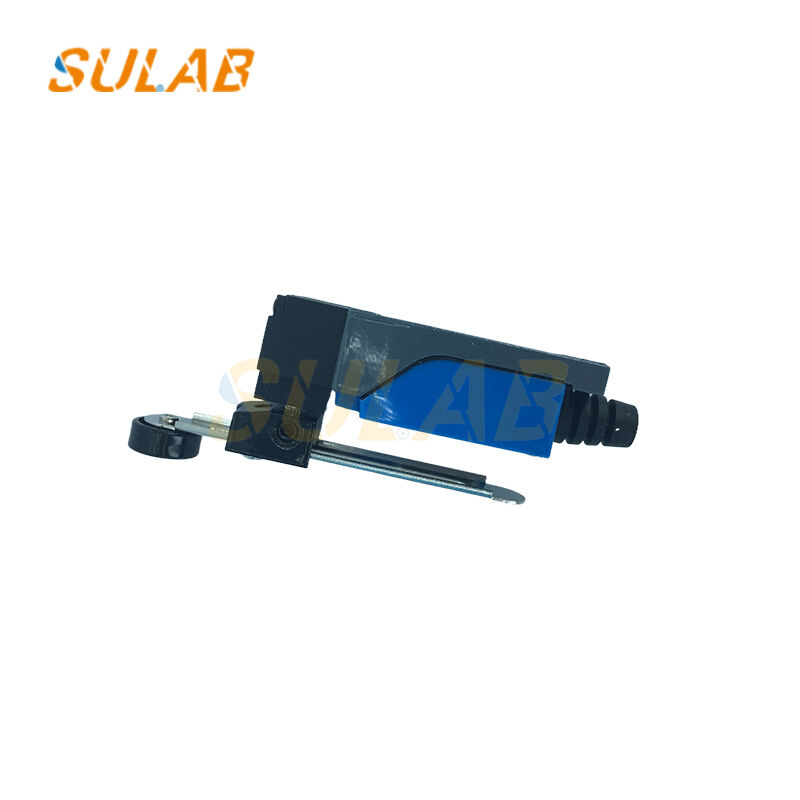

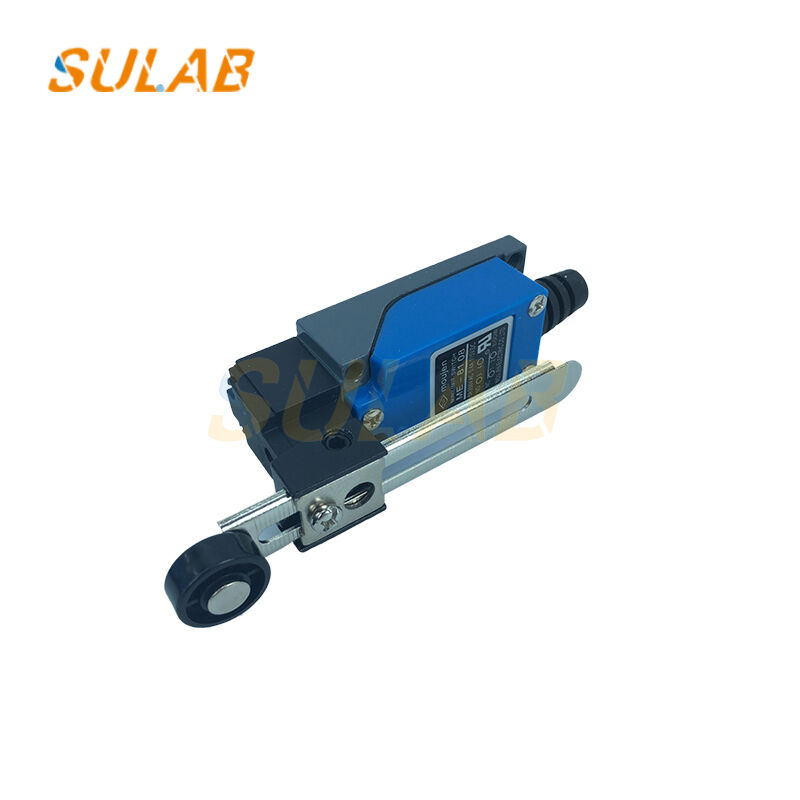

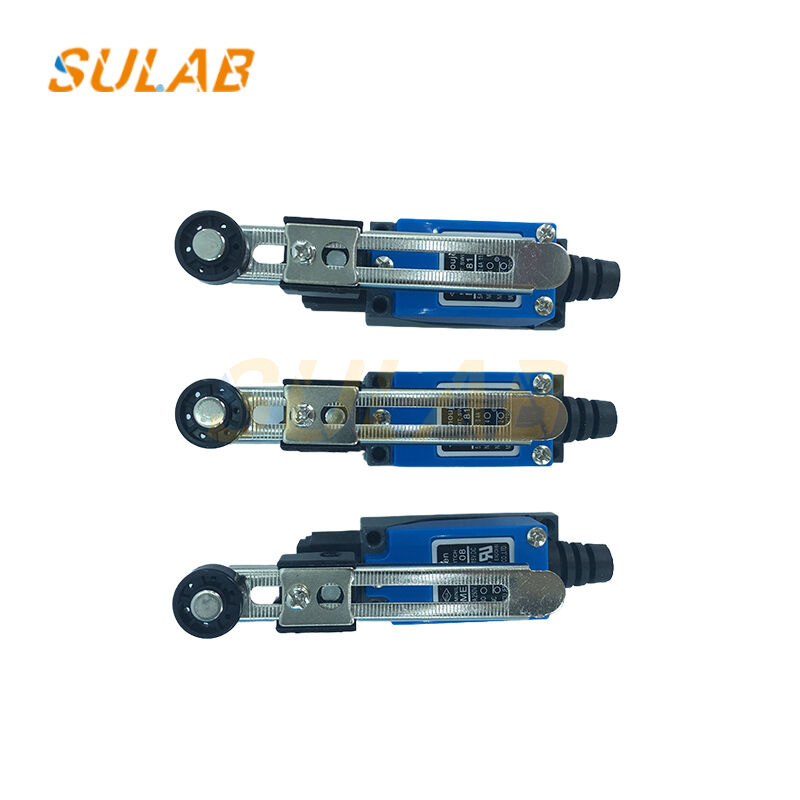

Interrupteur de fin de course à levier à rouleau réglable rotatif ME-8108
Le ME-8108 est un interrupteur de fin de course rotatif industriel polyvalent doté d'un levier à rouleau réglable conçu pour une détection de position précise dans les machines automatisées. Cet interrupteur compact mais robuste convertit le mouvement mécanique en signaux électriques, ce qui le rend idéal pour les machines CNC, les systèmes de convoyage, les équipements d'emballage et l'automatisation industrielle. Avec sa rotation bidirectionnelle de 90° et son levier réglable, le ME-8108 offre des options d'installation flexibles pour diverses configurations mécaniques.
Caractéristiques principales
- Levier à rouleau réglable : Rotation gauche/droite de 90° avec rouleau en nylon réglable pour un positionnement précis
- Conception à double circuit : Configuration de contact 2NO + 2NF (DPST) pour une logique de contrôle polyvalente
- Courant nominal élevé : 5A à 250V AC / 0,4A à 115V DC pour les applications lourdes
- Protection IP65 : Étanche à la poussière et protégé contre les jets d'eau à basse pression
- Boîtier métallique compact : Corps en alliage de zinc avec couvercle en plastique pour la durabilité et la résistance aux interférences électromagnétiques
- Action momentanée : Le mécanisme à action rapide assure une commutation de contact fiable
- Compatibilité universelle : Remplacement direct des séries Moujen, Panasonic AZ-8108 et TZ-8108
Spécifications techniques
| Numéro de modèle | ME-8108 |
|---|---|
| Série | Série ME (Compatible avec les séries AZ/TZ) |
| Type d'actionneur | Levier à rouleau rotatif réglable |
| Action de l'actionneur | Momentanée (Action rapide) |
| Configuration des contacts | 2 NO + 2 NF (DPST - Double Pôle Simple Throw) |
| Contacts alternatifs | 1 NO + 1 NF disponible |
| Tension nominale | 250V AC / 115V DC |
| Courant nominal | 5A (AC) / 0,4A (DC) |
| Courant thermique (Ith) | 10A |
| Résistance de contact | ≤15-25mΩ (initiale) |
| Résistance d'isolement | ≥100MΩ (à 500VDC) |
| Rigidité diélectrique | 1 000-1 500VAC (50/60Hz pendant 1 minute) |
| Indice de protection | IP65 (Étanche à la poussière, résistant aux jets d'eau) |
| Vitesse de fonctionnement | 0,5 mm à 50 cm/sec |
| Fréquence de fonctionnement | Mécanique : 120 opérations/min Électrique : 30 opérations/min |
| Durée de vie mécanique | 10 000 000 opérations |
| Durée de vie électrique | 300 000-500 000 opérations |
| Température de fonctionnement | -5°C à +65°C (-15°C à +70°C étendue) |
| Humidité de stockage | ≤95% HR |
| Résistance aux vibrations | 10-55Hz, amplitude de 1,5 mm |
| Résistance aux chocs | 1 000 m/s² (durabilité mécanique) |
| Matériau du boîtier | Corps métallique en alliage de zinc (Zamack) + couvercle en plastique |
| Matériau du rouleau | Nylon (diamètre 18 mm) |
| Longueur du bras de levier | 10-11 cm (réglable) |
| Montage | Montage par vis vertical/horizontal (M4/M5) |
| Type de borne | Bornes à vis (câble 0,5-1,5 mm²) |
| Dimensions (L × l × H) | 125×28×50 mm / 81,4×43,2×33 mm (varie selon le fabricant) |
| Poids | 93g - 150g |
| Conformité | GB14048.5, IEC 60947-5-1, EN 60947-5-1 |

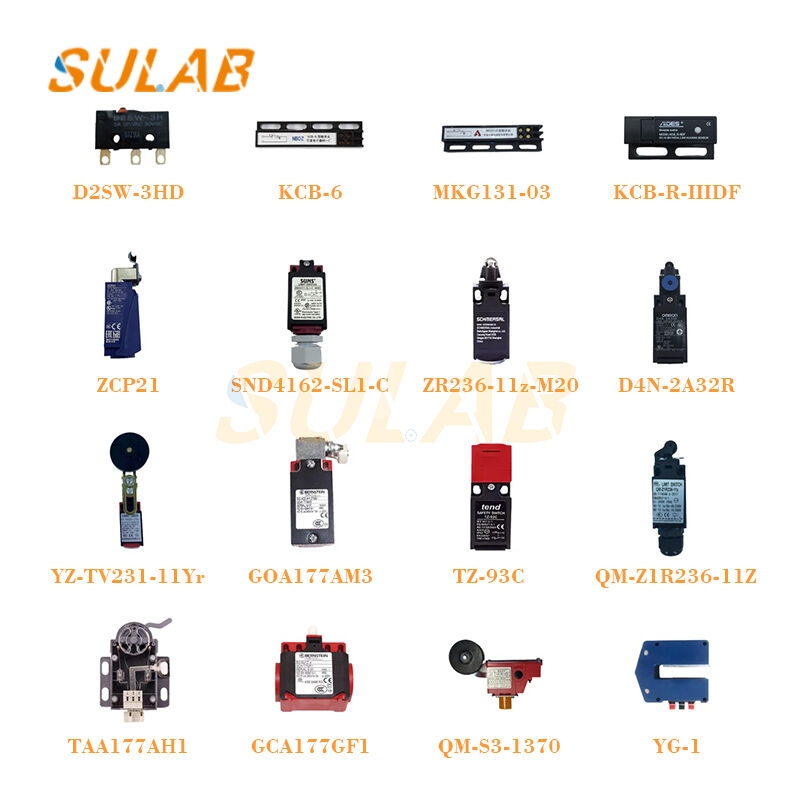

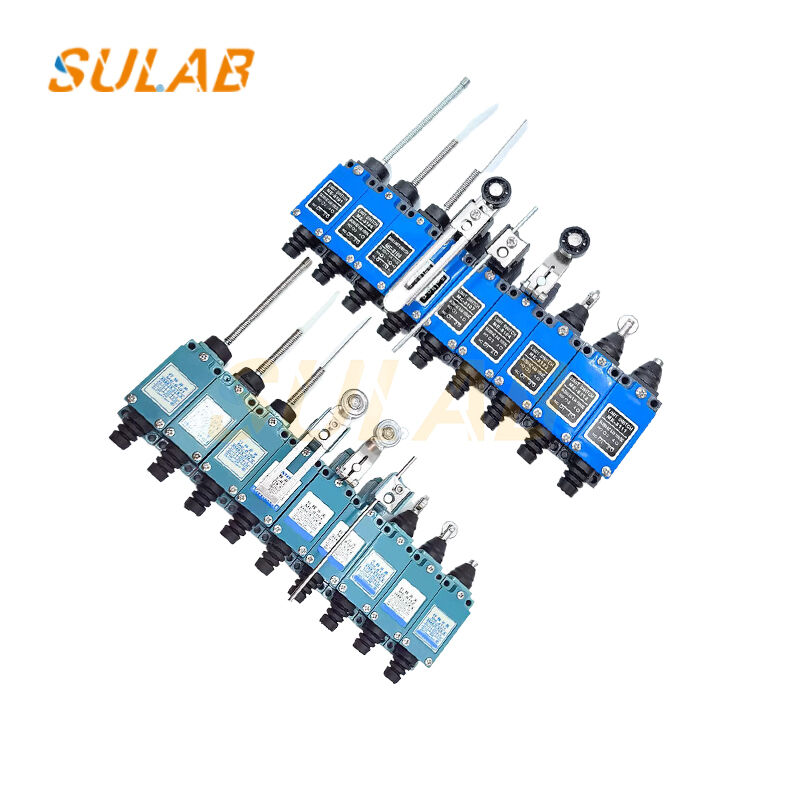

Produits connexes
