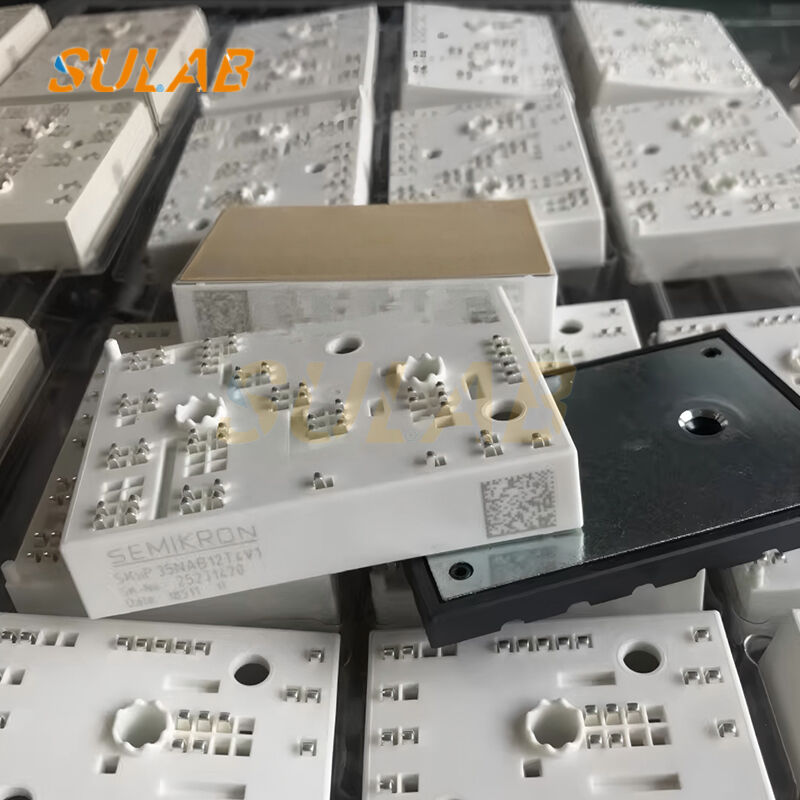

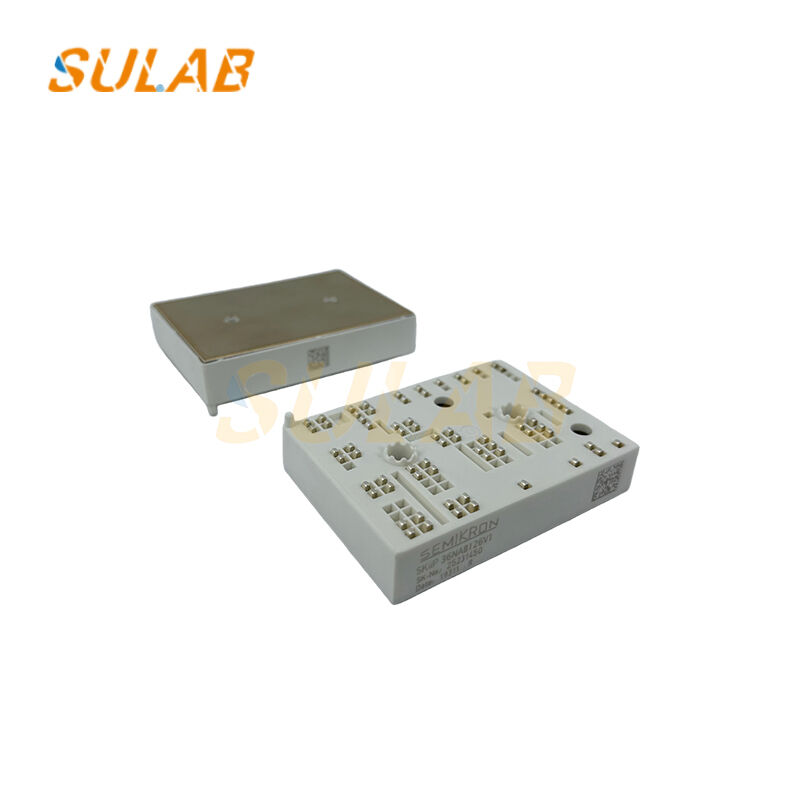

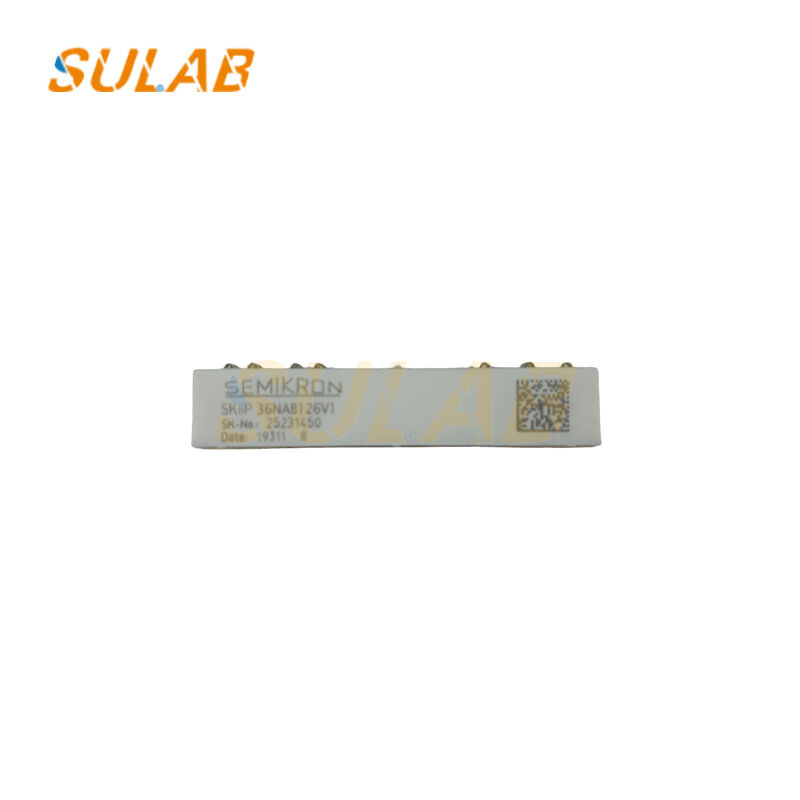

Module IGBT intelligent Semikron SKiiP 36NAB126V1 1200 V 70 A 18,5 kW MiniSKiiP 3 pour entraînements d'ascenseurs
-
Mettre en évidence
Module IGBT 1200 V
,Module de puissance intelligent 70 A
,MiniSKiiP 3 de 18
-
Taper36NAB126V1
-
Nom du produitModule IGBT intelligent Semikron SKiiP 36NAB126V1
-
En vigueurpièces d'ascenseur, équipement d'ascenseur, général pour les pièces d'escalator, ascense
-
TransportDemande des clients, DHL TNT FEDEX UPS, livraison maritime
-
Type d'entrepriseFabricant
-
EmballageEmballé dans un carton
-
Numéro de modèle36NAB126V1
-
Quantité de commande min1
-
Délai de livraison3-5 jours ouvrables
-
Conditions de paiementD/A,D/P,T/T,Western Union
Module IGBT intelligent Semikron SKiiP 36NAB126V1 1200 V 70 A 18,5 kW MiniSKiiP 3 pour entraînements d'ascenseurs
Module IGBT intelligent Semikron SKiiP 36NAB126V1 1200 V 70 A 18,5 kW MiniSKiiP 3
Module de puissance intelligent prêt à être monté, combinant un pont IGBT 3 (Trench) triphasé de 1200 V / 70 A, des diodes de roue libre CAL douces et un driver de grille intégré sur un seul substrat MiniSKiiP 3 à montage sur circuit imprimé.
Principales caractéristiques
- La technologie à contact à ressort élimine les joints de soudure, augmente la résistance aux vibrations et réduit de moitié le temps d'assemblage
- Idéal pour les entraînements de moteurs de 18,5 kW, les onduleurs solaires/UPS et les convertisseurs de puissance haute fréquence
- Homologué UL (fichier E63532), boîtier thermiquement optimisé de 82 × 59 × 16 mm
- S'adapte aux dissipateurs thermiques MiniSKiiP standard avec montage à pression ou à vis en quelques secondes
- Remplacement direct des variantes SKiiP 36NAB126V1-M01 / -M20
- Rétrocompatible avec les dispositions existantes des drivers de grille et des snubber
Spécifications techniques
| Numéro de pièce | SKiiP 36NAB126V1 |
|---|---|
| Fabricant | Semikron-Danfoss |
| Technologie de la puce | IGBT 3 Trench + diode CAL |
| VCES | 1200 V |
| IC cont / ICRM | 70 A / 350 A (10 ms) |
| Pout (typ.) | 18,5 kW |
| Topologie | Pont triphasé (CIB) |
| Driver intégré | Oui, commande de grille en pont complet |
| Isolation | Substrat céramique 2,5 kV RMS |
| Tension d'alimentation | 15 V (logique) |
| Fréquence de commutation | ≤ 20 kHz |
| Température de fonctionnement | -40 °C … +125 °C (Tj) |
| Dimensions | 82 mm × 59 mm × 16 mm |
| Montage | Press-fit ou vis M3 |
| Poids | 162 g |
| Homologations | UL E63532, RoHS |
Ce module de puissance intelligent est conçu pour les applications industrielles à haute fiabilité nécessitant des performances robustes et une installation rapide.

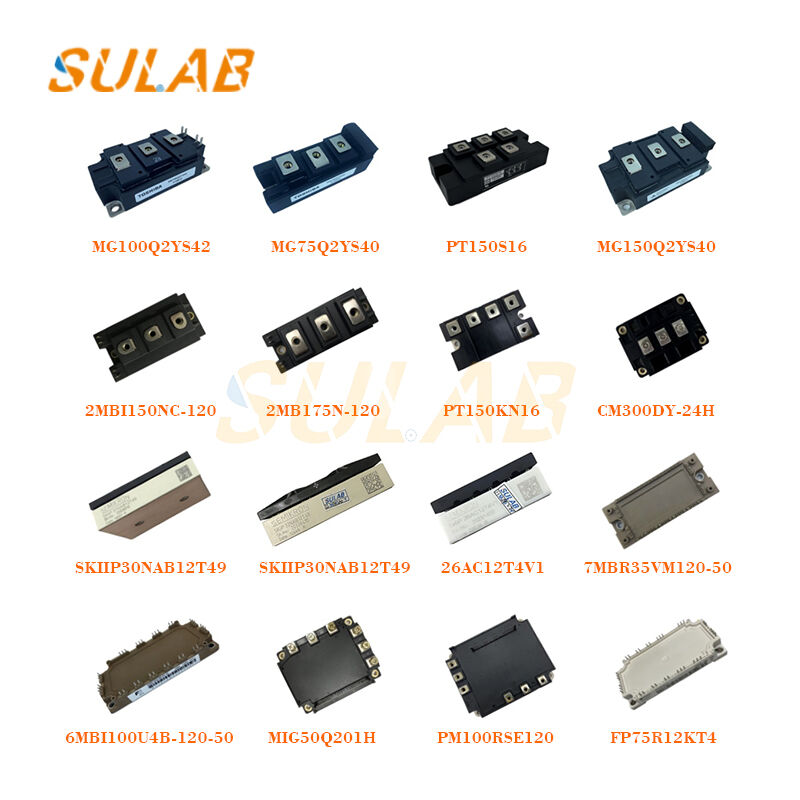

Produits connexes
