Tableau de contrôle d'ascenseur modèle DPP-200 avec entraînement à fréquence variable et protection de sécurité pour un fonctionnement en douceur

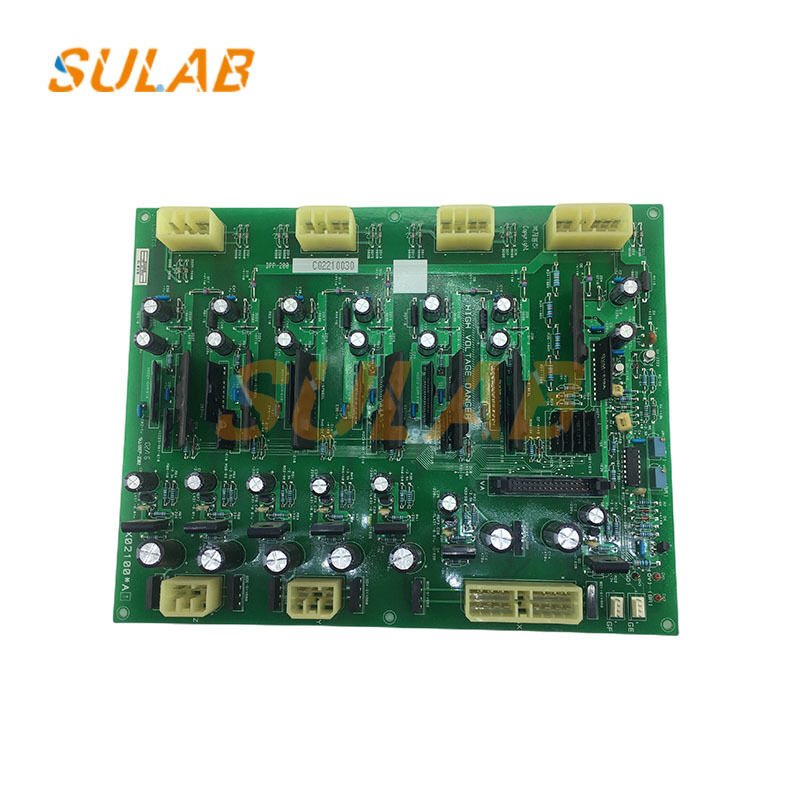

Tableau de commande d'ascenseur PCB carte mère de l'ascenseur Parties PCB LG Ascenseur Drive Board DPP-200

Fonctions de base

Tracteur à fréquence variable de la machine de traction: fournit une alimentation en trois phases avec une fréquence et une tension réglables,régulation précise de la vitesse et du couple de la machine de traction afin d'obtenir une transition en douceur lors du démarrage de l'ascenseur, l'accélération, la vitesse constante, la décélération et l'arrêt, en s'adaptant aux besoins opérationnels des différents étages.

Réception et exécution des commandes: reçoit les commandes de fonctionnement du système de contrôle principal de l'ascenseur (comme les signaux d'appel et les signaux de plancher),tout en renvoyant simultanément l'état de fonctionnement de l'onduleur et du moteur, assurant le fonctionnement coordonné de tous les composants de l'ascenseur et garantissant la précision de fonctionnement.

Surveillance de l'opération et protection de la sécurité: surveille les paramètres tels que la tension, le courant et la température en temps réel, fournissant un surcourant, une surtension, une surcharge, une surchauffe,et fonctions de protection contre les sous-tensions- Éteint immédiatement l'ascenseur en cas d'anomalie, assurant un fonctionnement sûr.

Amélioration de l'efficacité et du confort d'exploitation: grâce à un contrôle de fréquence variable précis, la consommation d'énergie, les vibrations et le bruit des ascenseurs sont réduits, ce qui améliore le confort des passagers.

Principe de fonctionnement

Réctification et filtration: convertit la puissance CA à trois phases d'entrée en puissance CC. Un circuit filtrant réduit l'ondulation, fournissant une alimentation en courant continu stable pour le stade de l'onduleur.

Conversion de l'onduleur: basée sur les commandes de commande principales, les dispositifs d'alimentation tels que les IGBT inversent l'alimentation en courant continu en alimentation en courant alternatif en trois phases avec une fréquence et une tension réglables,alimentant le moteur de la machine de traction.

Opération logique de commande: le microprocesseur embarqué effectue des opérations logiques de commande telles que la vitesse et le couple en fonction de l'état de fonctionnement et des commandes de l'ascenseur,une puissance de sortie de signaux de commande pour régler la sortie du circuit de l'onduleur pour une régulation précise de la vitesse.

Ajustement par rétroaction: des informations telles que la vitesse et la position de la machine de traction sont obtenues par le biais de codeurs et comparées aux valeurs définies.La sortie est réglée en temps réel pour assurer la précision et la stabilité du fonctionnement de l'ascenseur.
