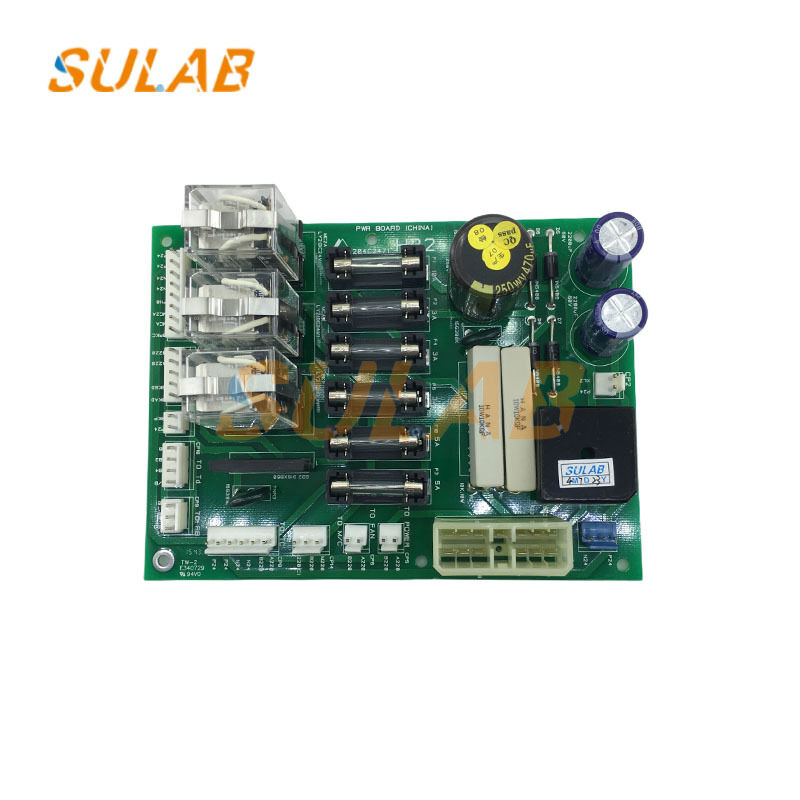

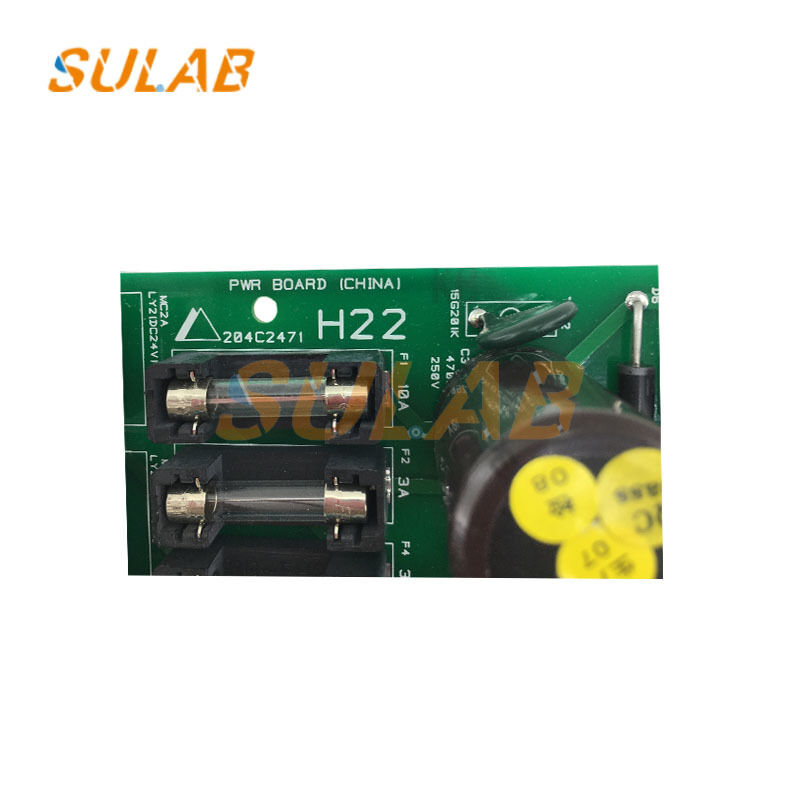

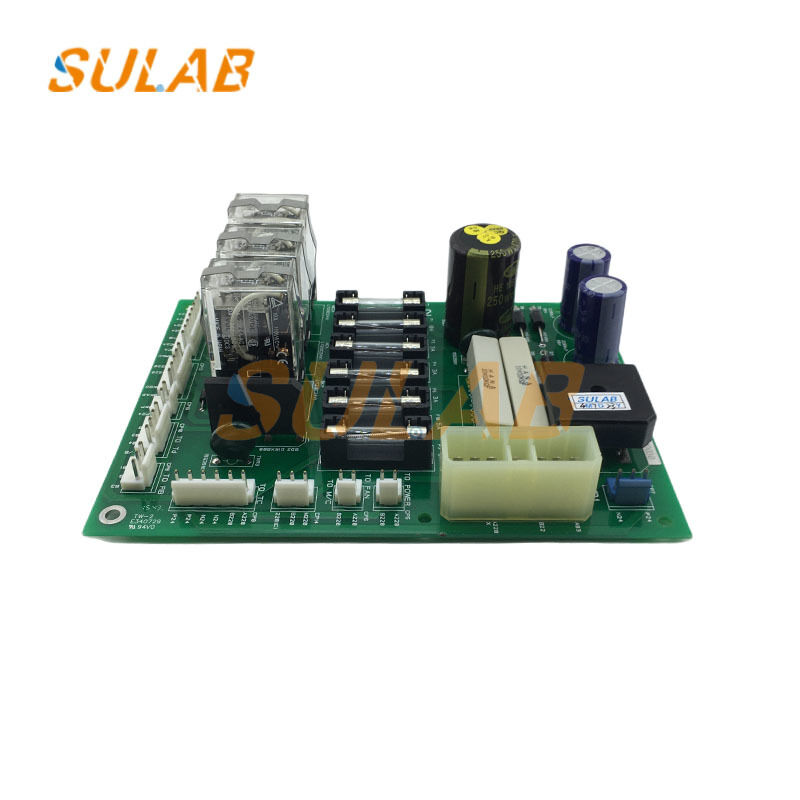

Carte de relais de la carte d'alimentation d'ascenseur 204C2471 H22 avec distribution d'alimentation et protection des circuits

Planche d'alimentation de l'ascenseur planche de relais planche de contrôle de puissance de haute qualité planche d'alimentation 204C2471 H22

Décomposition des fonctions de base:
** Distribution et conversion de l'énergie:** Reçoit une entrée CA en trois phases/en une seule phase, la rectifie et la filtre,et délivre plusieurs tensions stables CC/CA (telles que la tension de commande de 24 V et la tension de freinage de 110 V) aux composants d'alimentation tels que le PLC, contactors et contrôleurs de porte dans le cabinet de commande.

Isole les circuits haute et basse tension pour éviter les interférences avec la transmission du signal du système de contrôle principal.

Protection des circuits et traitement des défauts: intègre des circuits de protection contre le sur courant, la surtension et la sous-tension.il déconnecte automatiquement le circuit correspondant pour éviter les dommages aux composants.

Prend en charge la rétroaction des signaux de défaut, transmettant des informations d'anomalie de puissance à la carte de contrôle principale pour un diagnostic et une maintenance faciles.

Contrôle du temps et coordination logique: contrôle la séquence d'alimentation de chaque charge en fonction de la logique de fonctionnement de l'ascenseur (par exemple, démarrage, arrêt, relâchement/verrouillage du frein), assurant à l'opérateur de la porte,le freinage, et le système d'entraînement fonctionnent en séquence pour garantir la sécurité de l'ascenseur.

Commute l'état de l'alimentation électrique en conjonction avec des modes spéciaux tels que la protection contre les incendies et la maintenance (par exemple, en donnant la priorité à l'alimentation électrique des circuits critiques en mode de protection contre les incendies).

Adaptation et compatibilité du système: spécialement conçu pour les ascenseurs modernes de la série STVF5, compatible avec les systèmes à ascenseur unique/parallèle,Servant de noyau de la gestion de l'énergie pour assurer le fonctionnement coordonné de tous les composants de l'ascenseur.
