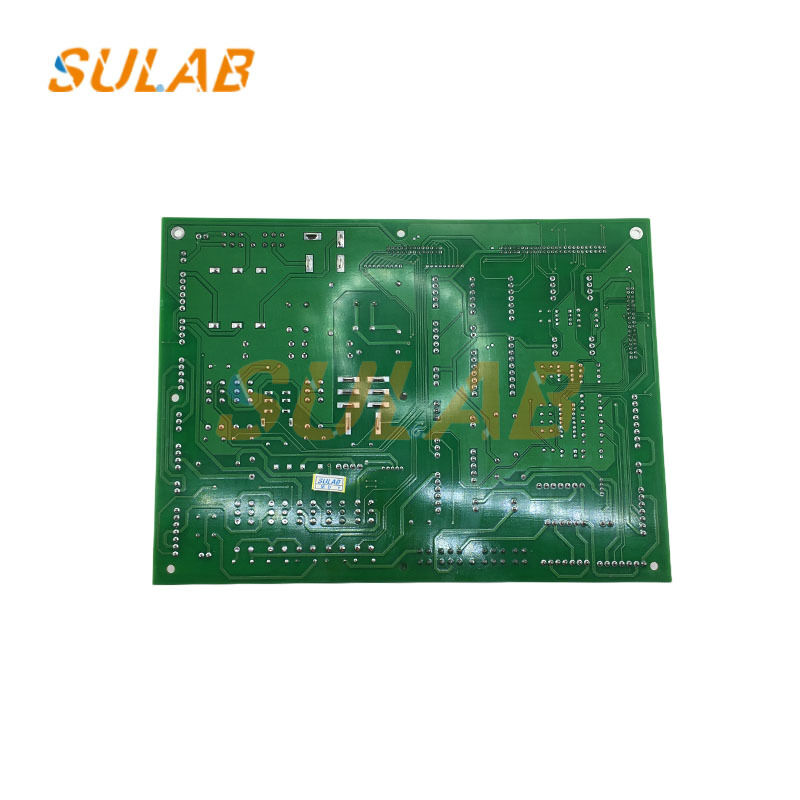

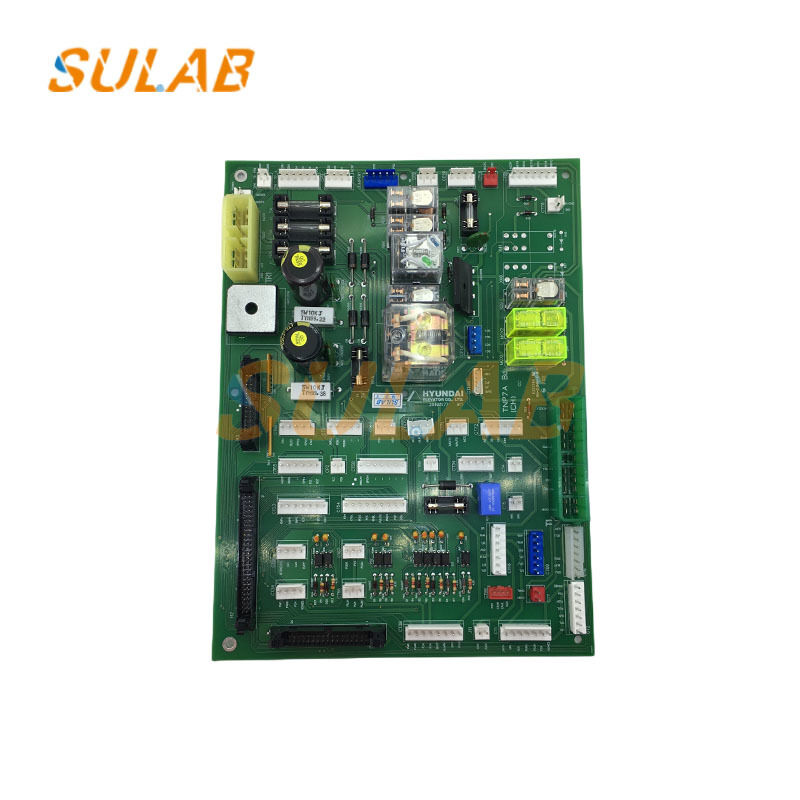

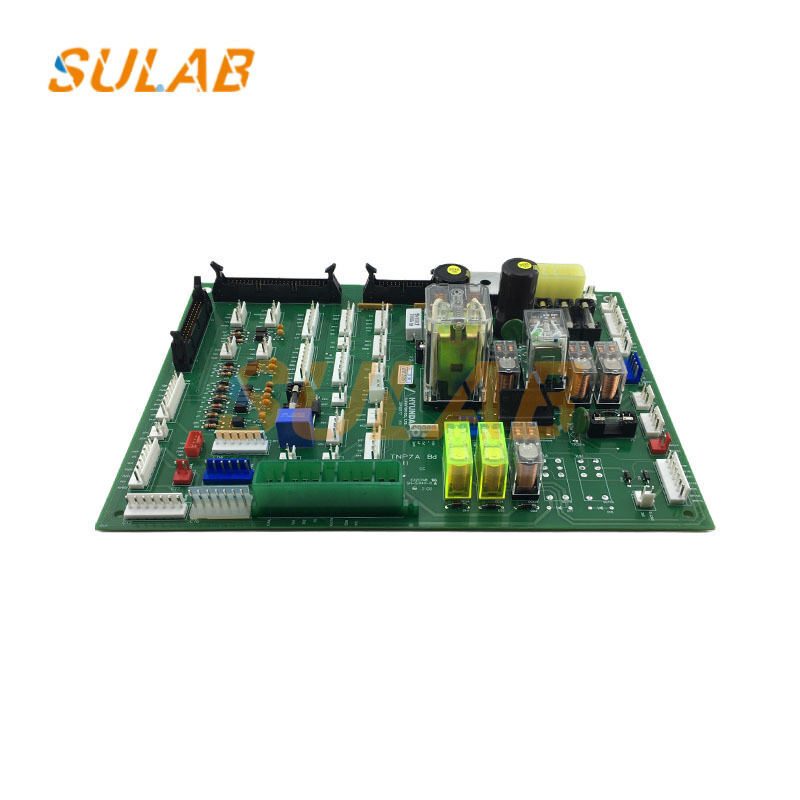

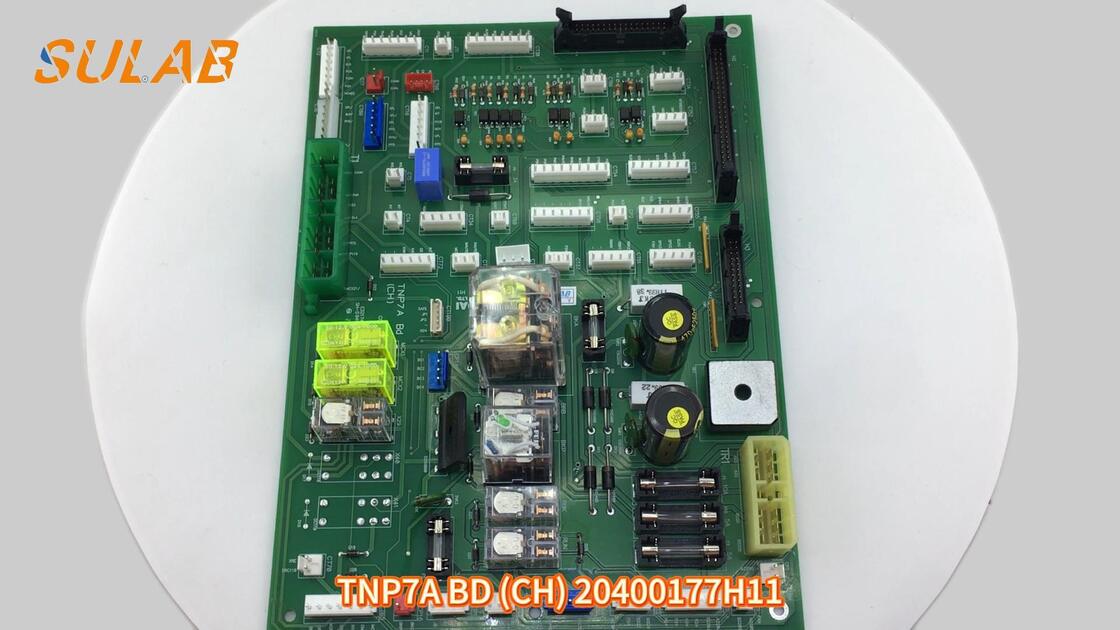

Hyundai Elevator PCB TNP7A BD (CH) 20400177H11 – Carte de relais d'armoire de commande avec contacts plaqués or et substrat FR-4 ignifuge pour une tension d'entrée de 12 VDC ±5 %

Nom de marque: Hyundai
Numéro de modèle: TNP7A BD (ch) 20400177H11
Quantité de commande min: 1
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: D/A,D/P,T/T,Western Union,
Demande maintenant
Obtenez une citation
Caractéristiques
Points marquants

PCB d'ascenseur avec contacts plaqués or

,

Carte de relais d'armoire de commande avec substrat FR-4 ignifuge

,

Tension d'entrée de 12 VDC ±5 % pour PCB Hyundai Elevator

Taper:
TNP7A BD (ch) 20400177H11
Nom du produit:
Carte PCB d'ascenseur Hyundai TNP7A BD (CH) 20400177H11
Transport:
Demande des clients, DHL TNT FEDEX UPS, livraison maritime
Application:
pièce d'ascenseur
Type d'entreprise:
Fabricant
Mots-clés:
Pièces d'ascenseur, PCB d'ascenseur Hyundai TNP7A BD (CH) 20400177H11 – Carte de relais d
Emballage:
Emballé dans un carton
Description du produit
Carte relais de commande d'ascenseur Hyundai TNP7A BD (CH) 20400177H11 – Carte relais de commande
Carte PCB d'ascenseur Hyundai neuve, compatible OEM. Le modèle TNP7A BD (CH) 20400177H11 agit comme la carte relais centrale à l'intérieur de l'armoire de commande, gérant tous les signaux logiques basse tension entre le contrôleur et le système d'entraînement. Garantie d'un an, délai de livraison de 7 jours, expédition mondiale.
Caractéristiques principales
  • 100% compatible avec les systèmes Hyundai TNP7A BD (CH)
  • Contacts plaqués or pour une commutation fiable jusqu'à 3 A / 250 V AC
  • Substrat FR-4 ignifuge, plage de fonctionnement de -20 °C à +85 °C
  • Chaque carte est testée ICT et rodée avant expédition
  • Remplacement direct – aucune modification logicielle requise
Spécifications techniques
Numéro de pièce 20400177H11
Modèle sur sérigraphie TNP7A BD (CH)
Taille du PCB 170 mm × 130 mm × 1,6 mm
Couches de cuivre Double face, 35 µm
Quantité de relais 8 × 12 VDC SPDT (Omron G2R-1-E)
Tension d'entrée 12 VDC ±5 %
Puissance de commutation max. 750 VA, 90 W
Type de connecteur Bornier à vis enfichable, pas de 5,08 mm
Protection Diode de protection contre l'inversion de polarité, indicateurs d'état à LED
Humidité de fonctionnement 20 % ~ 90 % HR sans condensation
Certification Conforme CE et RoHS
Emballage et expédition
Sac antistatique + boîte en mousse + carton d'exportation
UPS / DHL / FedEx express, 3-7 jours dans le monde entier
Garantie et support
Garantie fonctionnelle de 12 mois ; support technique par e-mail sous 12 heures.

Carte PCB d'ascenseur - FAQ

Q1 : Comment identifier la bonne carte PCB de remplacement pour ascenseur ?
Pour identifier une carte PCB d'ascenseur de remplacement, vérifiez le numéro de pièce d'origine, la révision matérielle, les marquages de la carte et le modèle du contrôleur d'ascenseur. Des photos claires des deux côtés du PCB peuvent aider à distinguer les différentes versions.

Q2 : Les cartes PCB d'ascenseur avec des numéros de pièce similaires sont-elles interchangeables ?
Pas nécessairement. Les cartes PCB d'ascenseur avec des numéros de pièce similaires peuvent différer par leurs révisions matérielles, leur micrologiciel, la disposition des connecteurs ou les protocoles de communication. La compatibilité doit être vérifiée par rapport au système d'ascenseur existant.

Q3 : Une carte PCB d'ascenseur de remplacement nécessite-t-elle une programmation ?
Certaines cartes PCB de remplacement nécessitent une configuration du micrologiciel, des réglages de paramètres ou une programmation spécifique au système. D'autres peuvent déjà contenir le logiciel requis. La procédure correcte dépend du modèle de PCB et de son rôle dans le système de contrôle de l'ascenseur.

Q4 : Une carte PCB d'ascenseur défectueuse peut-elle être remplacée sans changer l'ensemble du système de contrôle ?
Dans certains cas, une carte PCB individuelle peut être remplacée si le remplacement est compatible avec le contrôleur, le micrologiciel, le câblage et les composants connectés existants. Un technicien qualifié doit confirmer le défaut avant de décider du remplacement.

Q5 : Quelles informations dois-je fournir lors de la recherche d'une carte PCB d'ascenseur de remplacement ?
Veuillez fournir le numéro de pièce du PCB d'origine, la révision matérielle, le modèle de l'ascenseur, des photos claires de la carte et la quantité requise. SULAB peut aider à examiner ces détails et à vérifier les options de remplacement disponibles.
