Carte contrôleur principale HYUNDAI VCON-W avec processeur ARM Cortex-M3 32 bits et entrée 24 V CC pour MCU de station de cabine d'ascenseur

Nom de marque: HYUNDAI
Numéro de modèle: HYUNDAI VCON-W
Quantité de commande min: 1
Délai de livraison: 3-5 jours ouvrables
Conditions de paiement: D/A,D/P,T/T,Western Union,
Demande maintenant
Obtenez une citation
Caractéristiques
Points marquants

Carte contrôleur principale ARM Cortex-M3 32 bits

,

MCU de station de cabine d'ascenseur 24 V CC

,

Pièce de rechange d'ascenseur CAN-bus 125 kbit/s

Taper:
VCON-W
Nom du produit:
HYUNDAI VCON-W
Transport:
Demande des clients, DHL TNT FEDEX UPS, livraison maritime
Application du projet:
Pièces d'ascenseur
Type d'entreprise:
Fabricant
Mots-clés:
Pièces d'ascenseur, carte contrôleur principale HYUNDAI VCON-W, MCU de Station de voiture d'
emballage:
Emballé dans un carton
Description du produit

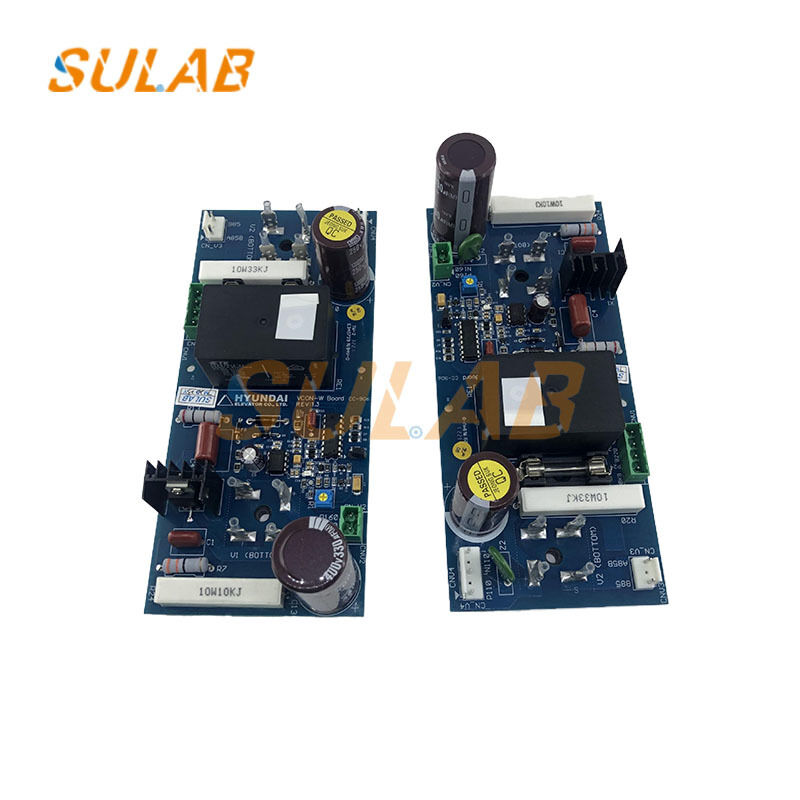

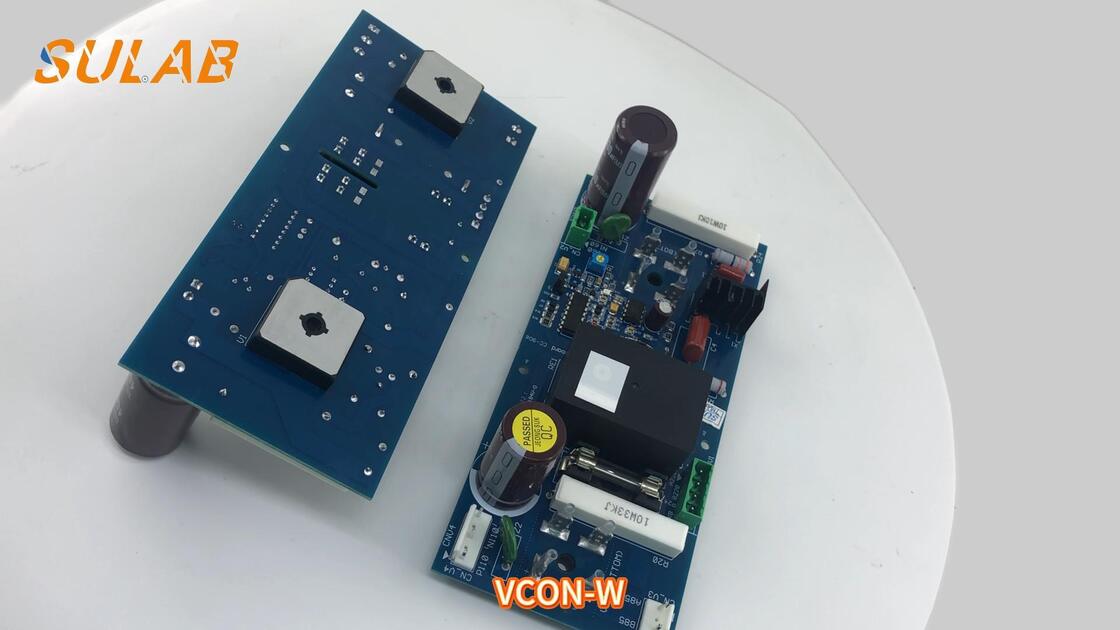

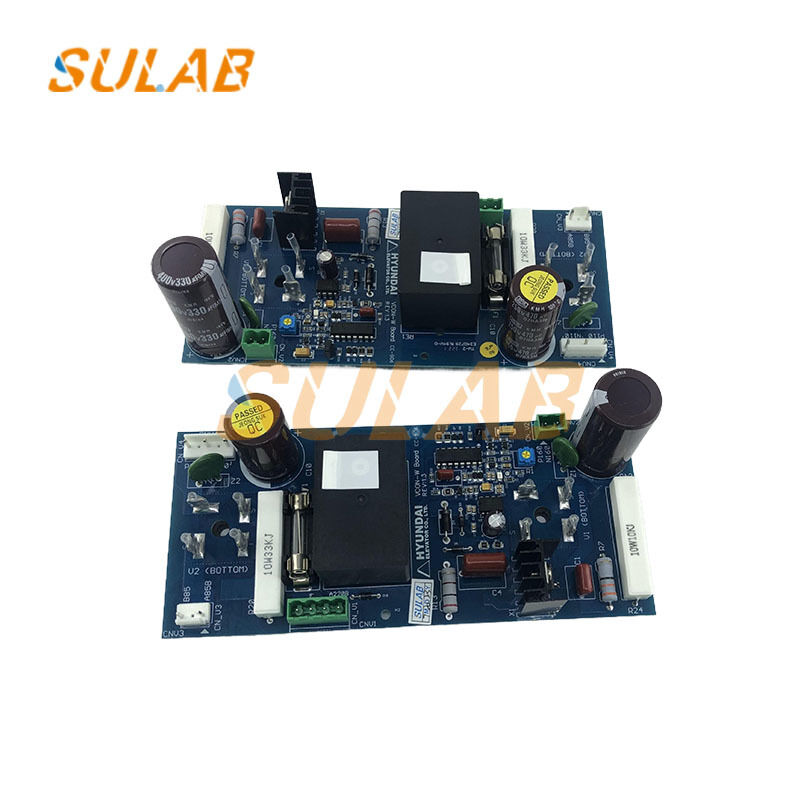

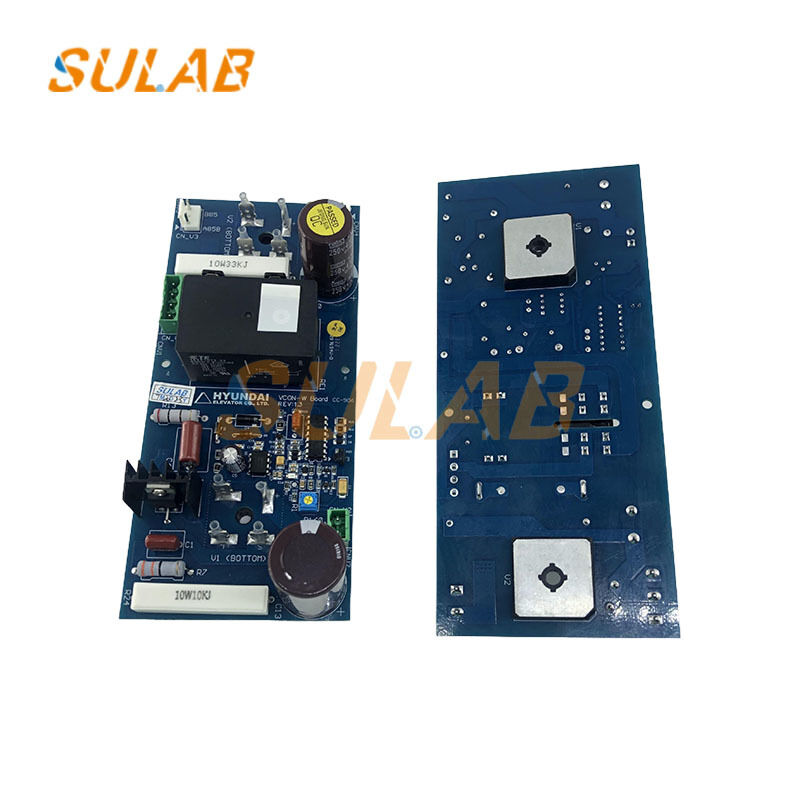

Carte contrôleur principale HYUNDAI VCON-W
Pièce de rechange d'ascenseur d'origine conçue comme un remplacement direct pour la carte de contrôle de cabine HYUNDAI VCON-W. Préchargée avec le firmware d'usine pour une installation immédiate sans nécessiter de programmeurs portables ni de nouvelle saisie de paramètres. Chaque PCB subit des tests sous tension à 100 %, un revêtement conforme et est expédié dans un emballage antistatique pour un déploiement fiable sur site.
Caractéristiques principales
  • Remplacement direct du contrôleur HYUNDAI VCON-W d'origine
  • Firmware d'usine préinstallé pour un fonctionnement plug-and-play
  • Testé sous tension à 100 % pour la fiabilité
  • Revêtement conforme pour la protection environnementale
  • Emballage antistatique pour un transport sûr
  • Processeur 32 bits ARM Cortex-M3
  • Capacités d'E/S complètes
Spécifications techniques
Paramètre Valeur
Numéro de pièce VCON-W
Marque / Système Ascenseur HYUNDAI, série VCON
Description Carte contrôleur principale (MCU) pour station de cabine
Taille du PCB 180 × 130 × 20 mm
Montage 4 × entretoises M3, espacement de 160 × 110 mm
Tension d'entrée 24 V CC ±10 %
Courant de repos ≤80 mA
Courant de charge max. 2 A (protégé par fusible)
Processeur 32 bits ARM Cortex-M3
Mémoire 512 Ko Flash, 64 Ko RAM
Communication CAN-bus 125 kbit/s, RS485 en option
Ports d'E/S 24 × entrées numériques, 16 × sorties relais
Classe de protection IP20 (monté sur panneau)
Température de fonctionnement -10 °C ~ +60 °C
Conformité CE, RoHS, EN 81-20/50
Contenu de l'emballage
1 × carte contrôleur VCON-W, 4 × entretoises M3, 1 × joint
carte contrôleur hyundai vcon-w, pcb hyundai elevator vcon-w, mcu station de cabine ascenseur vcon-w, remplacement carte principale ascenseur hyundai, pièce de rechange ascenseur vcon-w

FAQ sur les cartes PCB d'ascenseur

Q1 : Comment identifier la bonne carte PCB de remplacement pour ascenseur ?
Pour identifier une carte PCB de remplacement pour ascenseur, vérifiez le numéro de pièce d'origine, la révision matérielle, les marquages de la carte et le modèle du contrôleur d'ascenseur. Des photos claires des deux côtés du PCB peuvent aider à distinguer les différentes versions.

Q2 : Les cartes PCB d'ascenseur avec des numéros de pièce similaires sont-elles interchangeables ?
Pas nécessairement. Les cartes PCB d'ascenseur avec des numéros de pièce similaires peuvent différer par leurs révisions matérielles, leur firmware, la disposition des connecteurs ou les protocoles de communication. La compatibilité doit être vérifiée par rapport au système d'ascenseur existant.

Q3 : Une carte PCB de remplacement pour ascenseur nécessite-t-elle une programmation ?
Certaines cartes PCB de remplacement nécessitent une configuration du firmware, des réglages de paramètres ou une programmation spécifique au système. D'autres peuvent déjà contenir le logiciel requis. La procédure correcte dépend du modèle du PCB et de son rôle dans le système de contrôle de l'ascenseur.

Q4 : Une carte PCB d'ascenseur défectueuse peut-elle être remplacée sans changer l'ensemble du système de contrôle ?
Dans certains cas, un PCB individuel peut être remplacé si le remplacement est compatible avec le contrôleur, le firmware, le câblage et les composants connectés existants. Un technicien qualifié doit confirmer le défaut avant de décider du remplacement.

Q5 : Quelles informations dois-je fournir lors de la recherche d'une carte PCB de remplacement pour ascenseur ?
Veuillez fournir le numéro de pièce du PCB d'origine, la révision matérielle, le modèle de l'ascenseur, des photos claires de la carte et la quantité requise. SULAB peut aider à examiner ces détails et à vérifier les options de remplacement disponibles.
