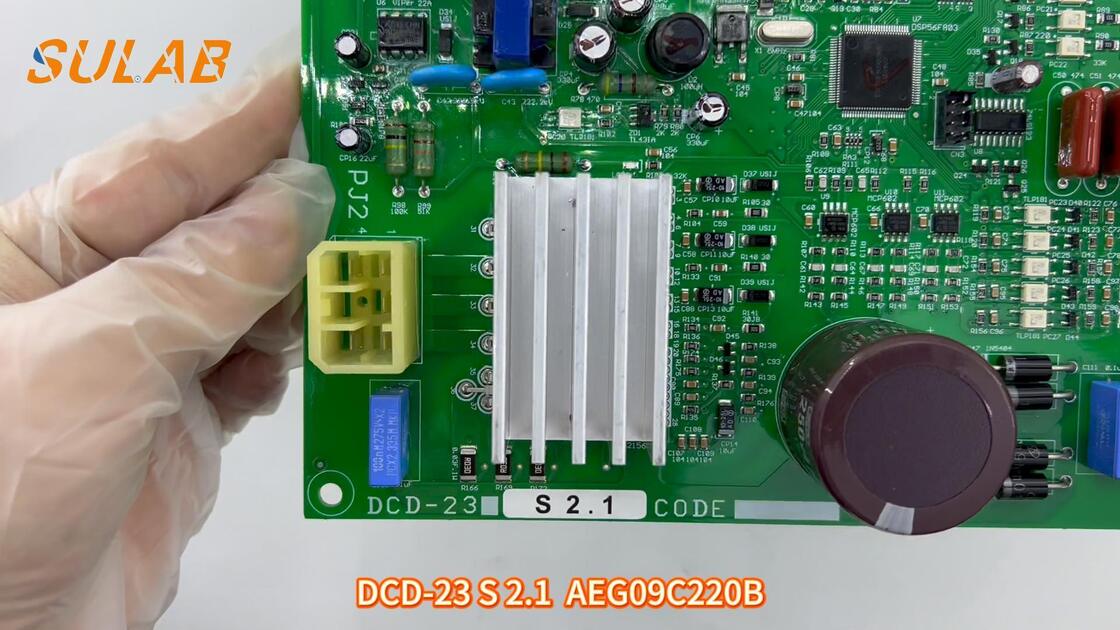

Carte de commande d'opérateur de porte d'ascenseur SIGMA DCD-23 S2.1 avec entrée 24V DC et sortie continue de 400W
-
Mettre en évidence
Circuit imprimé de contrôle d'ascenseur SIGMA DCD-23 S2.1
,Carte d'opérateur de porte avec entrée 24V DC
,Carte de commande d'opérateur de porte d'ascenseur avec sortie continue de 400W
-
TaperCarte contrôleur d'opérateur de porte d'ascenseur
-
Nom du produitCarte contrôleur d'opérateur de porte d'ascenseur SIGMA DCD-23 S2.1
-
Temps de garantie6 mois
-
TransportDemande des clients, DHL TNT FEDEX UPS, livraison maritime
-
ApplicationPièces d'ascenseur
-
Type d'entreprisefabricant
-
Mots-clésLG-Sigma DCD-23 PCB de machine de porte - Carte de commande de porte d'ascenseur haute performan
-
Nom de marqueSIGMA
-
Numéro de modèleDCD-23 S2.1 AEG09C220B
-
Quantité de commande min1
-
Délai de livraison3-5 jours ouvrables
-
Conditions de paiementD/A,D/P,T/T,Western Union,MoneyGram
Carte de commande d'opérateur de porte d'ascenseur SIGMA DCD-23 S2.1 avec entrée 24V DC et sortie continue de 400W
Carte de commande de porte SIGMA DCD-23 S2.1 - Pièce de rechange d'ascenseur d'origine AEG09C220B
La carte de commande de porte d'ascenseur SIGMA DCD-23 S2.1 (réf. AEG09C220B / KAA24350AAB) est un composant de contrôle essentiel conçu pour un fonctionnement précis et fiable des systèmes de portes d'ascenseur. Ce circuit imprimé haute performance sert d'unité centrale de traitement pour le contrôle du moteur de porte, assurant des séquences d'ouverture et de fermeture de porte fluides, sûres et efficaces dans les installations d'ascenseurs LG-Sigma.
Conçue avec une technologie de microprocesseur sophistiquée, la carte DCD-23 s'intègre parfaitement aux systèmes de contrôle d'ascenseur pour gérer les profils de vitesse de porte, la rétroaction de position, le contrôle du couple et la surveillance de la sécurité. Sa conception robuste et sa fiabilité éprouvée en font une pièce de rechange essentielle pour les projets de maintenance et de modernisation.
| Numéro de modèle | DCD-23 S2.1 |
|---|---|
| Numéros de pièce | AEG09C220B, KAA24350AAB |
| Type de carte | Circuit imprimé de contrôle de l'opérateur de porte |
| Méthode de contrôle | Contrôle d'inverseur VVVF avec rétroaction de position |
| Tension d'entrée | 24V DC ±10% (Circuit de commande) / 110-220V AC (Circuit d'alimentation) |
| Puissance de sortie | 400W en continu, 800W en crête (3 sec) |
| Sorties de contrôle | Triphasé AC 0-230V, 0-120Hz |
| Entrées de signal | Capteur de zone de porte, retour d'encodeur, bord de sécurité, rideau lumineux |
| Interface de communication | RS485 pour l'intégration du contrôleur d'ascenseur |
| Température de fonctionnement | -10°C à +60°C |
| Indice de protection | IP20 (carte de contrôle), IP54 lorsqu'elle est installée dans un boîtier |
| Dimensions | 200mm × 150mm × 40mm (L×l×H) |
| Poids | 0,68 kg |
| Certifications | CE, UL 508, ISO9001 |
Convient pour :
- Ascenseurs LG-Sigma DSS, séries DI/DS
- Opérateurs de porte : modèles SAV1, SBD1, SDC, SDC-V
- Systèmes de portes palières avec moteurs AC à induction ou PM
- Nouvelles installations et projets de modernisation
Modèles d'ascenseurs compatibles :
- Séries SIGMA DSS-1, DSS-2
- Ascenseurs commerciaux LG DI, DS
- Applications personnalisées avec les systèmes de portes SIGMA
- Montage : Installer en position verticale avec une ventilation adéquate (dégagement minimum de 50 mm)
- Câblage : Suivez le schéma de câblage fourni avec la carte ; assurez-vous d'une mise à la terre correcte
- Configuration des paramètres : Utilisez le serveur DOA-100 ou le kit d'outils SVC (version du logiciel 2.1 ou supérieure)
- Réglage automatique du moteur : Requis lors de la première installation pour des performances optimales
- Tests de sécurité : Effectuez un test complet du fonctionnement de la porte conformément aux normes EN81 avant la mise en service
