SULAB SEL1-A1ZP0 Contacteur de porte d'ascenseur 1NF IP20 16x50mm

L'émetteur d'électricité doit être équipé d'un interrupteur de contact auxiliaire.

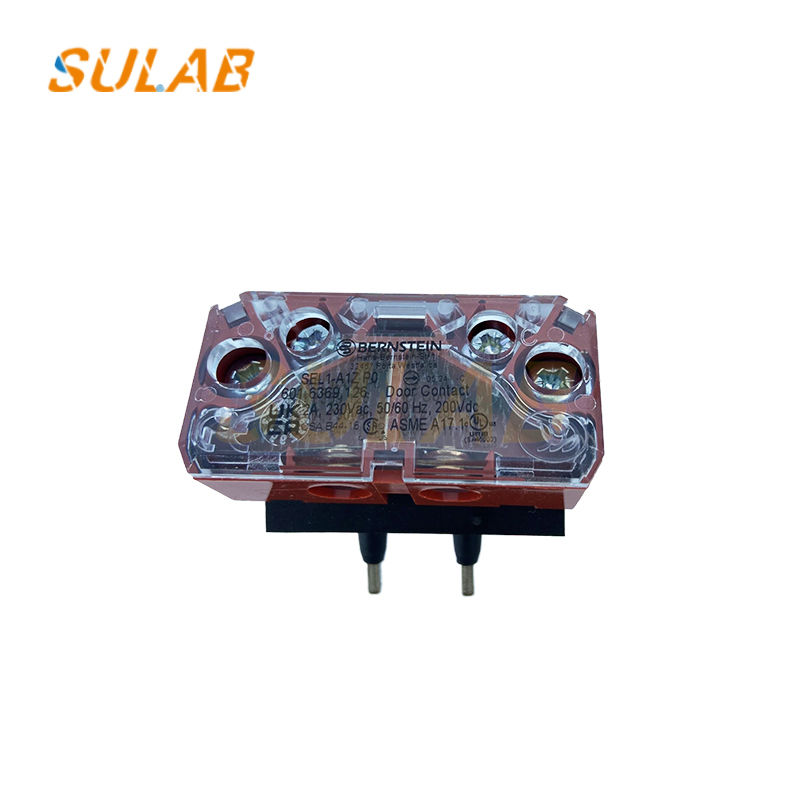

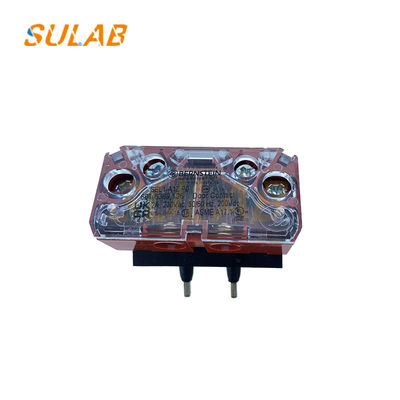

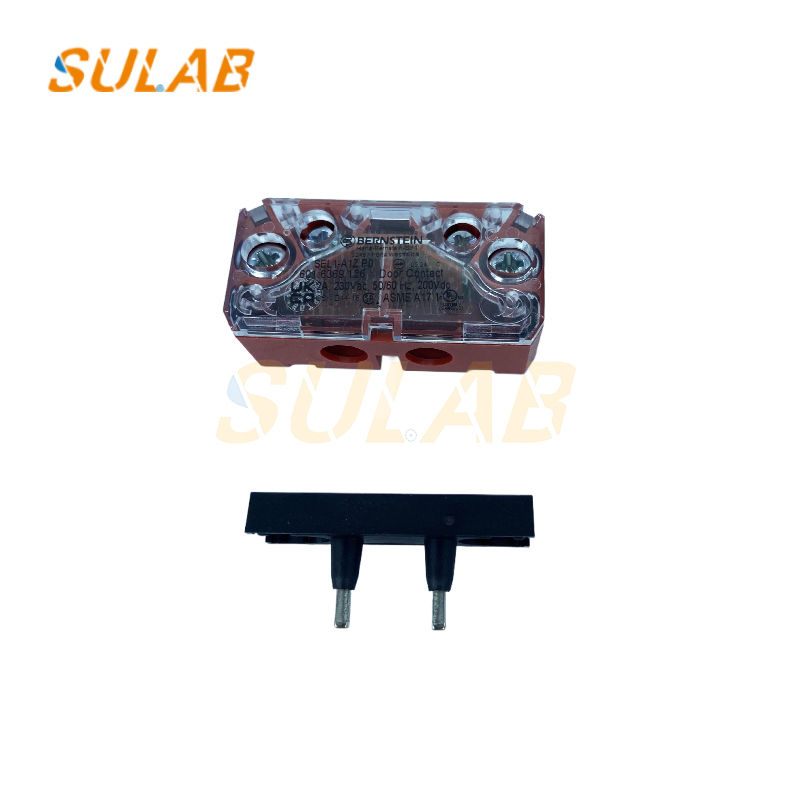

Le SEL1-A1ZP0 est un interrupteur de contact de porte d'ascenseur fabriqué par BERNSTEIN et appartenant à la série SEL.

Principe de fonctionnement: les contacts du commutateur sont conçus avec des ressorts, chaque fois qu'ils sont actionnés, la plaque de contact et la tête de fonctionnement subissent un mouvement mécanique, éliminant la saleté, la poussière, leet couches d'oxyde, assurant un contact électrique fiable.
Type de contact: contact 1NC.
Rating de protection: IP20.
Durée de vie mécanique: plus de 10 millions de cycles.
Les dimensions sont: 16 mm H × 50 mm W × 24,5 mm D.
Matériau du boîtier: PC (UL94-V0), disponible en rouge ou en transparent.
Température ambiante: de 30 °C à + 70 °C.

Déterminer le lieu d'installation.
Selon les dessins de l'opérateur de la porte d'ascenseur, le SEL1-A1ZP0 est généralement installé près du mécanisme de verrouillage de la porte d'atterrissage ou de la porte de voiture.Il doit être précisément coordonné avec le déclencheur mécanique de l'opérateur de la porte (comme le crochet de verrouillage ou la liaison):
Lorsque la porte est complètement fermée, le déclencheur mécanique doit appuyer de manière fiable sur la tête de commande de l'interrupteur, ce qui fait que les contacts sont dans l'état "fermé" ou "ouvert" (selon la conception du circuit,Les contacts 1NC sont normalement fermés et ouverts sous pression).
Lorsque la porte s'ouvre, le déclencheur se déclenche, réinitialisant automatiquement l'interrupteur et la commutation de l'état de contact.
L'emplacement de l'installation doit garantir que le contact entre l'interrupteur et le déclencheur ne s'accroche pas pendant le processus d'ouverture et de fermeture de la porte,et le trajet du déclencheur répond aux spécifications de l'interrupteur (généralement, un déplacement de la gâchette de 1 à 3 mm est suffisant pour un fonctionnement fiable).
