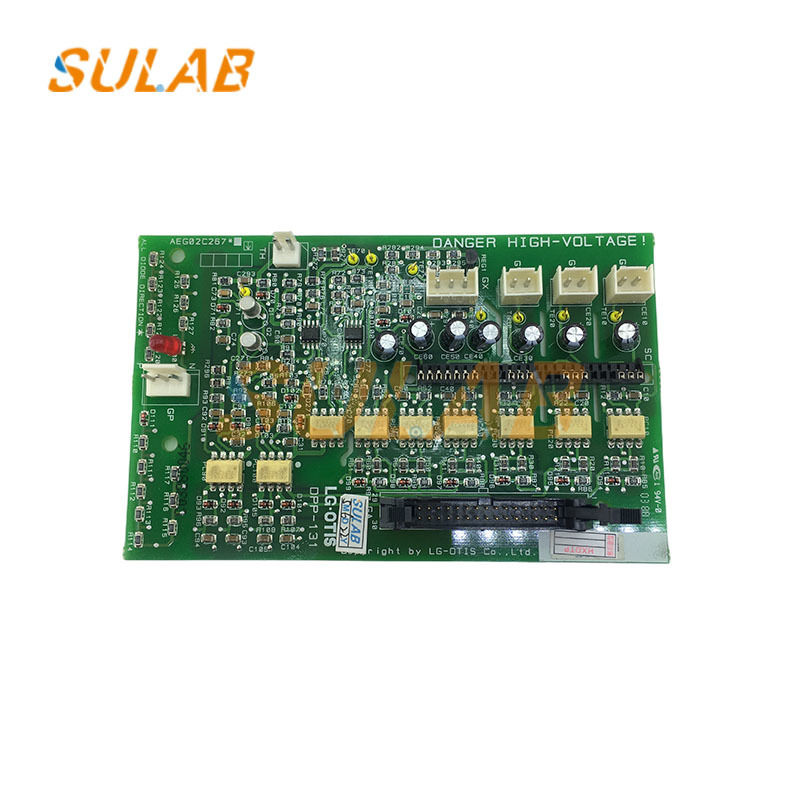

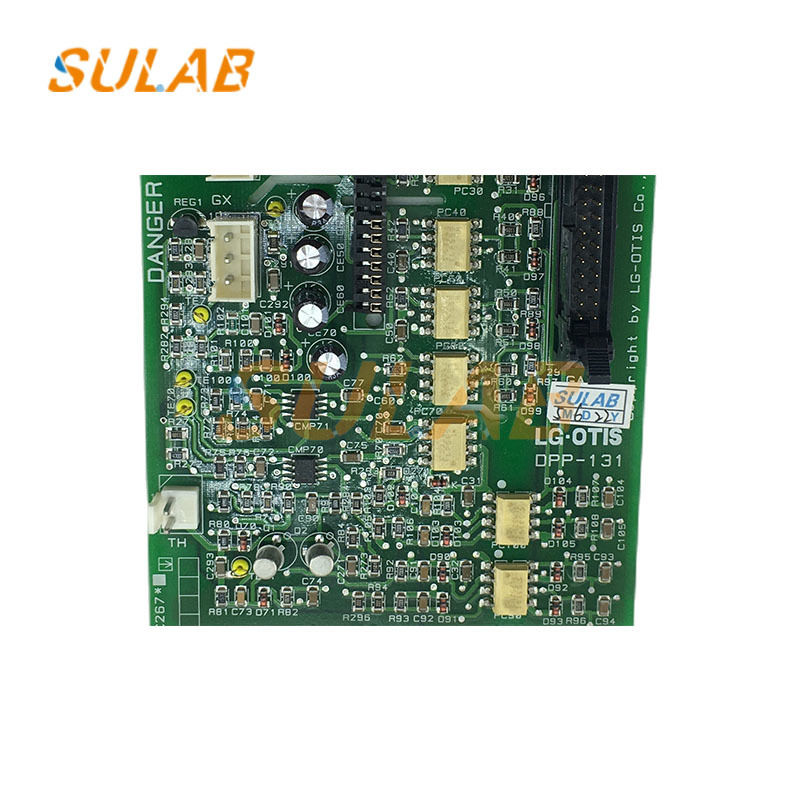

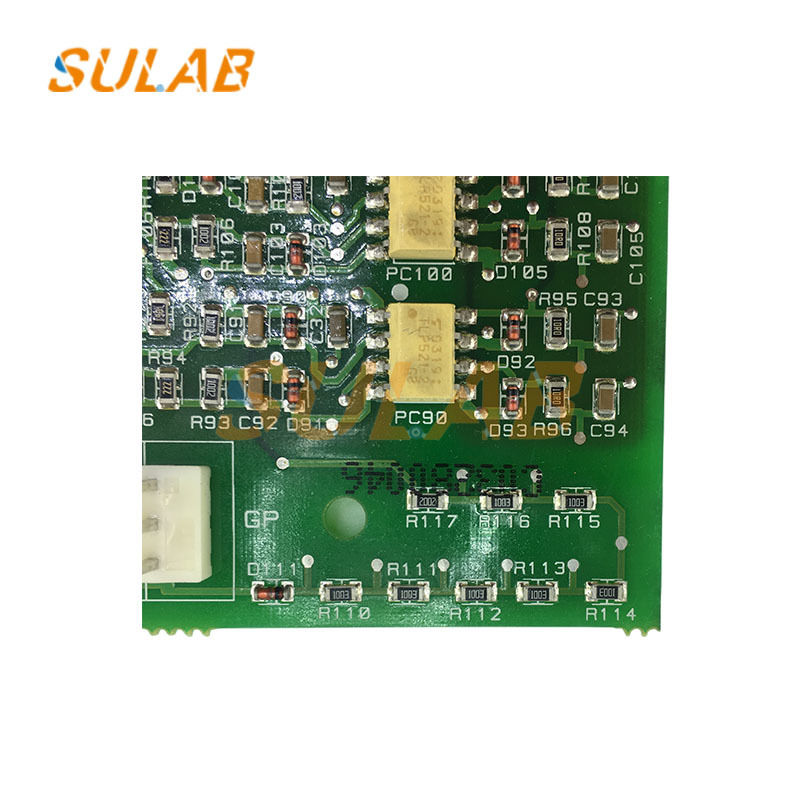

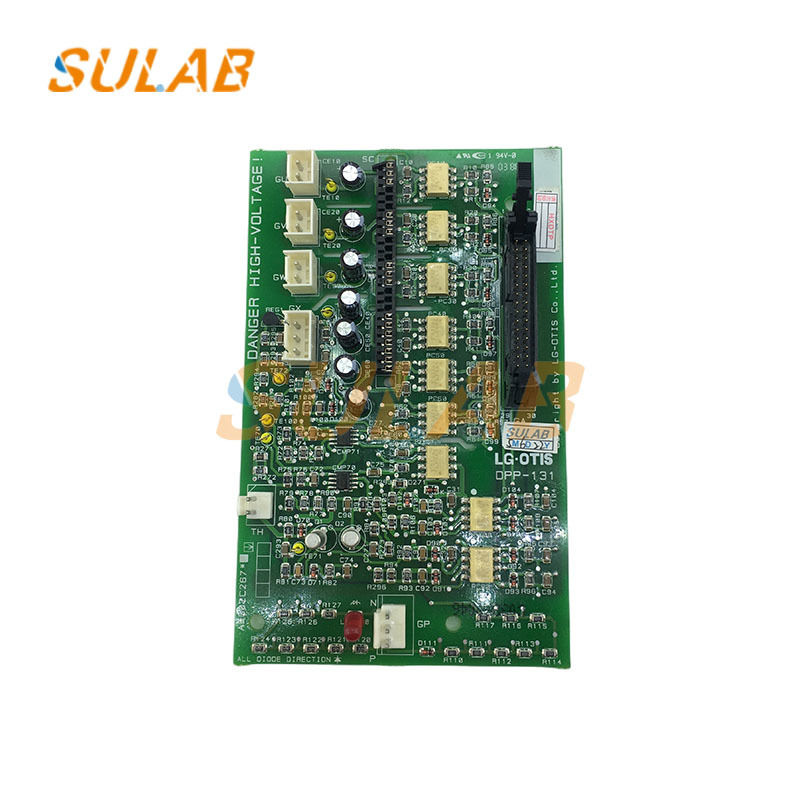

Carte de commande de porte d'ascenseur SULAB DPP-131 AEG02C267 pour le contrôle du moteur de porte

Carte mère d'ascenseur SIGM, accessoires d'ascenseur, carte de pilote, module de pilote d'ascenseur LG, carte de pilote de module d'ascenseur SIGMA PCB, carte de pilote de module d'ascenseur DPP-131 AEG02C267

Contrôle de fonctionnement du moteur de porte
Reçoit les commandes "ouvrir/fermer" de la carte mère de l'ascenseur (telle que la carte mère DOC-132 mentionnée ci-dessus) pour entraîner le moteur de porte en rotation avant et arrière, assurant une ouverture et une fermeture en douceur de la porte de la cabine et de la porte palière.
Prend en charge le réglage de la vitesse du moteur de porte par étapes : accélération pendant la phase initiale d'ouverture/fermeture, vitesse constante pendant la phase intermédiaire et décélération à l'approche de la position finale, évitant ainsi les chocs avec la porte et réduisant le bruit de fonctionnement.
Protection de sécurité
Liaison de protection anti-pincement : Reçoit les signaux du rideau lumineux du moteur de porte (tel que le rideau lumineux Otis) et du panneau tactile de sécurité. Si un obstacle (tel qu'une personne ou un objet) est détecté pendant le processus de fermeture de la porte, le moteur de porte s'inverse immédiatement et ouvre la porte pour éviter le pincement.
Protection contre les surintensités/surcharges : Si le moteur de porte est bloqué (par exemple, en raison d'une glissière de porte déformée ou d'objets étrangers coincés dans la porte), entraînant un courant excessif, la carte de commande coupera l'alimentation du moteur pour éviter que le moteur ne brûle ou que la carte de commande ne soit endommagée.
Détection d'arrivée de la porte : Le capteur de position du moteur de porte (tel qu'un interrupteur photoélectrique ou un encodeur) détecte l'état complètement ouvert/fermé de la porte et renvoie un signal à la carte mère de l'ascenseur, garantissant que l'ascenseur ne démarre pas si la porte n'est pas complètement fermée. Interaction des signaux et retour d'état
Interagit avec la carte mère de l'ascenseur (par exemple, DOC-132) via un bus de communication (par exemple, RS485, ligne de communication dédiée à l'opérateur de porte) : Envoie des informations d'état telles que "porte complètement ouverte/fermée" et "défaut de porte", et reçoit des commandes telles que "ouverture/fermeture forcée de la porte" et "paramètres de vitesse de l'opérateur de porte."
Les voyants intégrés (par exemple, alimentation, fonctionnement et défaut) fournissent un retour d'information intuitif sur l'état de fonctionnement de la carte de commande (par exemple, le voyant de défaut sera fixe ou clignotant en cas de défaut).

Préparation à l'installation
Consignes de sécurité : Débranchez l'alimentation principale de l'ascenseur et l'alimentation de l'opérateur de porte. Accrochez un panneau d'avertissement "Ne pas utiliser". Portez un bracelet antistatique pour éviter que l'électricité statique n'endommage la puce de la carte de commande.
Vérification de la compatibilité : Confirmez que le modèle de la carte de commande (DPP-131 AEG02C267) correspond au modèle du moteur de l'opérateur de porte et à la carte mère de l'ascenseur (par exemple, DOC-132) pour éviter les dysfonctionnements dus à une incompatibilité de modèle.
Inspection visuelle : Vérifiez que la carte de commande ne présente aucun dommage physique (tel que la perte de puces, le gonflement des condensateurs ou les bornes oxydées) et que les câbles du moteur de l'opérateur de porte ne sont pas endommagés.
Procédures d'installation
Fixation de la carte de commande : Installez la carte de commande sur le support fourni dans le boîtier de l'opérateur de porte et fixez-la avec les vis fournies (couple de serrage 3-5 N·m ; éviter de trop serrer pour éviter d'endommager le PCB). Assurez-vous que les trous de dissipation thermique ne sont pas bloqués.
