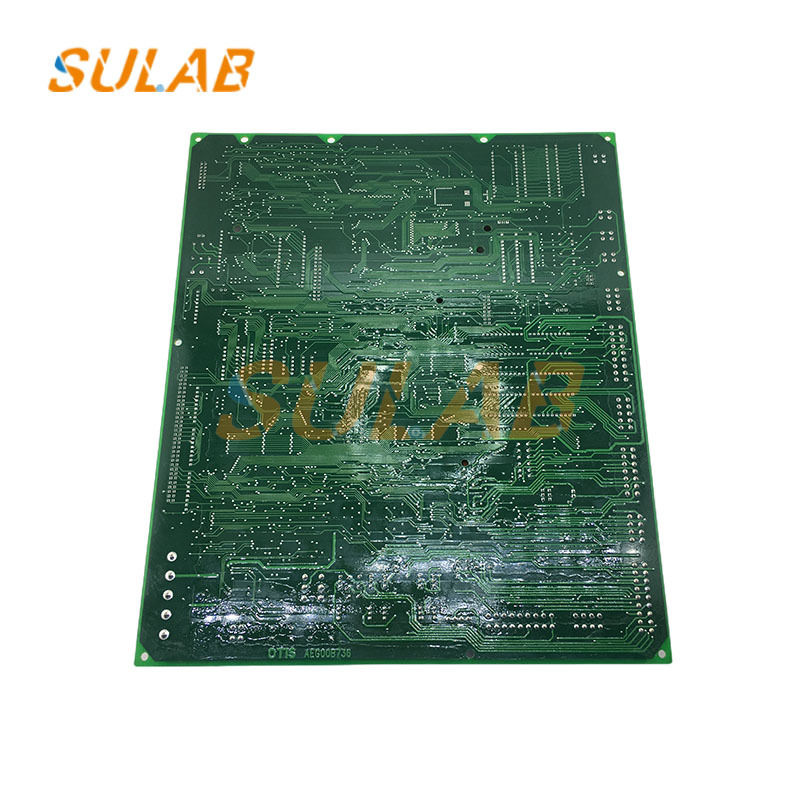

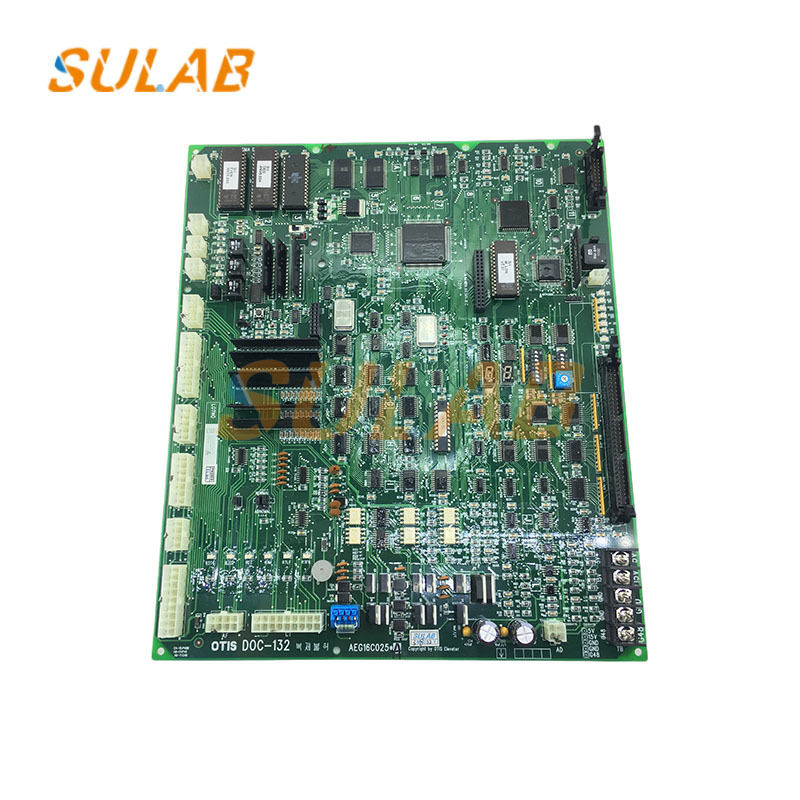

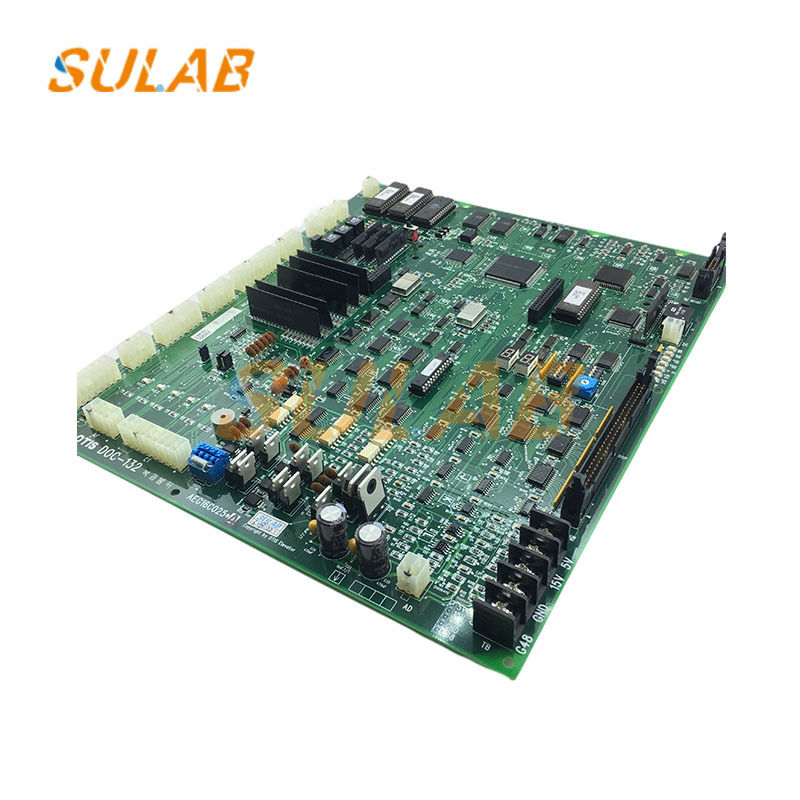

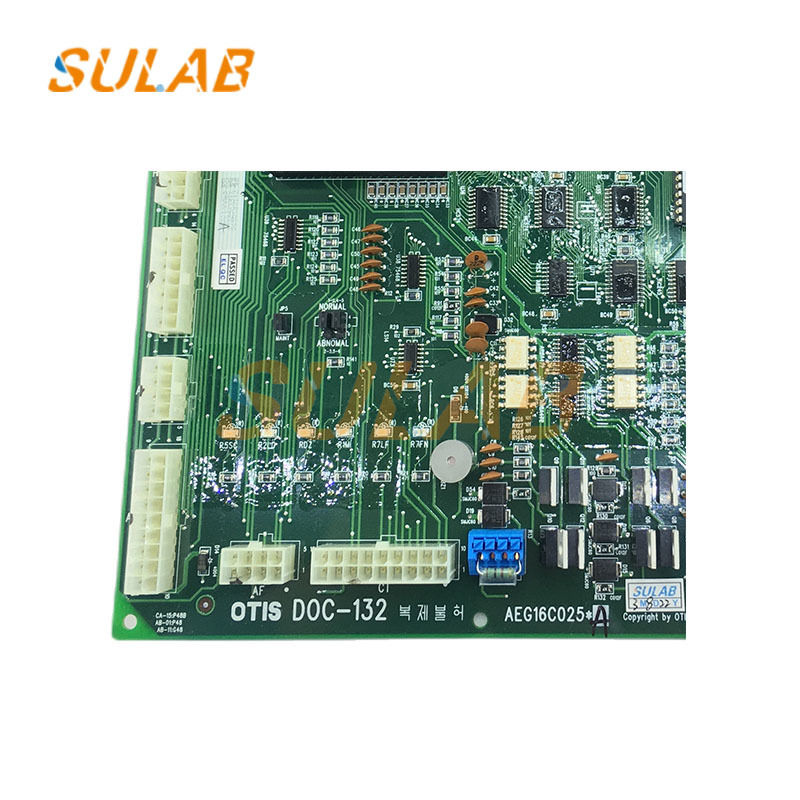

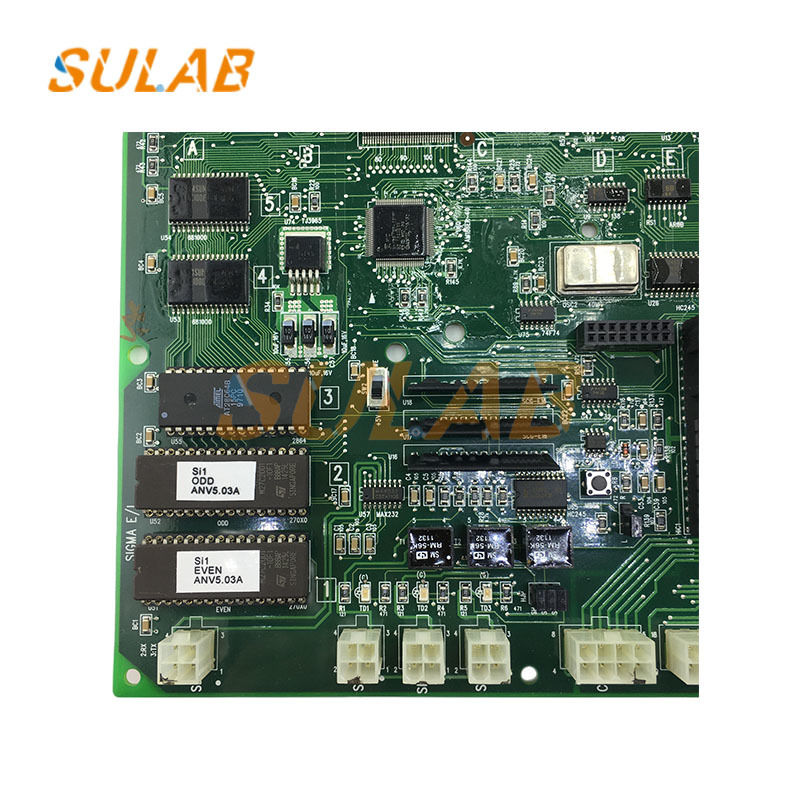

SULAB tableau de contrôle d'ascenseur DOC-132 AEG16C025A PCB 24V

Tableau de commande d'ascenseur LG PCB Board Ascenseur carte mère de haute qualité en gros Ascenseur carte mère DOC-132 AEG16C025A

Informations de base: Cette carte mère est fabriquée en Chine et est un composant d'ascenseur.il est principalement utilisé dans les ascenseurs résidentiels et autres applications.
Caractéristiques fonctionnelles: en tant que composant principal du système de contrôle d'ascenseur, il remplit des fonctions importantes telles que le contrôle du fonctionnement de l'ascenseur, la protection de la sécurité et la transmission du signal.Il permet des fonctions telles que la mesure de la hauteur du solIl peut également fournir une protection contre les surtensions et les surcharges du moteur, un éclairage automatique de la voiture et un contrôle du ventilateur,verrouillage de l'ascenseur de la station de base, l'interface de verrouillage à distance de l'ascenseur, et le contrôle de la carte IC de commande de voiture et de hall.
Défauts et symptômes courants: lorsque cette carte mère ne fonctionne pas correctement, l'ascenseur peut ne pas démarrer ou s'arrêter fréquemment pendant le fonctionnement, les signaux de commande peuvent être perdus ou mal représentés,les dispositifs de protection de sécurité peuvent ne pas fonctionner correctement, et l'affichage peut être déformé ou vide.

Positionnement et fixation de la carte mère

Conformément aux trous de montage désignés dans l'armoire de commande, placez la carte mère fermement sur le support de montage.connecteur de communication, et le connecteur I/O) sont orientés pour faciliter le câblage et éviter une flexion excessive des câbles.

Utilisez les vis fournies pour serrer uniformément en diagonale (le couple doit être conforme au manuel. Une vis trop lâche peut entraîner un mauvais contact, tandis qu'une vis trop serrée peut endommager le PCB de la carte mère).Si la surface de montage est inégale, insérer des couvercles isolants pour le nivellement.

Connexion du câble (étape principale)

Connexion de l'alimentation: localiser le connecteur d'alimentation de la carte mère (généralement marqué "DC24V", "GND" ou "AC110V"; voir le manuel pour plus de détails).Utiliser un multimètre pour confirmer que la tension d'entrée répond aux exigences de la carte mère (principalement DC24V ± 5%). Connectez correctement les pôles positifs et négatifs (leur connexion incorrecte peut endommager le module d'alimentation de la carte mère).Connectez les lignes de communication (telles que RS485 ou un bus dédié) entre la carte mère et le panneau de commande de l'ascenseur et le panneau d'appel du hallDistinguer les lignes "A" et "B" ou les lignes "CAN-H" et "CAN-L", assurer des connexions sécurisées et mettre à la terre le bouclier à une extrémité pour réduire les interférences.
Connexion d'interface E/S: connectez les lignes d'entrée et de sortie pour le circuit de sécurité, le signal de verrouillage de porte, l'interrupteur de limite, la rétroaction du contacteur et d'autres circuits conformément à l'indication du manuel.Chaque câble doit être crimpé à la borne pour éviter les courts-circuits causés par des fils nus. Après le câblage, utilisez des câbles pour les organiser et les attacher séparément des câbles haute tension (tels que les câbles de moteur).
Le terminal de mise à la terre de la carte mère (marqué par "PE" ou un "symbole de mise à la terre") doit être relié au bus de mise à la terre de l'armoire de commande par un fil bicolore jaune-vert.La résistance de mise à la terre doit être ≤ 4Ω pour éviter que la carte mère ne soit endommagée par l'électricité statique ou une fuite.
