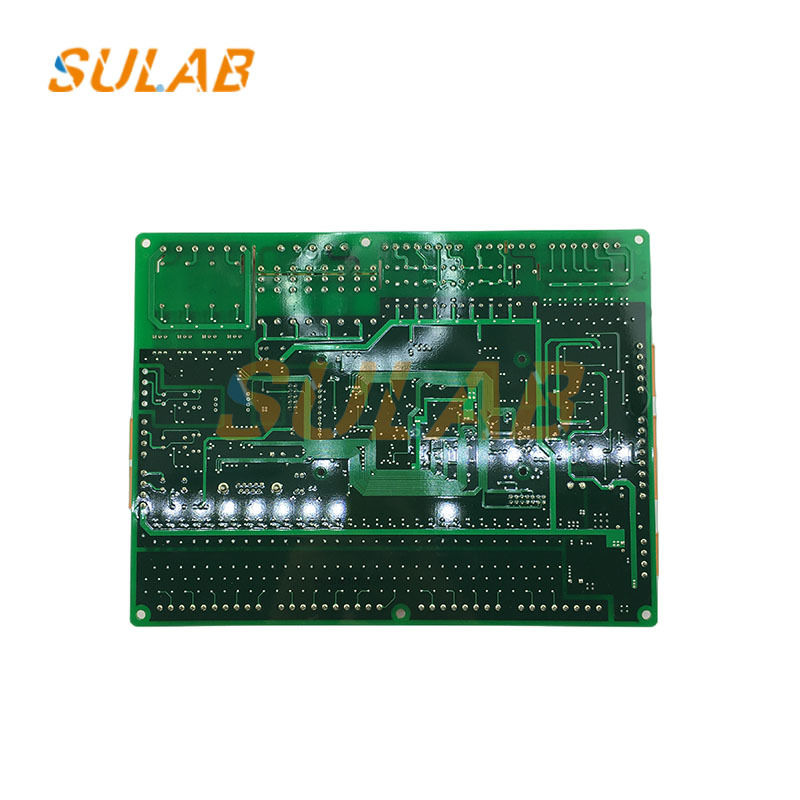

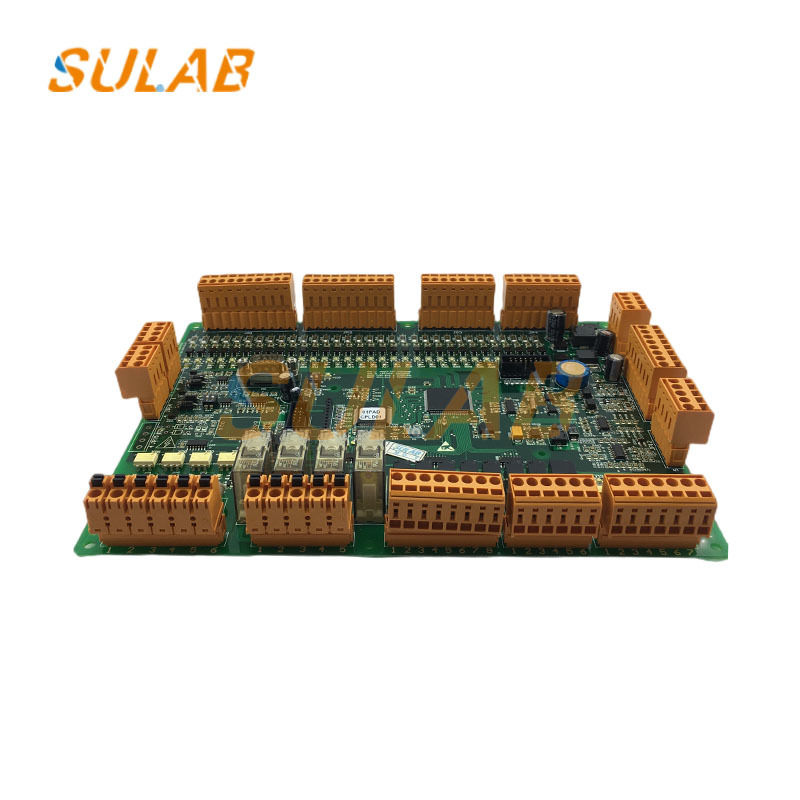

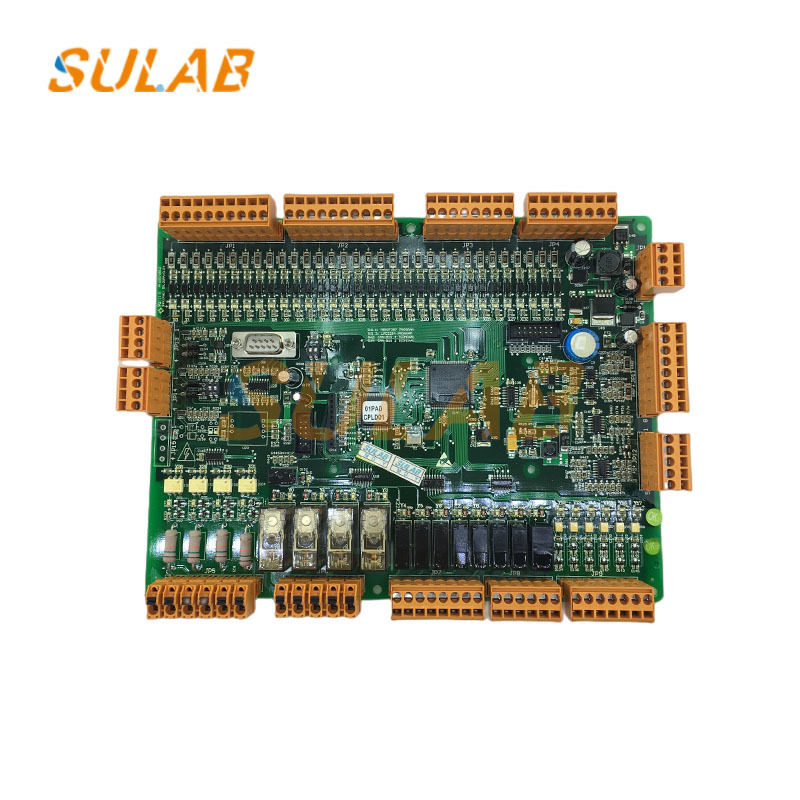

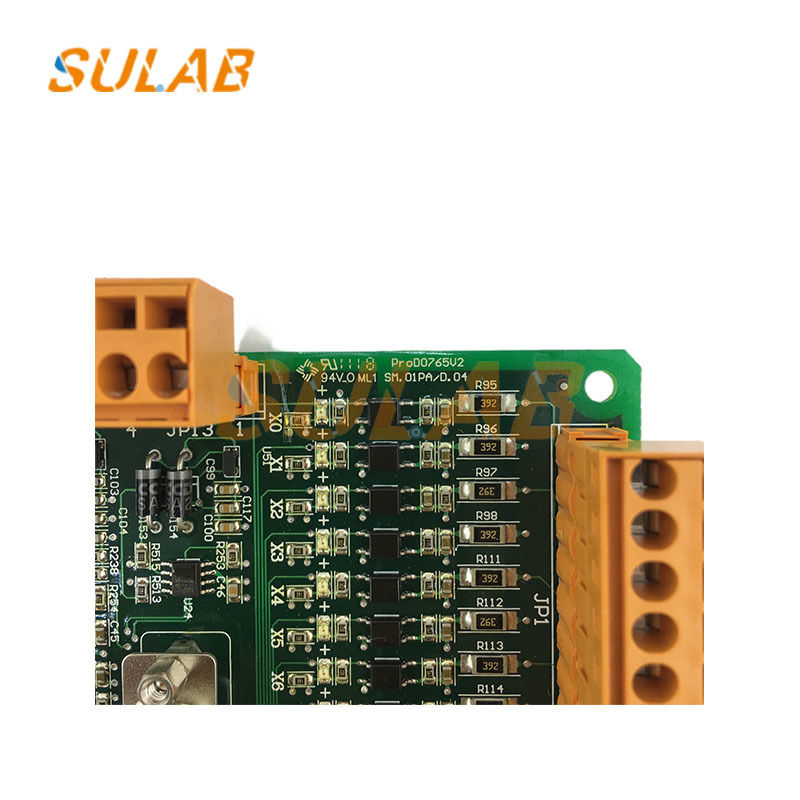

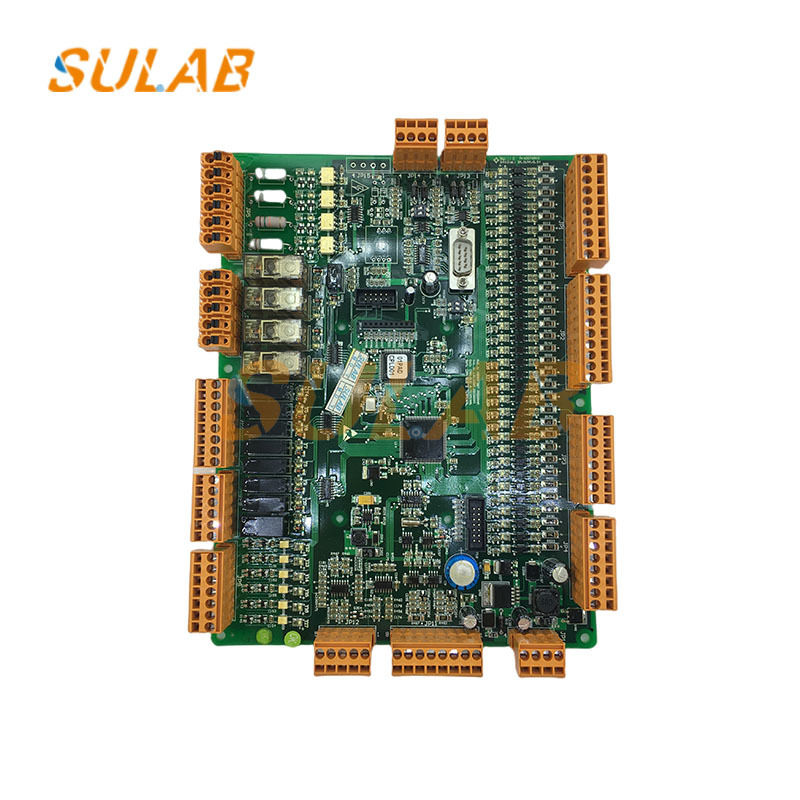

Carte PCB principale d'ascenseur SULAB SM.01PA avec communication CAN Bus

Carte PCB principale d'ascenseur, Carte principale, Panneau principal d'ascenseur, Carte de contrôle d'ascenseur, Carte PCB de pièces d'ascenseur, Carte principale pas à pas, Carte pilote SM.01PA

Le cœur de la carte SM.01PA est "acquisition de commandes + conversion de signaux + affichage d'état". Ses fonctions spécifiques incluent :

Acquisition de commandes : Reçoit les signaux de fonctionnement de la cabine d'ascenseur, tels que le bouton de sélection d'étage, le bouton d'ouverture/fermeture de porte et le bouton d'alarme d'urgence, convertit les signaux analogiques/numériques en signaux de communication conformes au protocole Monarch et les transmet à la carte de contrôle principale de l'ascenseur.

Retour d'état : Reçoit des informations telles que "position de l'étage", "direction de déplacement" et "état de la porte (ouverte/fermée)" de la carte de contrôle principale, et active l'affichage de l'étage (tel qu'un tube numérique/écran LED), l'indicateur de direction et le voyant d'état d'ouverture/fermeture de la porte dans la cabine d'ascenseur, fournissant aux passagers des informations sur l'état actuel de l'ascenseur.

Retour d'alarme et de défaut : Si une alarme d'urgence (telle qu'un bouton d'alarme ou un signal de personne piégée) est déclenchée dans la cabine d'ascenseur, la SM.01PA transmet le signal d'alarme à la carte de contrôle principale et peut également activer un avertisseur sonore ou un indicateur d'alarme dans la cabine d'ascenseur pour alerter les passagers. Adaptation de la communication : Communique avec la carte de contrôle principale via un bus de communication dédié Monarch (tel que le bus CAN ou le bus RS485) pour assurer une transmission stable des commandes et des signaux d'état et éviter la perte ou le retard des commandes.

Échec de la communication (le plus courant)
Symptôme : Le voyant de communication (COM) est éteint/allumé en continu/clignote anormalement, les commandes de la cabine ne peuvent pas être enregistrées (pas de réponse aux pressions sur les boutons), ou la carte de contrôle principale signale "Échec de la communication de la carte de commande de la cabine" (tel que le code d'erreur Monarch E37).
Dépannage :
Vérifiez le bus de communication (CAN-H/CAN-L ou RS485-A/RS485-B) pour les fils desserrés ou inversés, ou les dommages au câble du bus (par exemple, être écrasé par la porte de la cabine).
Mesurez la tension du bus de communication (tension normale du bus CAN : CAN-H ≈ 2,5-3,5 V, CAN-L ≈ 1,5-2,5 V, différence de tension ≈ 1 V). Si la tension est anormale, le bus peut être court-circuité, mis à la terre ou la puce de communication sur la carte peut être endommagée.
Essayez de remplacer la carte SM.01PA par le même modèle pour exclure un problème avec la carte elle-même (par exemple, une puce de communication grillée).
