SULAB XAA25140AFB Panneau d'affichage de sortie d'ascenseur pour systèmes parallèles

Le système d'ascenseur est équipé d'un écran de détection de l'ascenseur, qui permet d'afficher les données de l'ascenseur.

Marque et modèle: Ce panneau d'affichage est OTIS, modèle XAA25140AFB, et appartient à la série HBP16 de panneaux d'affichage d'appel de hall.
Application: principalement adapté aux systèmes d'ascenseurs parallèles,il peut être installé à l'extérieur de la porte du hall de l'ascenseur pour afficher des informations telles que l'état de fonctionnement actuel de l'ascenseur et l'emplacement du sol, et fournir un bouton d'appel pour les passagers pour appeler l'ascenseur.
Caractéristiques fonctionnelles: il fonctionne en recevant les signaux d'appel du passager via des entrées de bouton, les traitant par un microcontrôleur (MCU),et les transmettre au contrôleur principal de l'ascenseur via une interface de communicationIl reçoit également des données du contrôleur principal pour mettre à jour l'affichage, comme le plancher actuel de l'ascenseur et la direction de déplacement.

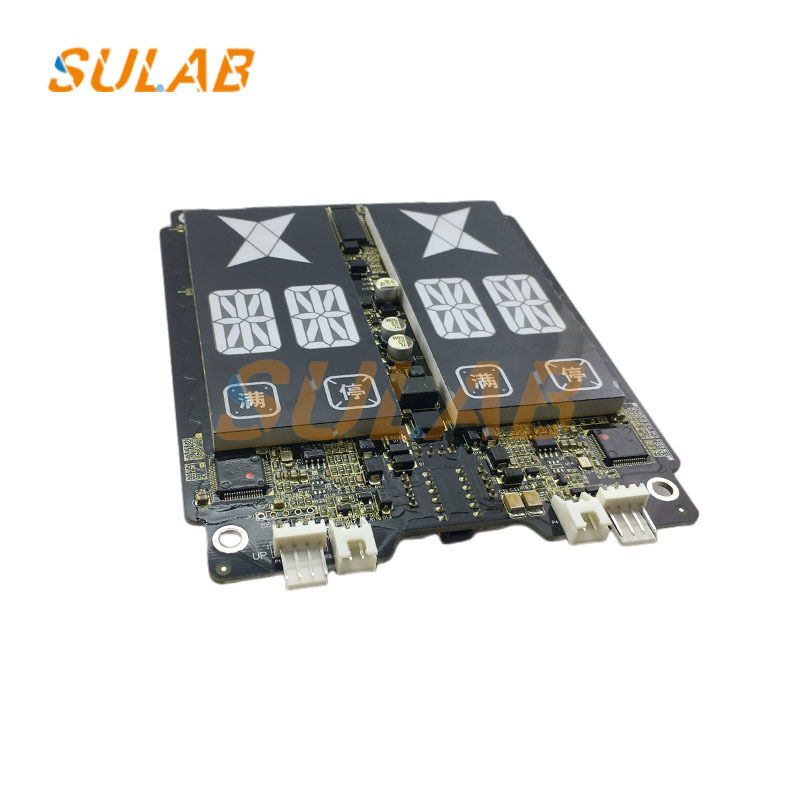

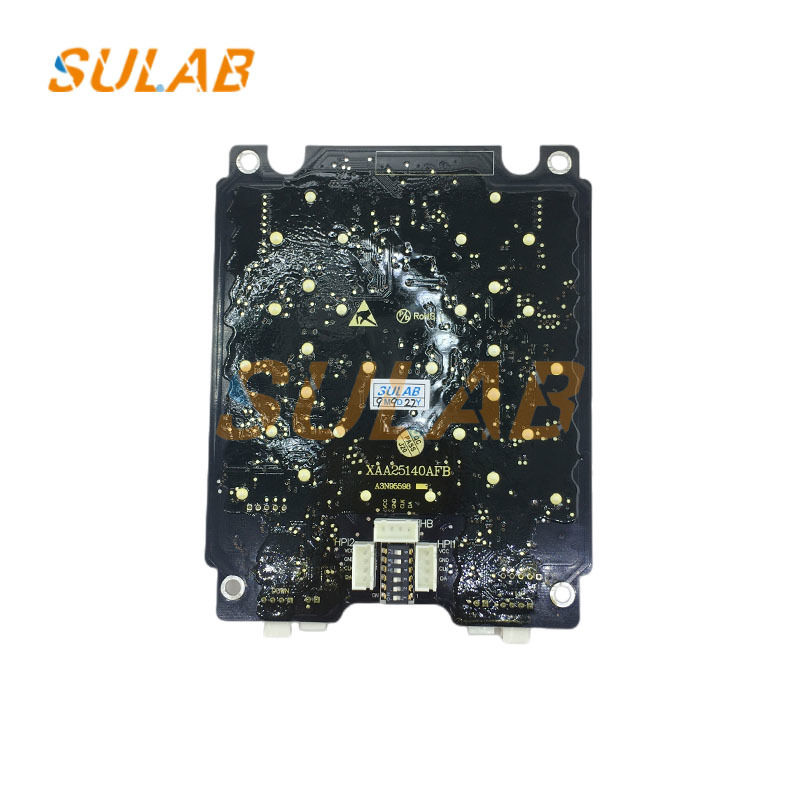

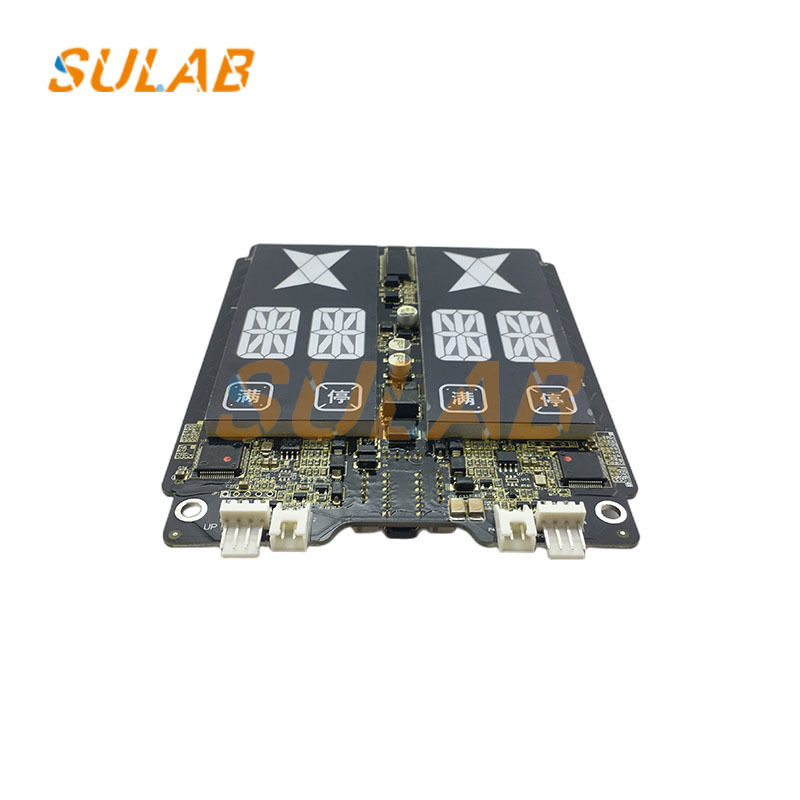

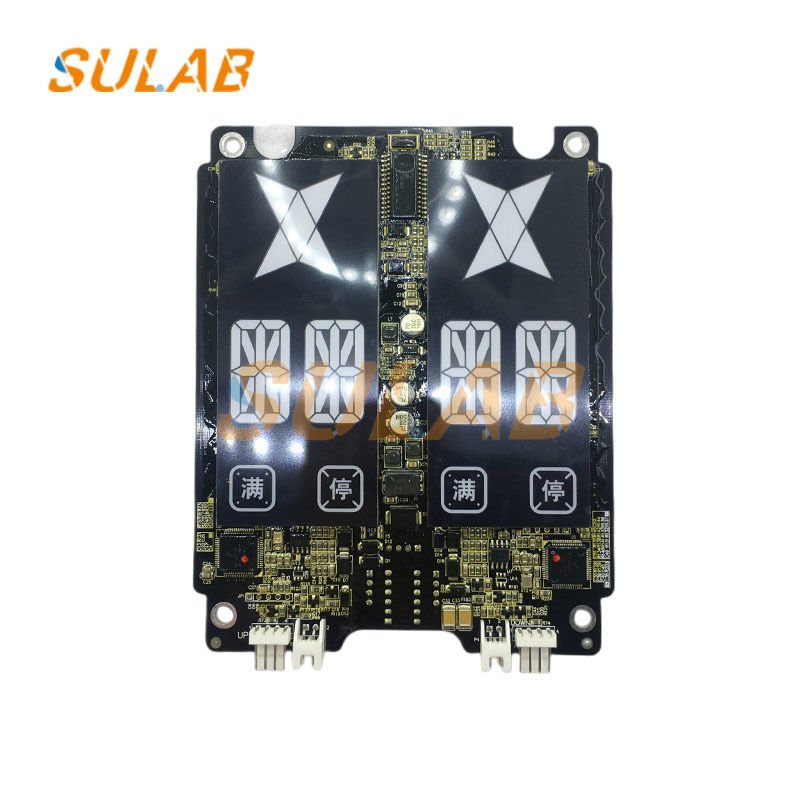

Apparence: le panneau d'affichage est une carte de circuit noir avec un tube numérique LED ou un écran à matrice de points pour afficher les numéros d'étage et les flèches de direction,ainsi que le bouton d'appel appuyé par le passager et les composants du circuit connexes.

Préparation: Vérifiez que le modèle d'ascenseur à installer correspond au panneau d'affichage de l'appel du hall.Préparez le panneau d'appel du hall et ses accessoiresPréparez également des outils de base comme un tournevis et une perceuse électrique, ainsi que des outils de mesure comme un ruban à mesurer.Assurez-vous que le puits de l'ascenseur est dégagé des obstructions qui pourraient entraver l'installation.
Déterminer l'emplacement de l'installation: selon les dessins de conception de l'ascenseur ou le guide d'installation, le panneau d'appel du hall est généralement installé à côté de la porte du hall de l'ascenseur, 1.2-1.4 mètres au-dessus du solPour les ascenseurs contrôlés par groupe, le panneau d'appel doit être installé entre deux ascenseurs.et éviter l'installation dans des endroits susceptibles de provoquer une collision.
Pré-perçage: Marquer les trous de montage du panneau d'appel du hall à l'aide d'un outil de mesure, puis pré-percer avec une perceuse électrique.Faire attention à la profondeur du trou et le diamètre pour assurer que les vis peuvent fixer en toute sécurité le panneau d'appel de la salle.
Sécurisation du panneau d'appel du hall: placer le panneau d'appel du hall dans les trous pré-percés et fixer avec des vis.utiliser un niveau pour aider à garder le panneau d'appel de hall perpendiculaire au mur pour assurer une installation en douceur.
Le panneau d'appel du hall XAA25140AFB nécessite un câble de communication. Nous recommandons d'utiliser des câbles de communication dédiés Otis pour assurer une transmission de signal stable.Connectez le panneau correctement selon les instructions du fabricantSi le panneau d'appel du hall nécessite une alimentation externe, connectez le câble d'alimentation.Déconnectez toujours l' alimentation de l' ascenseur avant de le brancher, et assurer une bonne isolation.
Test fonctionnel: après l'installation, réinitialisez l'alimentation de l'ascenseur et effectuez plusieurs tests.Vérifiez que l'affichage du sol fonctionne correctement et que toutes les alarmes de défaillance sont présentes.. Si des problèmes sont détectés, réparez immédiatement les problèmes de câblage ou vérifiez les procédures d'installation.
