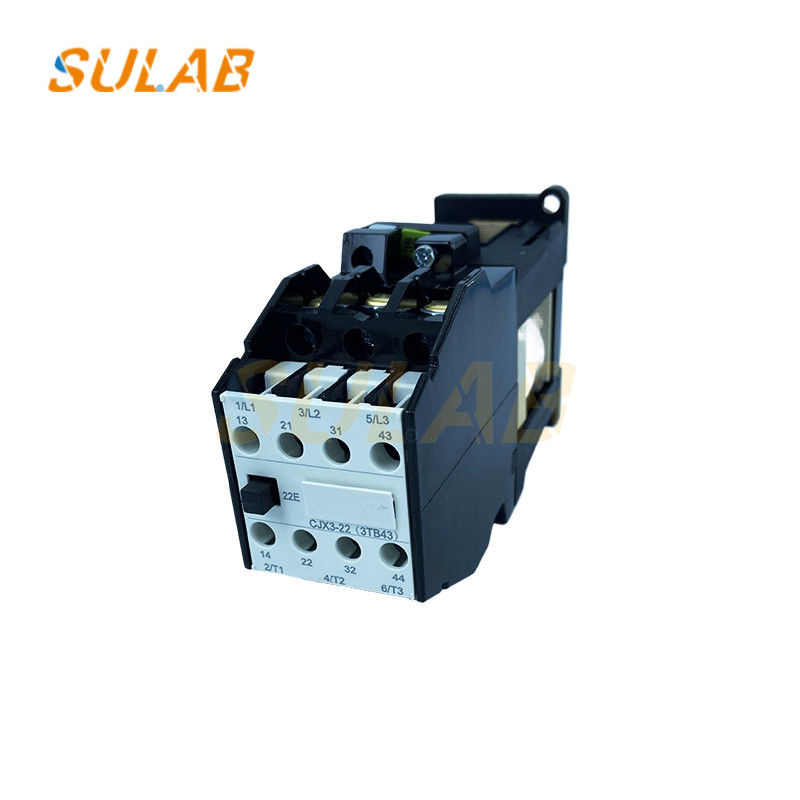

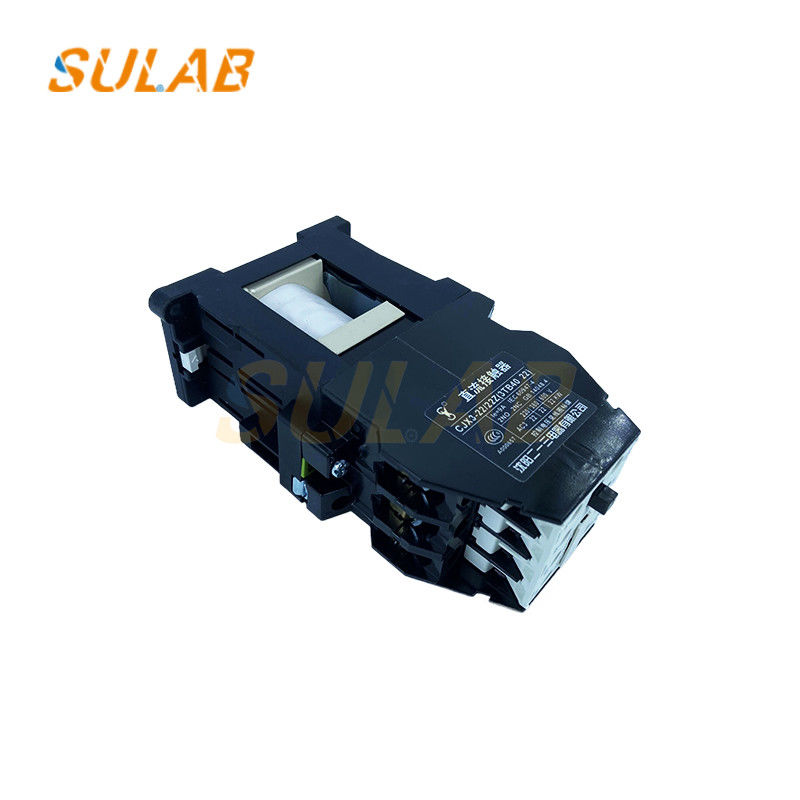

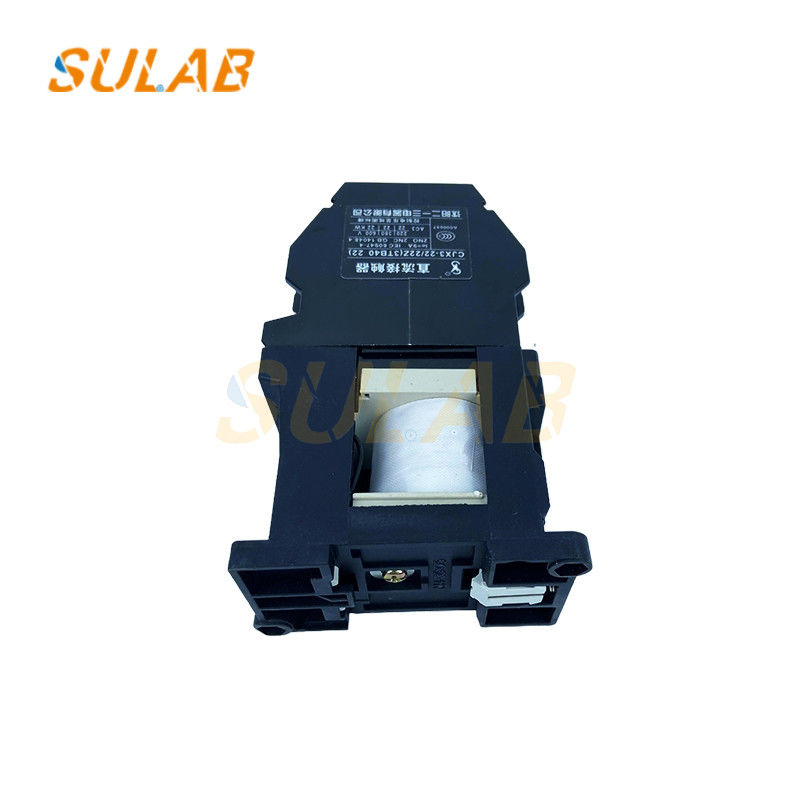

Contacteur AC CJX3-32/22/44 (3TB44) AC110V AC220V AC24V

Contacteur AC CJX3-32/22/44 (3TB44) AC110V AC220V AC24V

Le contacteur CJX3-22 est un modèle typique des contacteurs AC de la série CJX3, largement utilisé dans les scénarios de contrôle d'automatisation industrielle. Voici une analyse détaillée de ses paramètres techniques, de ses caractéristiques structurelles, de ses scénarios d'application et de ses points de sélection :

1. Caractéristiques structurelles

• Conception modulaire: Intègre les contacts principaux, les contacts auxiliaires (généralement 2 normalement ouverts + 2 normalement fermés), la bobine électromagnétique et le système d'extinction d'arc pour faciliter la maintenance et le remplacement.
• Système d'extinction d'arc: Adopte une structure d'extinction d'arc de type grille pour éteindre rapidement l'arc généré lors de la coupure du courant, assurant la sécurité.
• Méthodes d'installation: Prend en charge la fixation par vis ou l'installation sur rail standard de 35 mm (pour les spécifications ≤38A), s'adaptant à la disposition standardisée des armoires de commande.

2. Principe de fonctionnement

• État sous tension: Lorsque la bobine est alimentée, elle génère une force électromagnétique pour attirer l'induit, entraînant la fermeture des contacts principaux et la connexion du circuit principal ; les contacts auxiliaires agissent de manière synchrone pour renvoyer les signaux de contrôle.
• État hors tension: Lorsque la bobine est hors tension, l'induit est libéré par le ressort de rappel, les contacts s'ouvrent et le circuit est coupé.
