Téléphone d'intercommunication d'ascenseur Mitsubishi à cinq voies, Système téléphonique d'ascenseur, Système d'intercommunication d'ascenseur P246123B104G50

Système de télécommunication pour ascenseur, système de télécommunication pour ascenseur P246123B104G50

Principe du flux de travail et de la transmission du signal
1. Initiation des appels (en prenant l'exemple de la salle de service des appels de voiture)
Appel de déclenchement: Le passager appuie sur le bouton d'appel dans la voiture, le bouton se ferme pour former une trajectoire de courant, et envoie un signal d'appel (signal électrique) à l'autobus.
Transmission du signal: Le signal électrique est transmis à l'hôte de la salle de service par le bus.L'hôte identifie la source du signal (comme le code d'adresse de la voiture) et émet une alerte audio et visuelle (comme une sonnette de alarme, l'écran affiche l' emplacement de l' appel).
2. établissement de communication vocale
Réponse de l'hôte: le personnel de service se connecte au canal correspondant de l'hôte, et le microphone convertit la voix en un signal électrique audio,qui est amplifié et transmis au téléphone de la voiture par le bus.
Appel bidirectionnel: après que le téléphone de la voiture ait reçu le signal électrique, la voix est restaurée par l'intermédiaire du haut-parleur; en même temps,le microphone de la voiture collecte la voix du passager et la transmet à l'hôte pour obtenir un appel en double (transmission vocale bidirectionnelle simultanée).
3. Logique de communication multi-terminale
Appel unique et appel de groupe: L'hôte peut appeler un terminal (comme la salle des machines) seul, ou connecter plusieurs terminaux (comme la voiture, le toit de la voiture,le trou) en même temps pour les appels multipartites (comme la communication collaborative pendant la maintenance).
Identification du code d'adresse: chaque terminal a un code d'adresse unique (comme le cadran matériel ou le réglage logiciel).

Composition du système et méthode de connexion
Composition du matériel

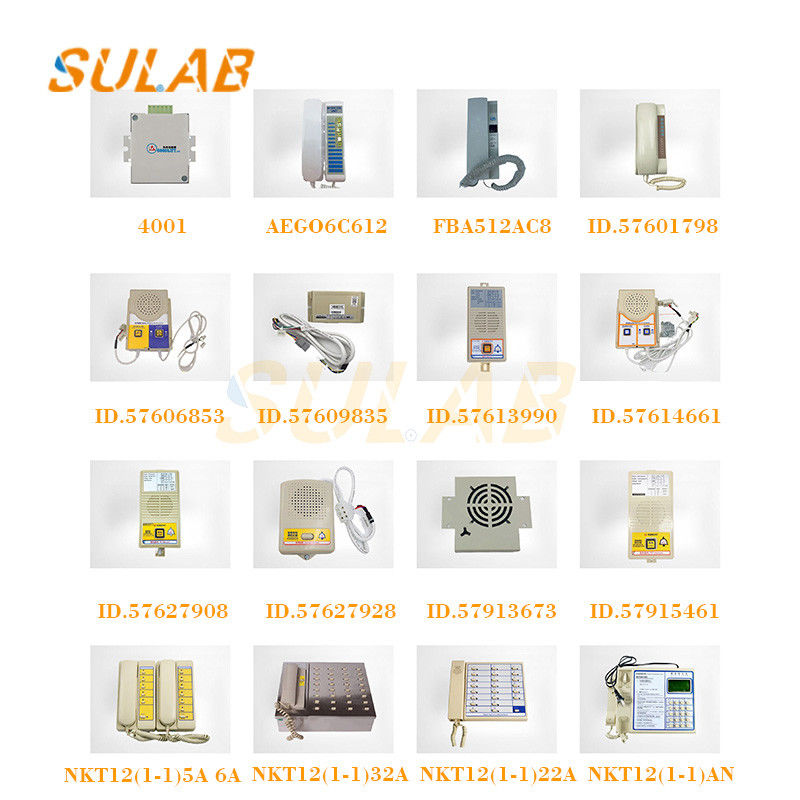

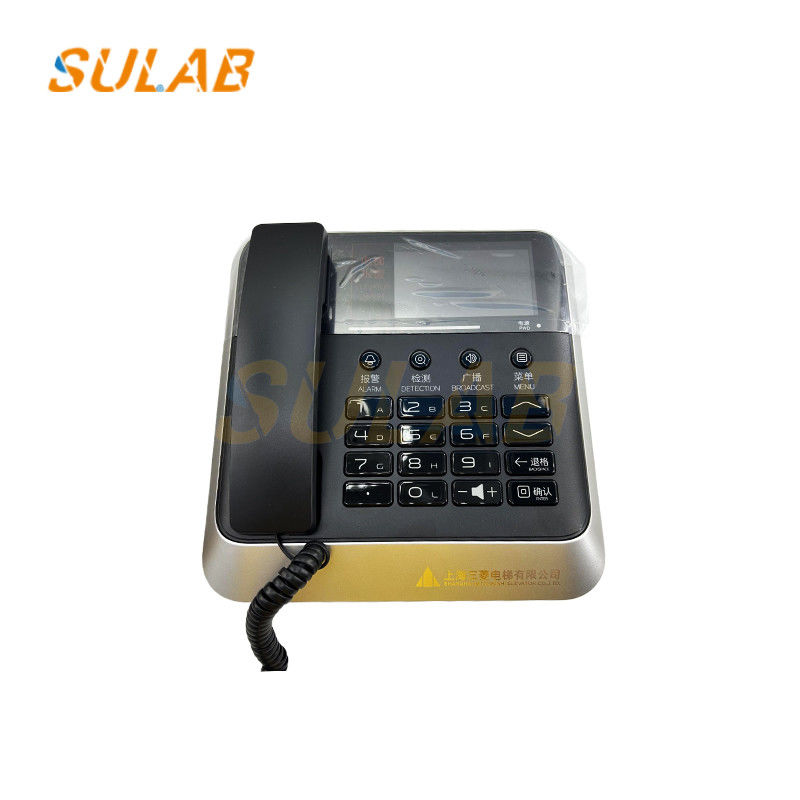

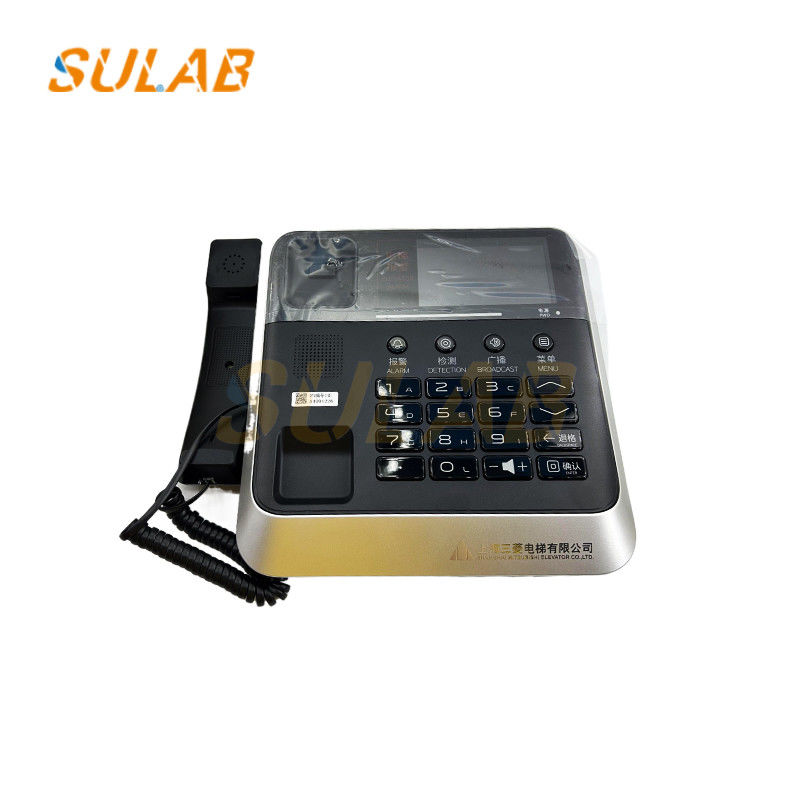

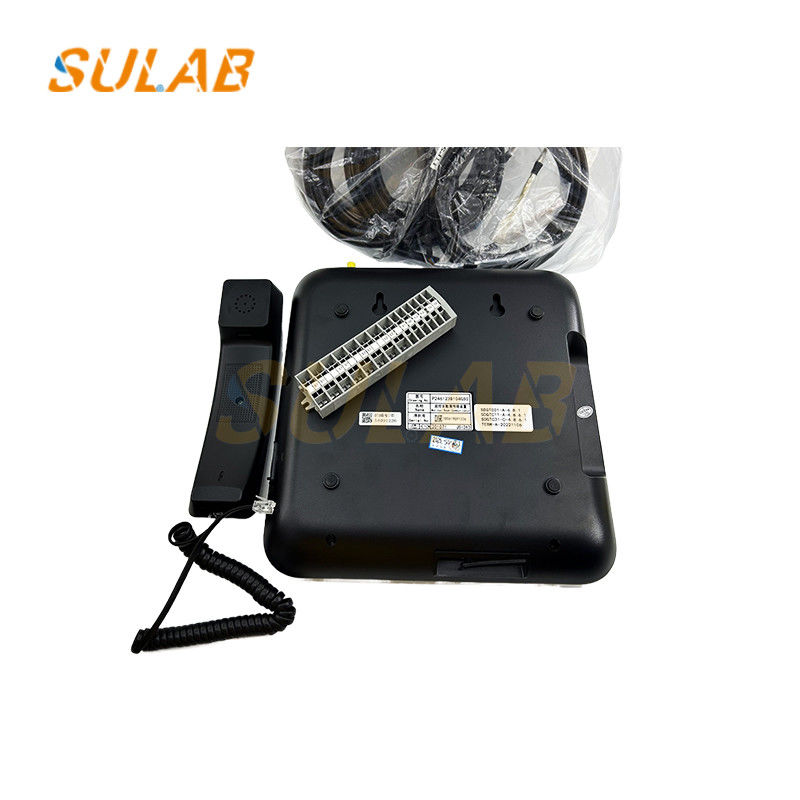

Équipement du terminal: téléphone de voiture, téléphone de salle de machines, téléphone de toit de voiture, téléphone de boîte et hôte de salle de service.
Ligne de transmission: le câblage de bus (tel qu'un câble à 4 cœurs) ou la transmission par réseau IP (adapté aux bâtiments intelligents) est principalement utilisé pour connecter chaque terminal à l'hôte de la salle de service.
Équipement d'alimentation et d'amplification: fournir une alimentation en courant continu stable (comme DC12V/DC24V) et améliorer le signal vocal par amplificateur audio.

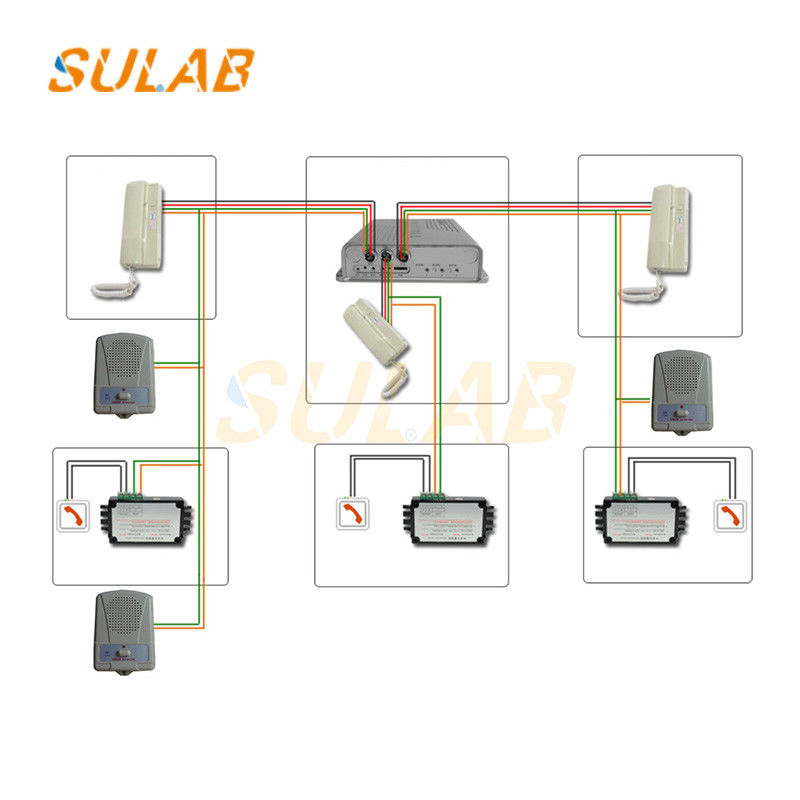

Logique de connexion
Chaque terminal est connecté à l'hôte en parallèle ou en série via le bus pour former une topologie réseau star ou bus, garantissant que tout terminal peut communiquer avec l'hôte ou d'autres terminaux.
