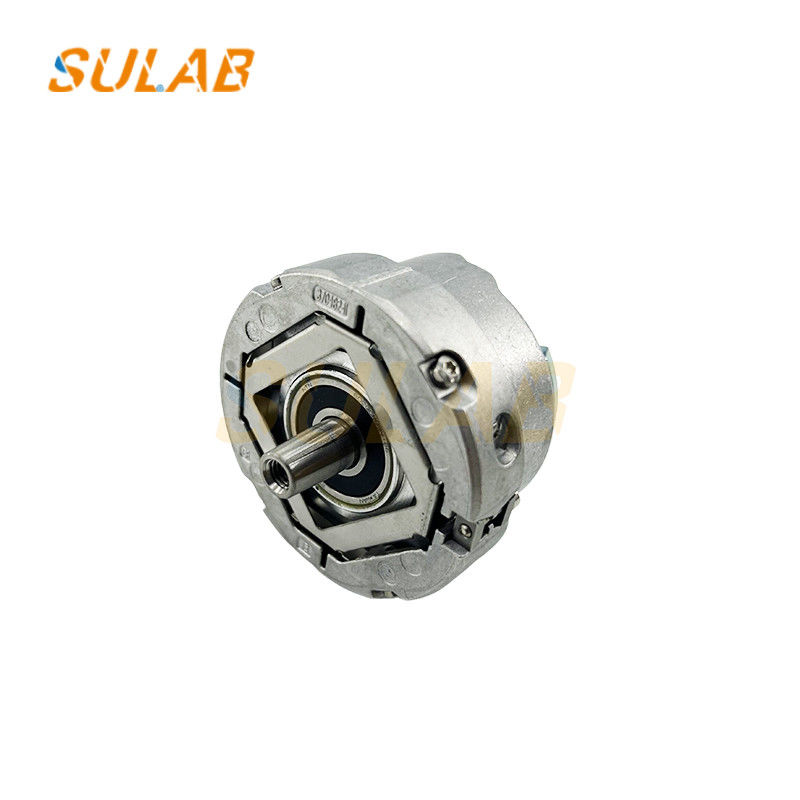

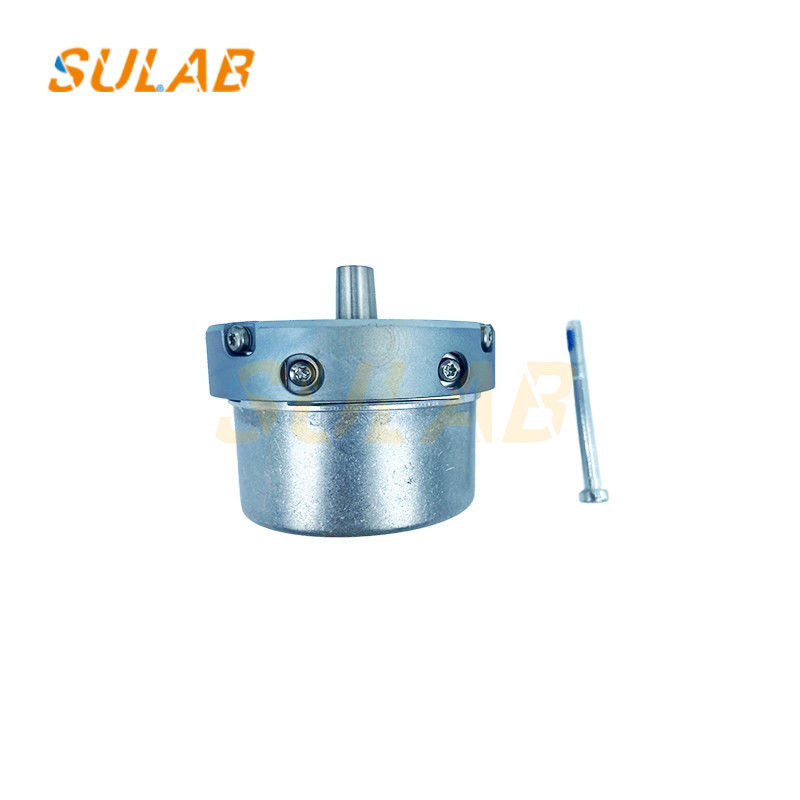

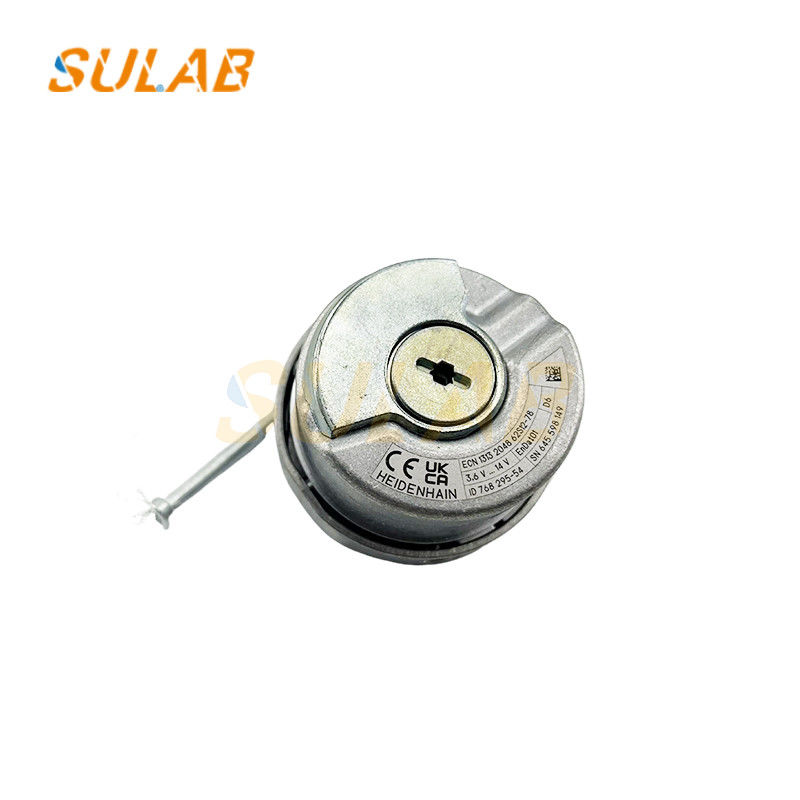

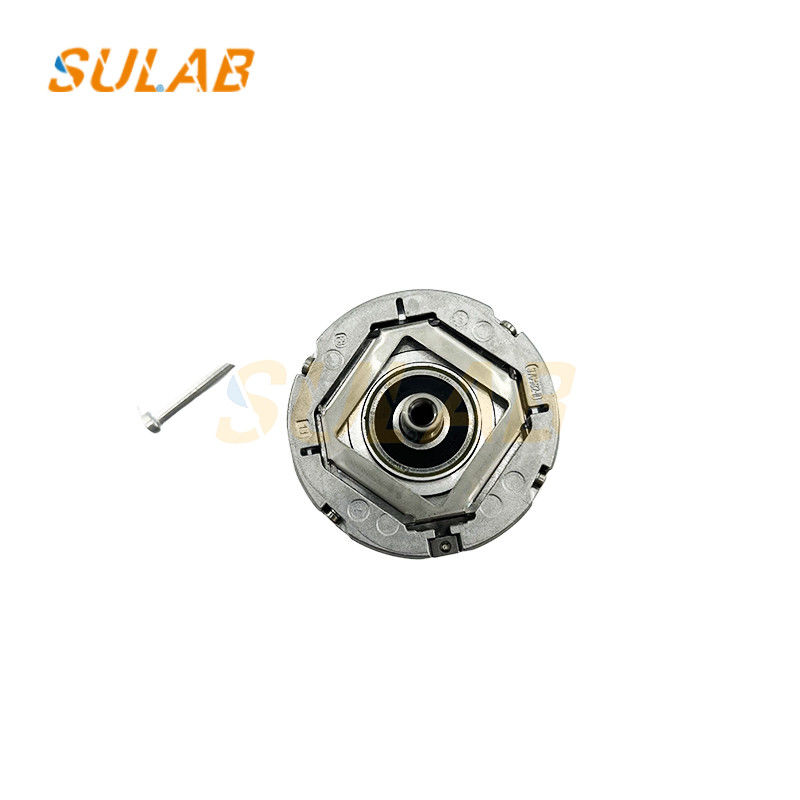

Ascenseur rotatif hôte synchrone tout neuf encodeur hôte original ECN 1313 2048 62S12-78

Ascenseur rotatif hôte synchrone tout neuf encodeur hôte original ECN 1313 2048 62S12-78

Fonction:
Détection de position: mesurer avec précision l'angle de rotation et la position de l'hôte de l'ascenseur, puis obtenir en temps réel les informations de position spécifiques de la voiture de l'ascenseur dans l'arbre.Par exemple:, en comptant et en traitant les impulsions de l'encodeur, le système peut savoir avec précision à quel étage se trouve le wagon d'ascenseur et à quelle distance il se trouve de l'étage cible,fournir des données de base pour le stationnement au niveau de l'ascenseur et l'affichage du sol.
Réaction de vitesse: convertir l'information de vitesse de l'hôte de l'ascenseur en un signal électrique et le renvoyer au système de contrôle.Le système de contrôle surveille la vitesse de fonctionnement de l'ascenseur en temps réel sur la base de ce signal de rétroaction pour s'assurer que l'ascenseur fonctionne selon la courbe de vitesse définieLorsque la vitesse réelle dévie de la vitesse réglée, le système de commande peut effectuer des ajustements en temps opportun pour assurer le bon fonctionnement et la sécurité de l'ascenseur.pendant l'accélération ou la décélération de l'ascenseur, l'encodeur peut retourner le changement de vitesse en temps réel, ce qui permet au système de contrôler avec précision la sortie du moteur et d'obtenir une transition de vitesse en douceur.
Jugement de direction de fonctionnement: Il peut identifier la direction de rotation de l'hôte de l'ascenseur, afin de déterminer si l'ascenseur monte ou descend.Cette information est cruciale pour que le système de contrôle de l'ascenseur puisse faire des jugements logiques et des opérations correctsPar exemple, en ce qui concerne le contrôle de la porte du plancher et le traitement du signal d'appel, le système doit répondre en conséquence en fonction de la direction de fonctionnement de l'ascenseur.

Étapes d'installation
Nettoyage de la partie d'installation: utiliser un chiffon fin et propre pour essuyer l'arbre conique du codeur et le trou conique de la broche d'installation pour éliminer l'huile, la poussière et les impuretés, etc.,pour assurer la propreté de la surface d'accouplement conique.
Installation du corps de l'encodeur: insérer l'arbre conique de l'encodeur dans le trou conique de l'arbre de façon à ce que les deux soient étroitement combinés,et ensuite utiliser des boulons de spécifications correspondantes (telles que M5×50) pour connecter le codeur à l'arbreLe couple de serrage est généralement de 5 Nm.
Réglage et fixation: tournez doucement l'encodeur pour vérifier qu'il tourne de façon flexible.serrer les boulons de tension du codeurLe couple de serrage est généralement de 0,65 Nm.
Installation de la ligne courte de l'encodeur: Installez la ligne courte de l'encodeur selon la méthode indiquée sur la figure.Ne pas utiliser une force excessive pour déformer les broches, puis installer le couvercle arrière du codeur.
Connexion de la ligne longue de l'encodeur: connectez la tête mâle DB15 de la ligne longue de l'encodeur à la tête femelle DB15 de la ligne courte et serrez les vis de la tête mâle DB15 de la ligne longue.
