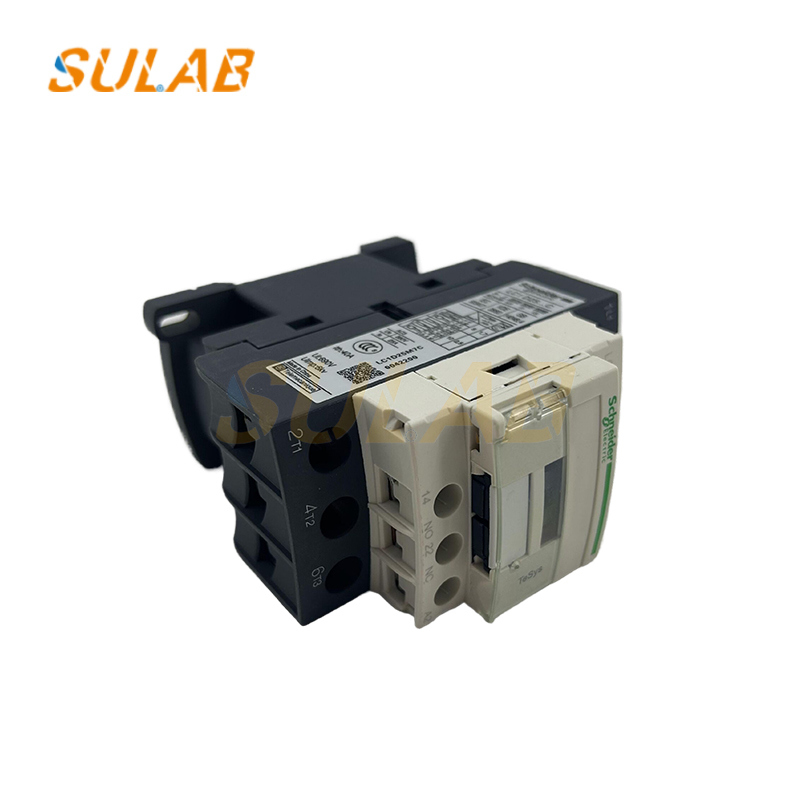

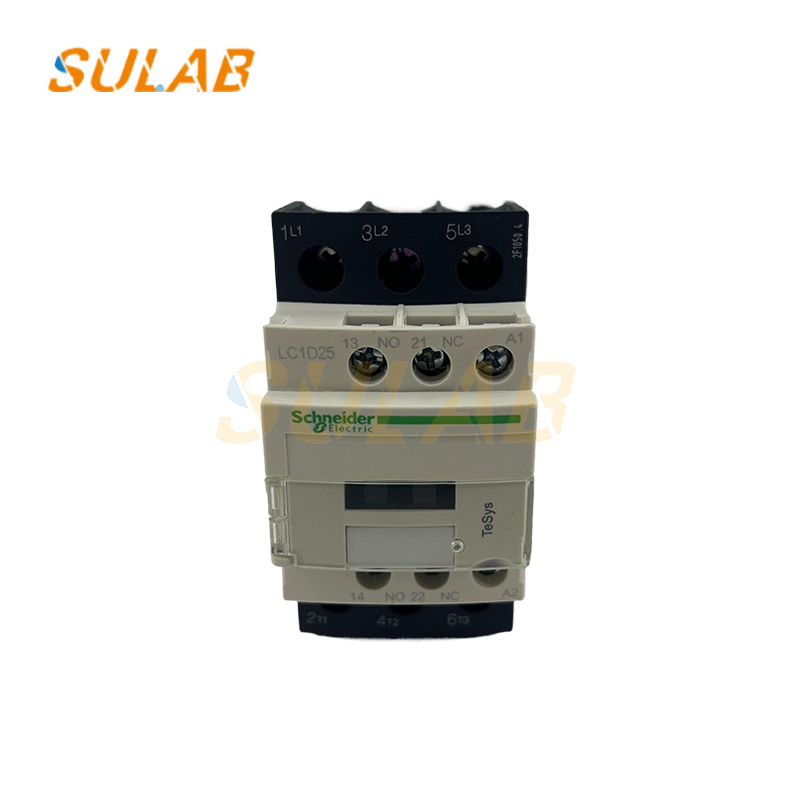

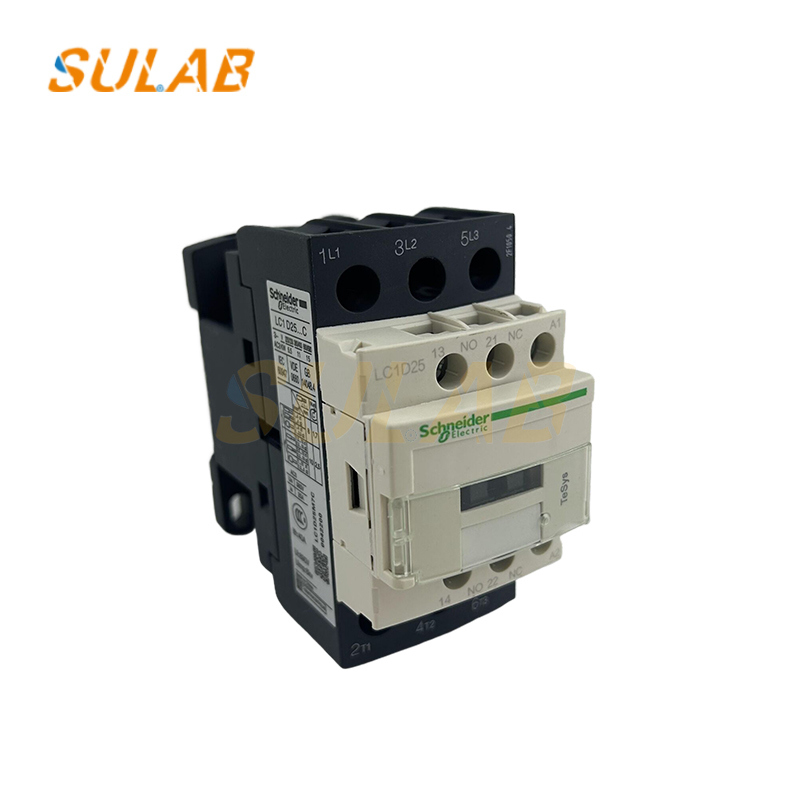

Le contacteur LC1D25 est un contacteur AC couramment utilisé. Voici une introduction détaillée :
Paramètres de base :
Tension d'isolement nominale : 690 V.
Courant de fonctionnement nominal : Dans la catégorie d'utilisation AC-3, 25 A à 380 V/400 V, 18 A à 660 V/690 V.
Tension du circuit de commande : Les tensions de bobine AC incluent 24 V, 36 V, 48 V, 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V et 600 V ; les tensions de bobine DC incluent 24 V, 36 V, 48 V, 110 V et 220 V.
Contacts auxiliaires : Généralement 1 NO (normalement ouvert) + 1 NF (normalement fermé).
Caractéristiques du produit :
Structure compacte : Utilisant un mécanisme protégé à action directe avec des contacts à double coupure, cet appareil est compact et léger.
Performances fiables : Avec une faible consommation d'énergie, une longue durée de vie et une sécurité, il affiche une durée de vie électrique allant jusqu'à 1 million de cycles et une durée de vie mécanique allant jusqu'à 10 millions de cycles dans la catégorie de fonctionnement AC-3.
Installation facile : Il peut être monté sur une plaque de base ou sur un rail DIN. Les vis des bornes doivent être serrées. Après avoir vérifié que le câblage est correct, alimentez la bobine d'appel plusieurs fois avec les contacts principaux hors tension. Ne fonctionner qu'après confirmation d'un fonctionnement fiable.

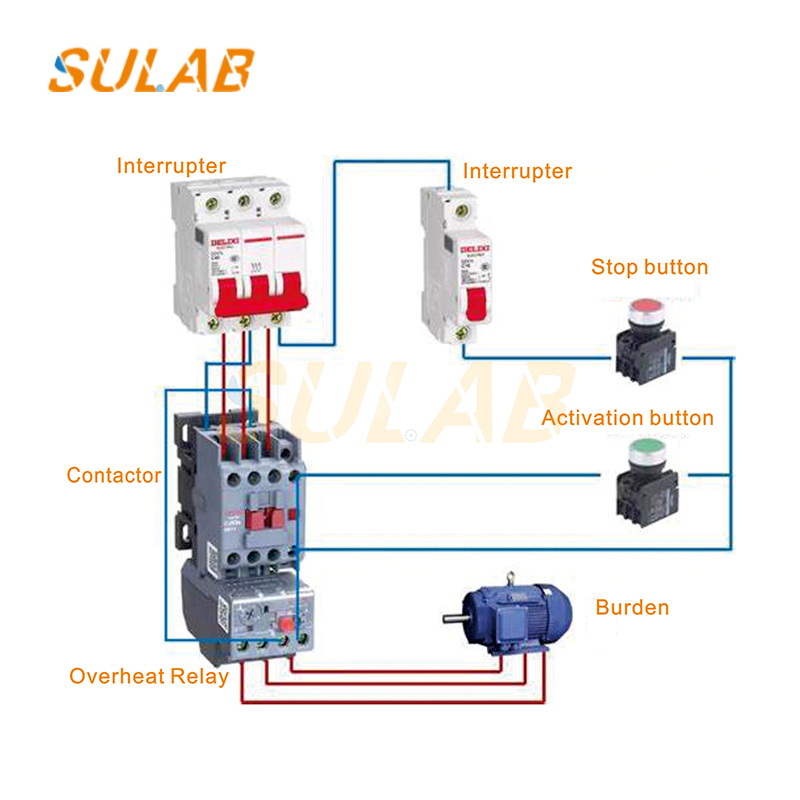

Applications : Convient aux circuits AC 50 Hz ou 60 Hz, tension nominale jusqu'à 690 V et courant nominal jusqu'à 25 A. Il peut être utilisé pour la connexion et la déconnexion à distance de circuits, le démarrage fréquent et le contrôle des moteurs AC. Il peut également être combiné avec un relais thermique pour former un démarreur électromagnétique pour la protection contre les surcharges.
