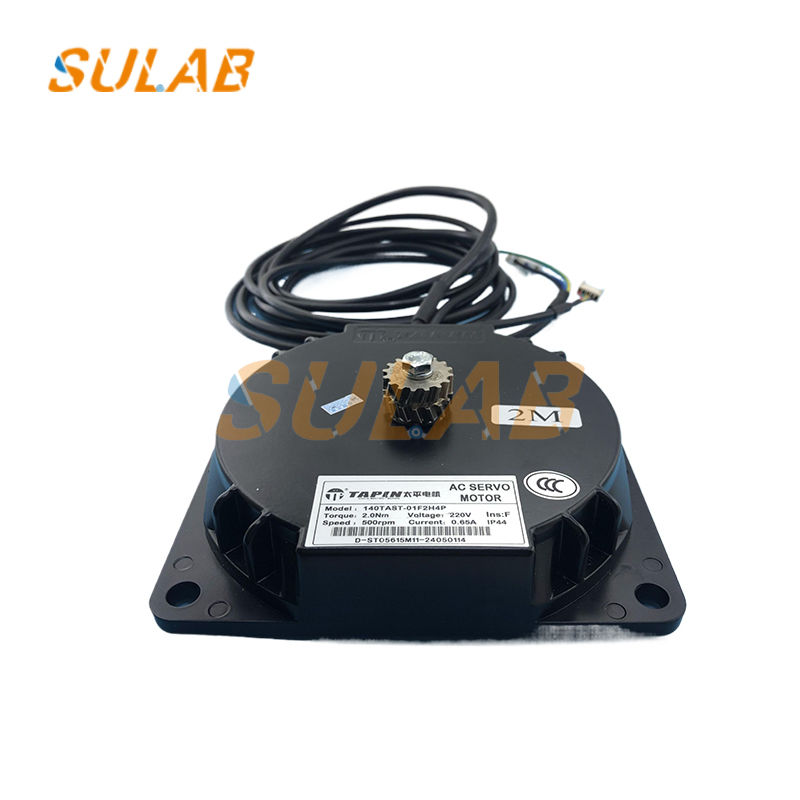

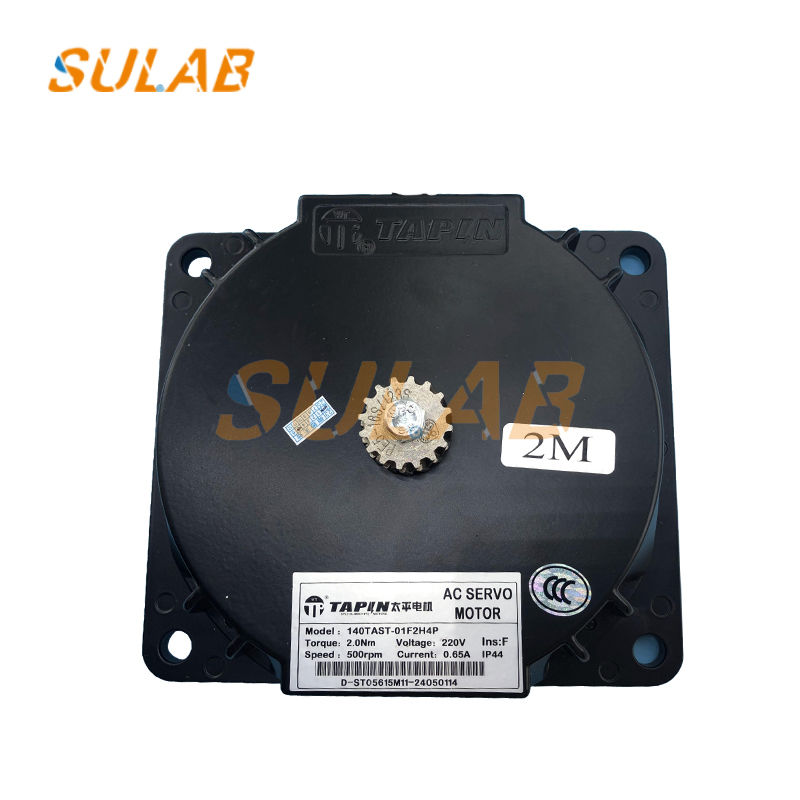

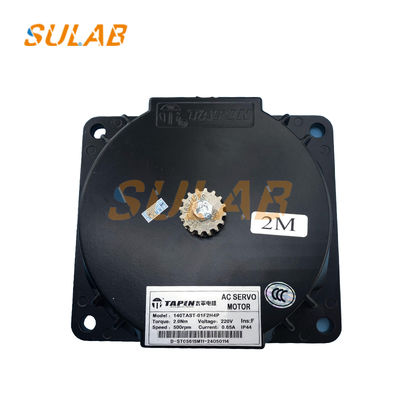

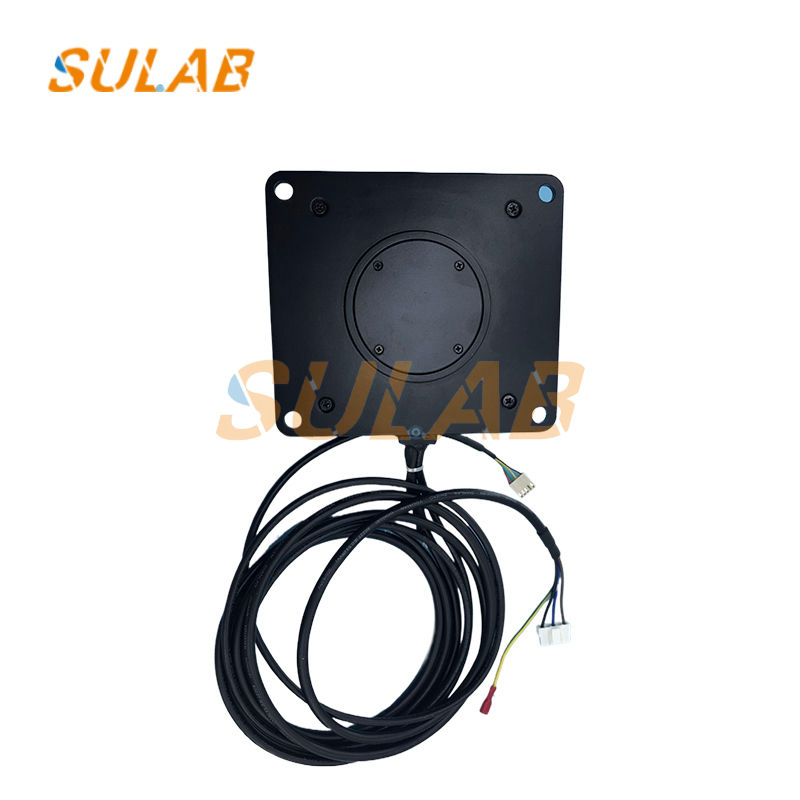

Moteur de porte synchrone à aimant permanent pour ascenseur SULAB 140TAST-01F2H4P

Ascenseur à aimant permanent moteur de porte synchrone AC Servo moteur Ascenseur pièces 140TAST-01F2H4P

Préparation à l'installation
Inspection de l'équipement: inspecter attentivement le moteur de l'opérateur de porte pour tout dommage externe, tel qu'un boîtier déformé ou une boîte de jonction endommagée.y compris la tension nominale et la puissance, afin de s'assurer qu'ils répondent aux exigences du système d'exploitation des portes d'ascenseur.
Préparation des outils: rassembler les outils d'installation nécessaires, tels qu'un tournevis électrique, une clé de couple et un multimètre, ainsi que tous les matériaux d'installation nécessaires, tels que des boulons, des écrous, des joints,et câbles de mise à la terre.
Vérification du lieu d'installation: Select an appropriate installation location based on the elevator shaft dimensions and door opening location to ensure smooth operation of the door operator motor and prevent interference with other elevator components.

Étapes d'installation
Installation du support: si le moteur de l'opérateur de porte a besoin d'un support pour l'installation, fixez d'abord le support à l'endroit désigné.si le support de montage du toit de la voiture de l'opérateur de porte est fixé à la fente C du toit de la voiture avec des boulons, s'assurer que les boulons sont serrés et que le support est fixé.
Installation du moteur: installer le moteur 140TAST-01F2H4P de l'opérateur de porte sur le support et le fixer avec des boulons appropriés.les serrer en diagonale pour assurer une installation stable et une distribution uniforme de la force.
Connexion d'entraînement: si le moteur de l'opérateur de porte est relié à la porte de l'ascenseur par un dispositif de transmission tel qu'une ceinture, une chaîne ou un engrenage,le dispositif de transmission doit être correctement installé et réglé;Par exemple, lors de l'installation d'une chaîne, assurez-vous que la chaîne est correctement tendue et que les mailles s'accrochent bien à la roue à roulettes.
Le câblage électrique: connectez le câble d'alimentation aux bornes d'alimentation du moteur selon le schéma de câblage du moteur de l'opérateur de porte.et répond aux exigences de sécurité électriqueEn même temps, connectez le câble de signal du système de contrôle de l'ascenseur au terminal de signal du moteur pour assurer une transmission correcte du signal.

Ajustement et étalonnage: après l'installation, ajustez la position du moteur de porte, en veillant à ce que le rail de guidage du moteur de porte soit parallèle au rebord de la porte de la voiture.Utilisez un plomb bob pour assurer la verticalité du moteur de la porte. Si nécessaire, utilisez une prise pour régler le parallélisme et la verticalité, avec un écart ne dépassant pas 1 mm.
