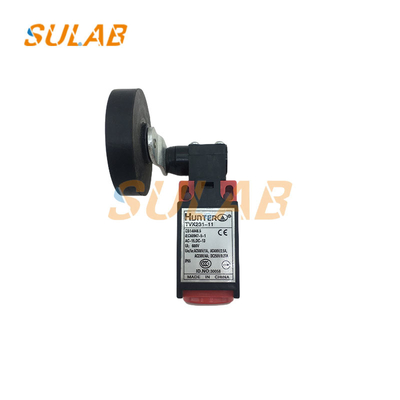

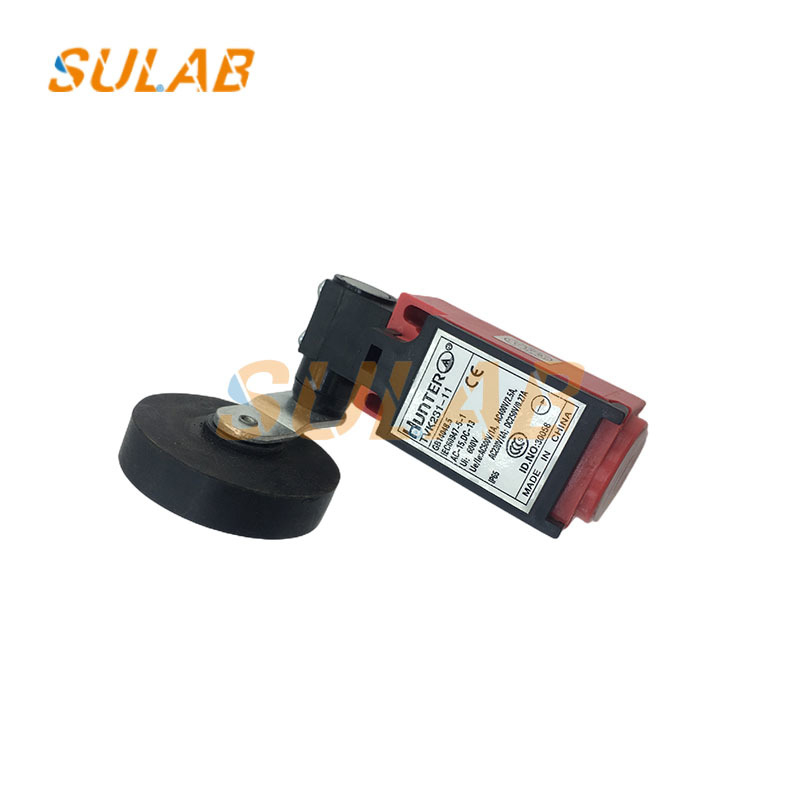

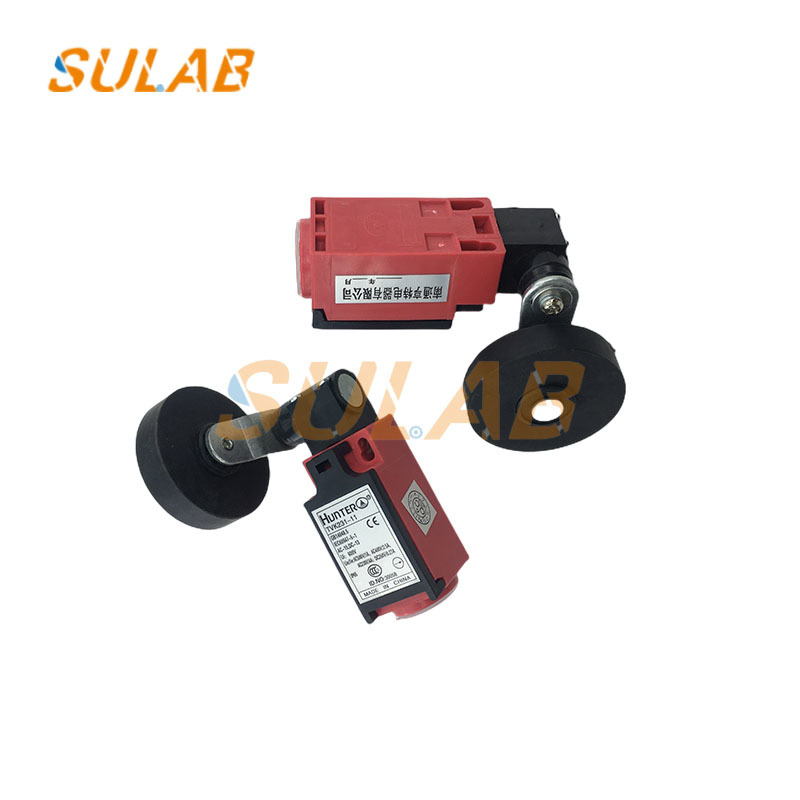

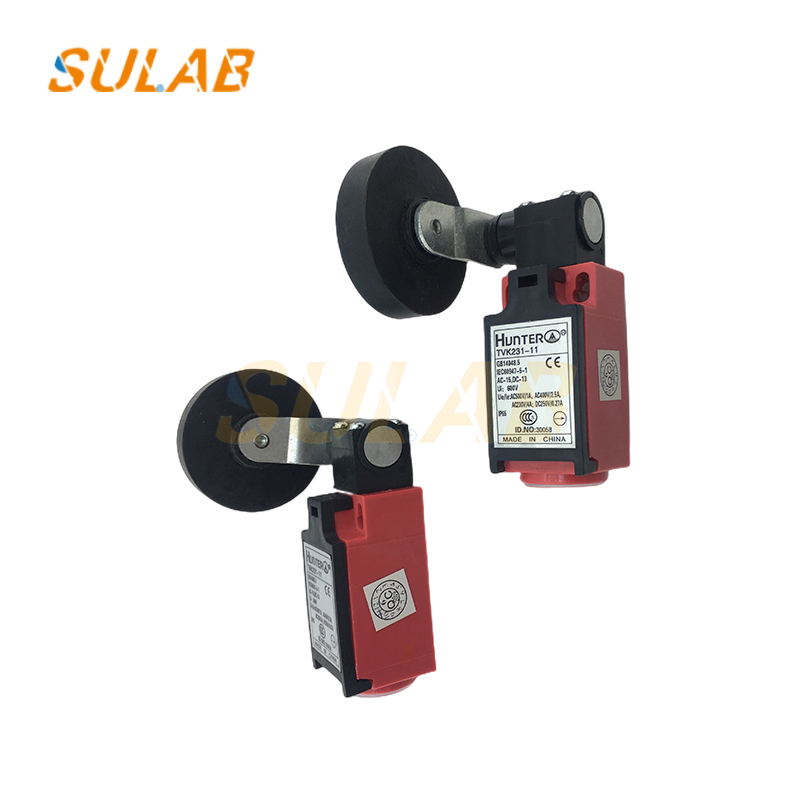

SULAB TVK231-11 Interrupteur de fin de course d'ascenseur, course 1-2mm

Accessoires d'ascenseur Interrupteur de fin de course de déplacement de haute qualité Nouveau contrôleur d'ascenseur Interrupteur de verrouillage de porte d'ascenseur Interrupteur de fin de course TVK231-11

Méthode d'installation
Déterminer l'emplacement d'installation : En fonction de la plage de déplacement des pièces mobiles de l'équipement, installez l'interrupteur de fin de course près de la fin de sa course pour vous assurer que l'interrupteur de fin de course détecte avec précision lorsque la pièce atteint la position définie.
Choisir une méthode de montage : Les méthodes de montage courantes incluent le boulonnage et le serrage. Sélectionnez la méthode de montage appropriée en fonction du type d'interrupteur de fin de course et de la structure de l'équipement. Utilisez des fixations appropriées, telles que des vis ou des pinces, pour fixer solidement l'interrupteur de fin de course à l'emplacement sélectionné.
Assurer la relation entre le composant de déclenchement et la pièce mobile : Assurez-vous que le composant de déclenchement de l'interrupteur de fin de course, tel qu'un percuteur ou un rouleau, est perpendiculaire à la surface de contact de la pièce mobile, en laissant un espace de 1 à 2 mm pour éviter les chocs rigides. Dans les scénarios d'impact à haute fréquence, des coussins en caoutchouc peuvent être ajoutés pour absorber l'énergie.
Connecter le circuit : Un interrupteur de fin de course comporte généralement trois broches : commun (COM), normalement ouvert (NO) et normalement fermé (NC). Connectez une extrémité du câble à une alimentation électrique, un contrôleur ou un autre appareil, et l'autre extrémité aux broches correspondantes de l'interrupteur de fin de course. Si vous devez déclencher une alarme ou un signal lorsque la machine s'arrête, connectez le câble à la borne NO ; si vous devez déclencher un signal ou une alarme lorsque la machine atteint une certaine position, connectez-le à la borne NC.

Méthodes de débogage
Vérification de l'installation et de la fixation : Vérifiez que l'interrupteur de fin de course est correctement installé et solidement fixé, sans aucun desserrage ni chute.
Test de déclenchement manuel : Déclenchez manuellement l'interrupteur de fin de course pour observer s'il émet correctement un signal de commande. Cela peut être confirmé en observant l'allumage et l'extinction du voyant ou en mesurant la continuité du circuit avec un multimètre.
Réglage de la sensibilité de déclenchement : Si la sensibilité de déclenchement de l'interrupteur de fin de course ne répond pas aux exigences, ajustez la tension du ressort ou la pression de contact. Les ajustements doivent être effectués progressivement et la réponse de l'interrupteur doit être observée.
Test de simulation : Mettez sous tension et effectuez un test de simulation sur l'équipement mécanique pour observer les performances de l'interrupteur de fin de course pendant le fonctionnement réel. Assurez-vous qu'il se déclenche au bon moment et contrôle avec précision le déplacement de l'équipement mécanique.
Surveillance de l'élévation de la température de contact : Pendant le fonctionnement sous charge réelle, utilisez un thermomètre ou un autre outil pour surveiller l'élévation de la température de contact. L'élévation de la température ne doit pas dépasser 50°C pour éviter la corrosion des contacts.
Enregistrement des résultats de débogage : Des enregistrements détaillés des résultats de débogage, y compris la position de déclenchement de l'interrupteur, la sensibilité de déclenchement, l'état du circuit et d'autres informations, seront conservés pour référence lors des opérations de maintenance et de réparation ultérieures.
