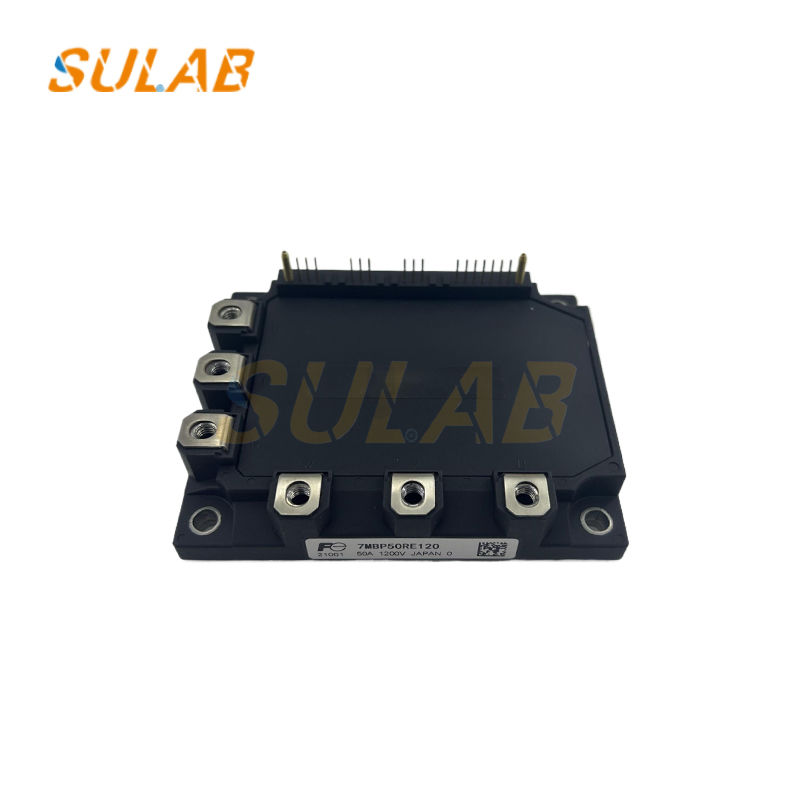

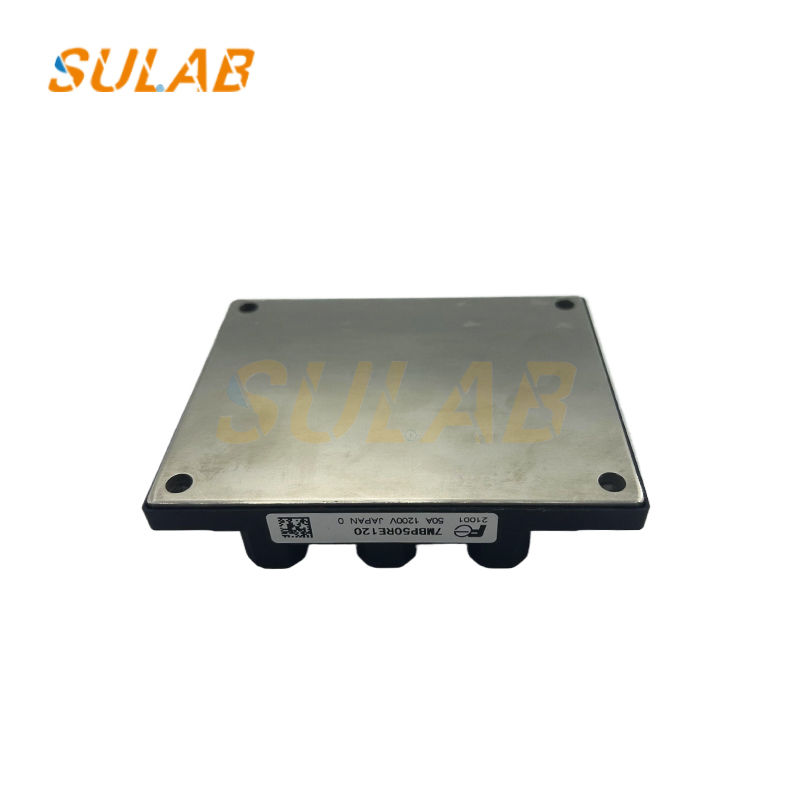

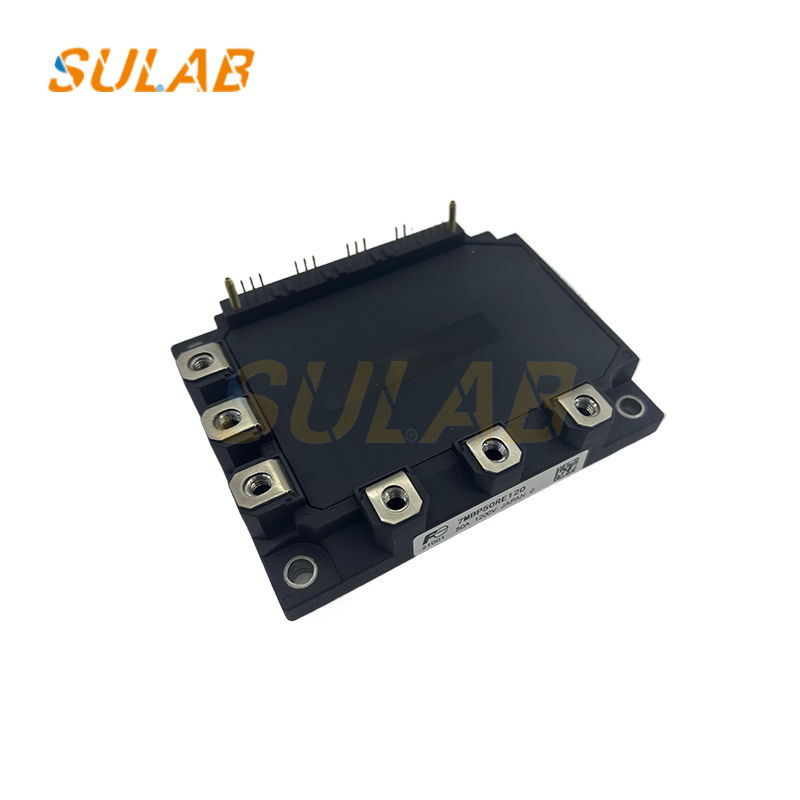

Le module IGBT de l'ascenseur SULAB 7MBP50RE120 1200V 50A

Module Igbt de l'ascenseur Module du conducteur Module d'alimentation d'origine importé Nouveau avec une excellente qualité 7MBP50RE120

Paramètres de base:
Voltage collecteur-émetteur (Vces): 1200V
Courant du collecteur en courant continu (Ic): 50A
Courant de collecteur (Icp) de 1 ms: 100 A
Dissipation de la puissance du collecteur (par transistor): 300 W
Température de fonctionnement (Topr): -20°C à 100°C
Température de stockage (Tstg): -40°C à 125°C
Caractéristiques:
Protection contre la température: surveille directement la température de la jonction IGBT pour s'assurer que l'appareil reste dans une plage de température de fonctionnement sûre, évitant ainsi les dommages dus à la surchauffe.
Faible perte d'énergie et commutation douce: une performance de commutation optimisée réduit les pertes et permet des transitions de commutation plus fluides, améliorant ainsi l'efficacité énergétique.
Hautes performances et fiabilité élevée: la protection contre les surtempératures améliore la stabilité de l'IGBT dans des conditions de fonctionnement difficiles.Le circuit de commande intégré réduit considérablement le nombre de composants, améliorant la fiabilité globale du système.
Sortie d'alarme: fournit des signaux d'alarme du côté P et du côté N pour faciliter la surveillance et le diagnostic de l'état du système.

Conversion et contrôle de la puissance: ce module intègre des IGBT et des circuits d'entraînement connexes pour convertir la puissance en courant continu en puissance en courant alternatif en trois phases,fournissant une puissance à fréquence et tension variables à des charges telles que des moteurs, permettant de régler la vitesse du moteur.le module 7MBP50RE120 ajuste précisément la vitesse du moteur en fonction de l'état de fonctionnement de l'ascenseur et des commandes de commande, assurant un mouvement fluide de l'ascenseur.

Régénération d'énergie et économie d'énergie: Lorsqu'un moteur décélère ou freine, il génère un excès d'énergie.Le module 7MBP50RE120 convertit cette énergie en énergie électrique et la renvoie au réseau ou la stocke pour une utilisation ultérieure, améliorant ainsi l'efficacité énergétique du système et réalisant des économies d'énergie.

Protection: le module intègre diverses caractéristiques de protection pour assurer un fonctionnement sûr de lui-même et du système.protection contre les surtensions (OC) éteint rapidement le circuit lorsque le courant dépasse la valeur nominaleLa protection contre les courts-circuits (SC) réagit rapidement aux défaillances de courts-circuits, empêchant ainsi les dommages aux équipements.Protection contre les sous-tensions (UV) de l'alimentation du conducteur: arrêt du module lorsque la tension de l'alimentation du conducteur est trop basse, empêchant les dysfonctionnements des modules dus à une tension insuffisante.La protection contre la surtempérature (OH) surveille directement la température de la jonction IGBT et déclenche automatiquement la protection lorsque la température est trop élevée, empêchant la défaillance du dispositif due à une surchauffe.

Diagnostic et alarme de défaut: le module 7MBP50RE120 fournit des signaux d'alarme sur le côté P et le côté N. Lorsque le module détecte une défaillance ou une anomalie, il émet un signal d'alarme correspondant,permettre au personnel de surveiller rapidement l'état du système et de diagnostiquer et de réparer les défauts.

Conception simplifiée du système: étant donné que le module comporte des circuits de conduite et de protection intégrés, la conception des circuits périphériques est grandement simplifiée, ce qui réduit le nombre de composants du circuit de commande,réduire la complexité et le coût du système, et améliorer la fiabilité globale du système.
