Contacteur CA Schneider Original LC1D09BDC LC1D09FDC Contacteur CC

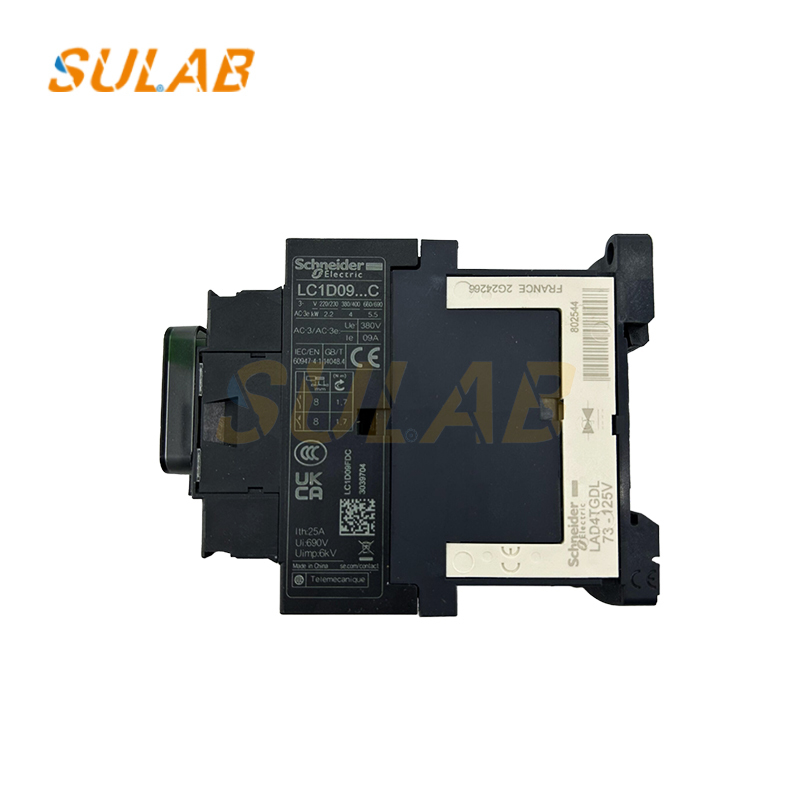

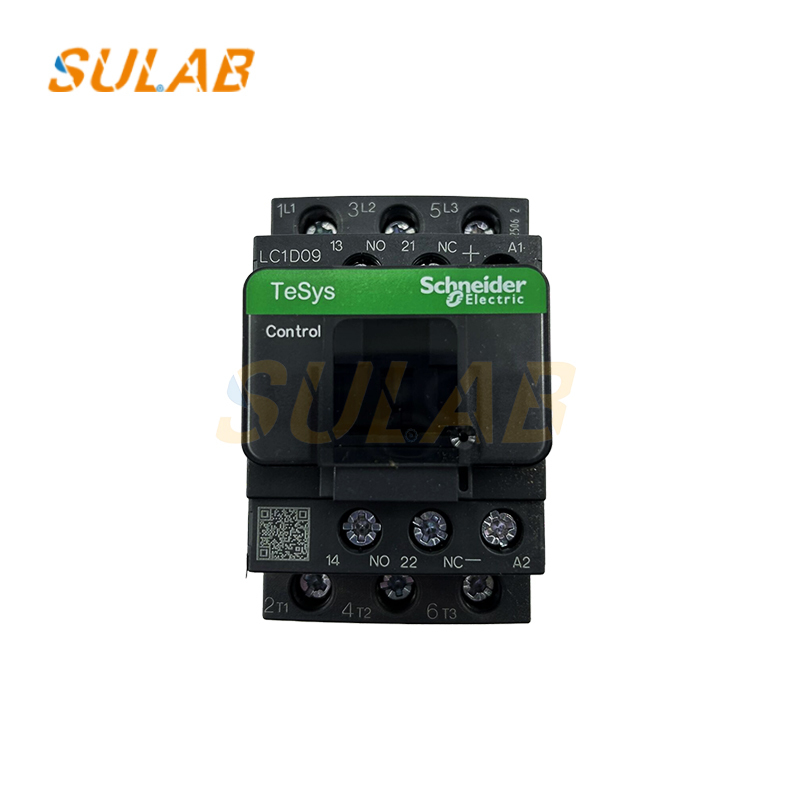

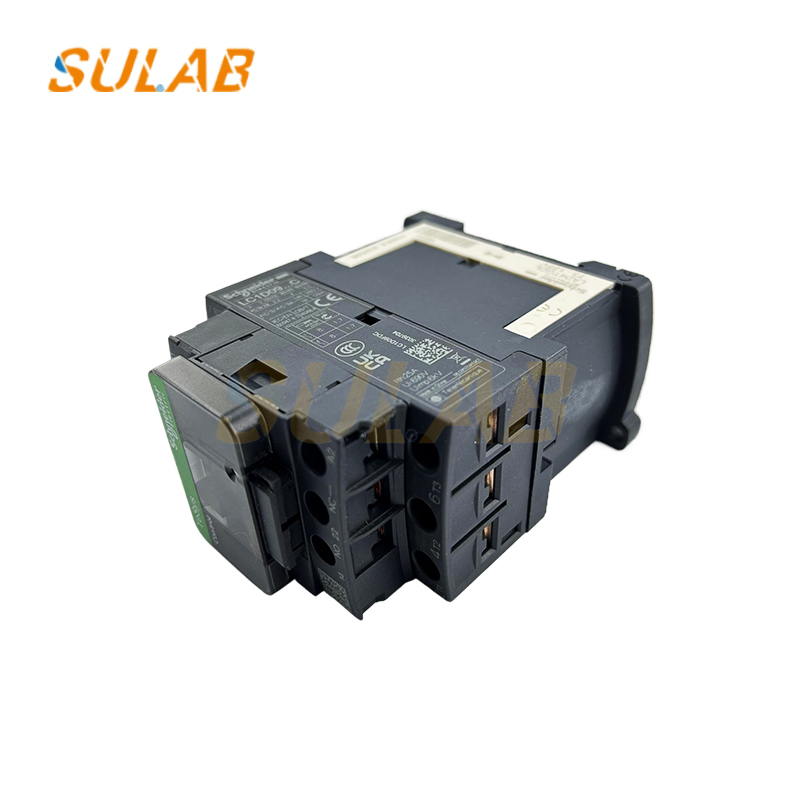

Le Schneider LC1D09FDC est un contacteur CC de la série TeSys D. Voici une introduction à partir des dimensions de sa composition structurelle, de son principe de fonctionnement, de ses paramètres techniques, de ses scénarios d'application, etc. :
-
Composition structurelle
- Système électromagnétique: Il comprend des noyaux de fer mobiles et statiques, une bobine d'attraction et un ressort de réaction. Lorsque la bobine d'attraction est alimentée, un champ magnétique est généré, ce qui amène le noyau de fer mobile à surmonter la force du ressort de réaction et à s'attirer avec le noyau de fer statique ; lorsque la bobine est hors tension, le champ magnétique disparaît et le noyau de fer mobile se réinitialise sous l'action du ressort de réaction.
- Système de contact: Il adopte une structure de contact en pont à double coupure, généralement avec trois paires de contacts principaux normalement ouverts, qui sont utilisés pour connecter et déconnecter le circuit principal. De plus, il peut être équipé de contacts auxiliaires NO (normalement ouvert) et NC (normalement fermé), qui sont utilisés pour la rétroaction du signal ou le contrôle d'interverrouillage du circuit de commande.
- Système d'extinction d'arc: Les contacteurs de grande capacité (supérieurs à 20A) utilisent des couvercles d'extinction d'arc à fentes et des plaques de grille d'extinction d'arc pour l'extinction d'arc ; les contacteurs de petite capacité utilisent des contacts à double coupure pour l'extinction d'arc, l'extinction d'arc par force électrique, des plaques d'arc interphasiques pour l'isolement d'arc et des couvercles d'extinction d'arc en argile pour l'extinction d'arc.
| Marque |
Schneider |
| Description |
Contacteur d'ascenseur |
| Modèle |
LC1D09FDC |
| MOQ |
1PC |
| Transport |
TNT, UPS, DHL, Fedex, Air, Mer |
| Applicable |
Ascenseur |
| Paquets |
Carton, Caisse en bois, Palette, etc. |
| Délai de livraison |
Normalement 2-3 jours ouvrables après le paiement |
| Garantie |
Un an |
| Mode de paiement |
Banque d'entreprise, Western Union, Alibaba, Paypal, etc. |
-
Principe de fonctionnement: Lorsque la bobine électromagnétique du contacteur est connectée à la tension continue nominale, un champ magnétique est généré dans la bobine. Sous l'action de l'attraction électromagnétique, le noyau de fer statique surmonte la force de réaction du ressort, attire le noyau de fer mobile vers le noyau de fer statique et fait entrer en contact les contacts mobiles et statiques, connectant ainsi le circuit principal et le circuit de commande ; lorsque la bobine est hors tension, l'attraction électromagnétique du noyau de fer statique disparaît et le noyau de fer mobile se réinitialise sous la force de réaction du ressort, ce qui sépare les contacts mobiles des contacts statiques et coupe le circuit principal et le circuit de commande.
-
Paramètres techniques
- Courant nominal: 9A.
- Tension de la bobine: Généralement 110V CC, et d'autres options telles que CC 12V, 24V, 48V, 220V sont également disponibles.
- Pôles: 3P, c'est-à-dire un contacteur tripolaire.
- Niveau de tension: Il peut être utilisé dans des circuits avec une tension CA allant jusqu'à 660V (690V). Dans la catégorie d'application AC-3, il peut fonctionner normalement lorsque la tension de fonctionnement est de 380V.
- Caractéristiques d'action: La tension d'enclenchement CC est de 85-110%Us et la tension de déclenchement est de 10-75%Us.
