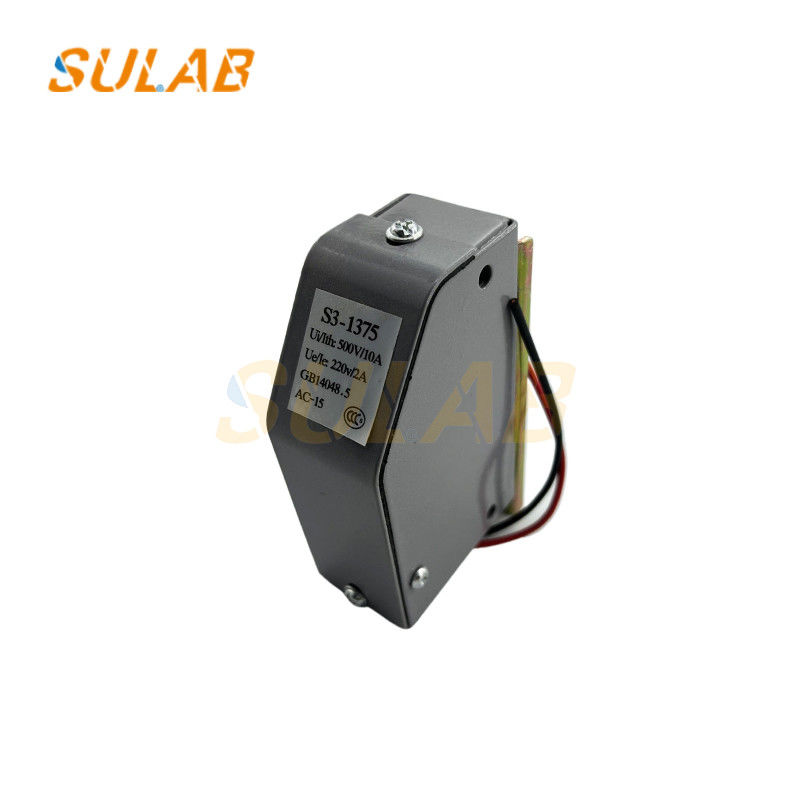

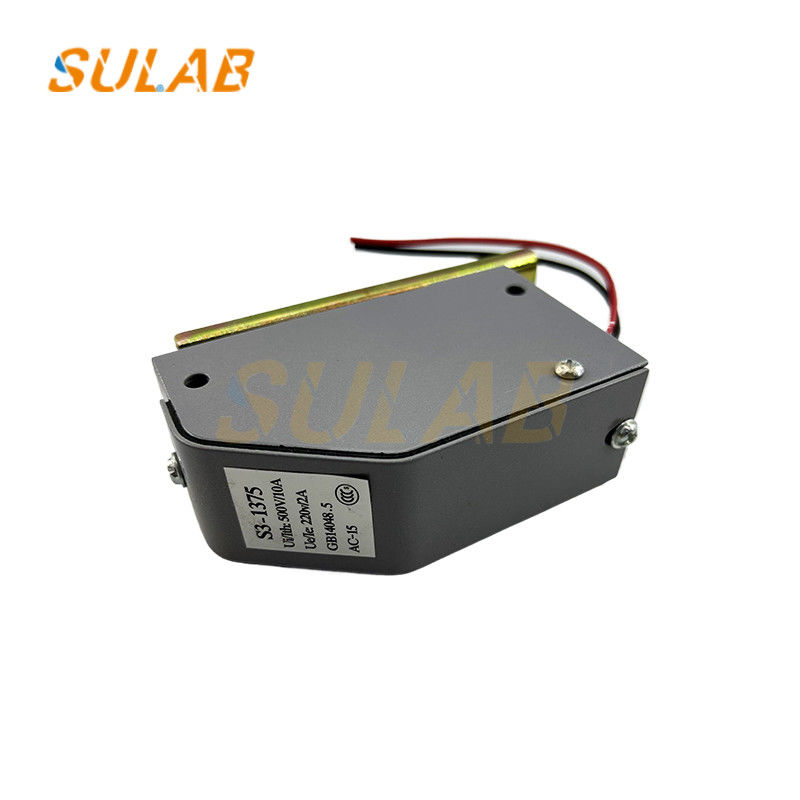

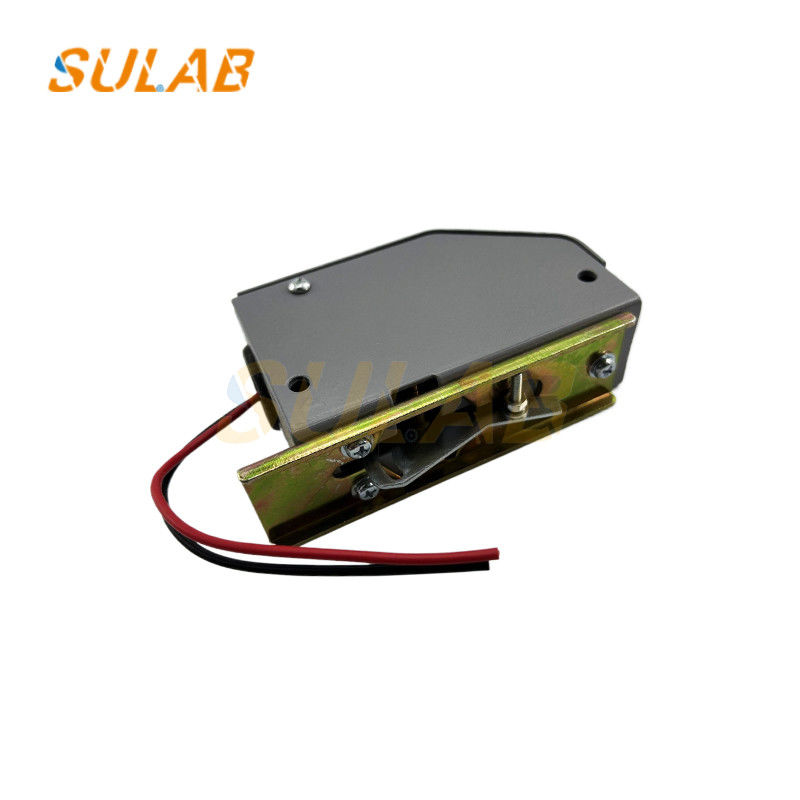

Contrôleur d'ascenseur de haute qualité, nouveau, commutateur de limite de déplacement de l'ascenseur, commutateur de limite de vitesse S3-1375

Contrôleur d'ascenseur de haute qualité, nouveau, commutateur de limite de déplacement de l'ascenseur, commutateur de limite de vitesse S3-1375

Étapes d'installation
Préparez des outils et des matériaux: préparez des outils tels que le niveau, la clé, la pince, le tournevis, le multimètre et les accessoires connexes tels que les vis et les joints.
Déterminer la position d'installation: l'interrupteur de limitation de vitesse est généralement installé en haut de l'arbre de l'ascenseur et connecté à la partie supérieure de l'ascenseur.Il est généralement installé avec le limiteur de vitesse et le tensionneurIl convient de veiller à ce que la position d'installation permette à l'interrupteur de détecter avec précision l'action du limitateur de vitesse ou du tensionneur.
Installer le siège limitateur de vitesse: conformément aux instructions d'installation du limitateur de vitesse, installer fermement le siège limitateur de vitesse dans la position déterminée.Vous pouvez utiliser un niveau pour s'assurer qu'il est niveau et éviter l'inclinaison.
Installer le limitateur de vitesse et les composants connexes: installer le limitateur de vitesse sur le siège du limitateur de vitesse et le fixer fermement.s'assurer que la chaîne ou la corde de fil a une tension modérée et fonctionne bien.
Installer l'interrupteur du limitateur de vitesse: installer l'interrupteur S3-1375 dans une position appropriée afin qu'il puisse être déclenché normalement par l'action du limitateur de vitesse ou du tensionneur.Il est généralement fixé par des boulonsAssurez-vous qu'il est bien installé et qu'il ne se relâche pas en raison des vibrations du fonctionnement de l'ascenseur.
Ligne de raccordement: selon le schéma de câblage de l'interrupteur, connectez les fils de l'interrupteur de limitation de vitesse au système de contrôle de l'ascenseur.une ligne commune est reliée au point normalement fermé, et connecté en série au circuit ou à la boucle d'interface PLC.,et envelopper les joints avec du ruban adhésif pour éviter les courts-circuits et les pertes de numéros de ligne.

Étapes de débogage
Vérifiez l'installation: Vérifiez que l'interrupteur de limitation de vitesse est bien installé, que le fil de raccordement n'est pas lâche ou endommagé et qu'il n'y a pas d'interférence avec les autres parties de l'ascenseur.En même temps, vérifiez le contact entre le limiteur de vitesse et le rail de guidage.
Vérifiez le système de circuit: avant d'allumer, vérifiez à l'aide d'un multimètre l'état d'allumage et d'arrêt du circuit de commutation du limiteur de vitesse pour vous assurer que le circuit principal,le circuit de commande et la source de signal sont correctement connectés sans court-circuit ou sans circuit ouvert;.
Débogage sans charge: allumez l'alimentation de l'ascenseur, mettez-le en mode de fonctionnement de maintenance et faites-le fonctionner sans charge.Vous pouvez toucher légèrement l'interrupteur pour vérifier si le circuit de commande de l'ascenseur peut répondre normalement et si le circuit de fonctionnement de l'ascenseur peut être coupé.
Test de survitesse simulé: Utilisez un instrument de test de limitateur de vitesse professionnel ou contrôlez manuellement la vitesse de fonctionnement de l'ascenseur pour simuler la survitesse de l'ascenseur.Lorsque la vitesse atteint la vitesse d'action définie de l'interrupteur du limiteur de vitesse, vérifiez si l'interrupteur du limiteur de vitesse peut agir à temps, coupez l'alimentation principale et arrêtez l'ascenseur.
Étalonnage de l'interrupteur du limitateur de vitesse: si la vitesse de l'interrupteur du limitateur de vitesse est déviée de la valeur définie,il est nécessaire de l'étaler selon les spécifications techniques et le manuel d'utilisation du commutateur., et ajuster les paramètres pertinents, tels que le préchargement du ressort, pour s'assurer que sa vitesse est précise.
Test de la fonction de réinitialisation: après actionnement du commutateur du limiteur de vitesse, réinitialiser manuellement ou automatiquement le limiteur de vitesse, vérifier si l'alimentation électrique de l'ascenseur hôte peut être rétablie,si l'ascenseur peut redémarrer normalement, et s'assurer que la fonction de réinitialisation est normale.
Test de la fonction de protection contre les défauts: simuler certaines conditions de défaut, telles que le déraillement de l'ascenseur, les rails cassés, etc.,pour vérifier si l'interrupteur du limiteur de vitesse peut couper l'alimentation en temps opportun et jouer un rôle de protection contre les pannes.
