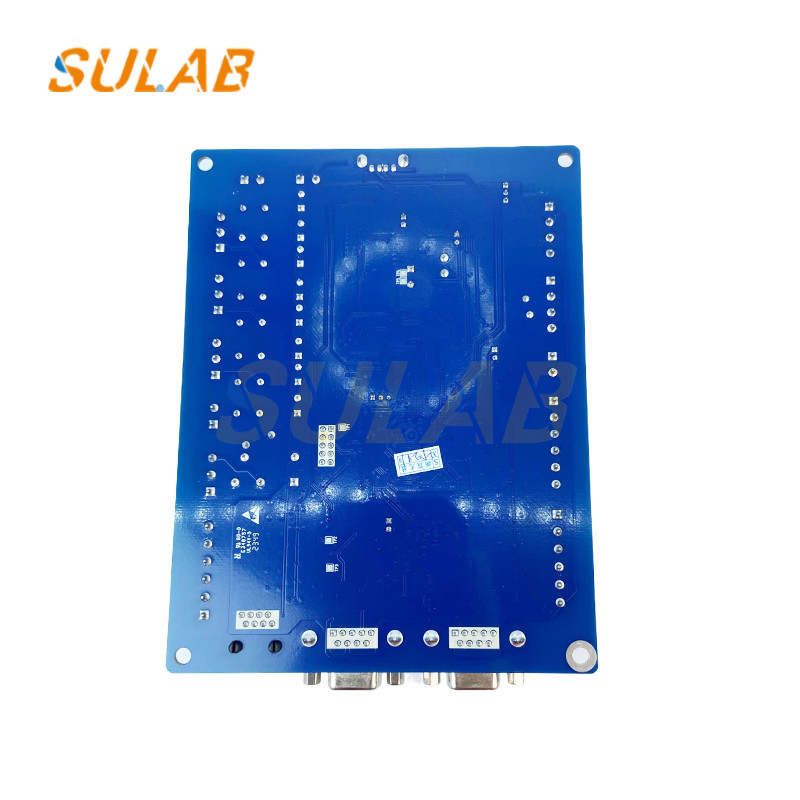

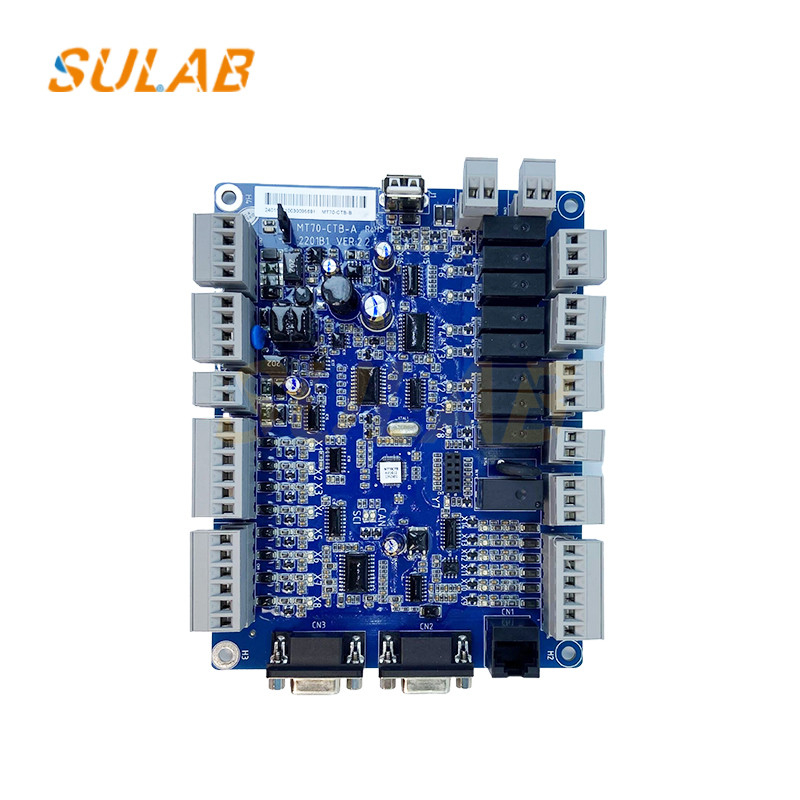

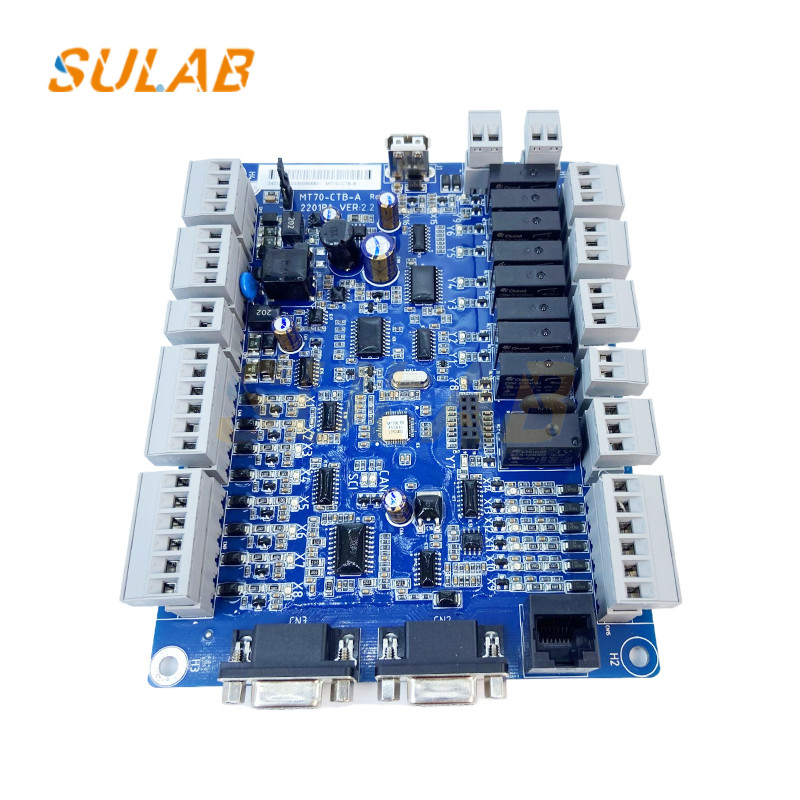

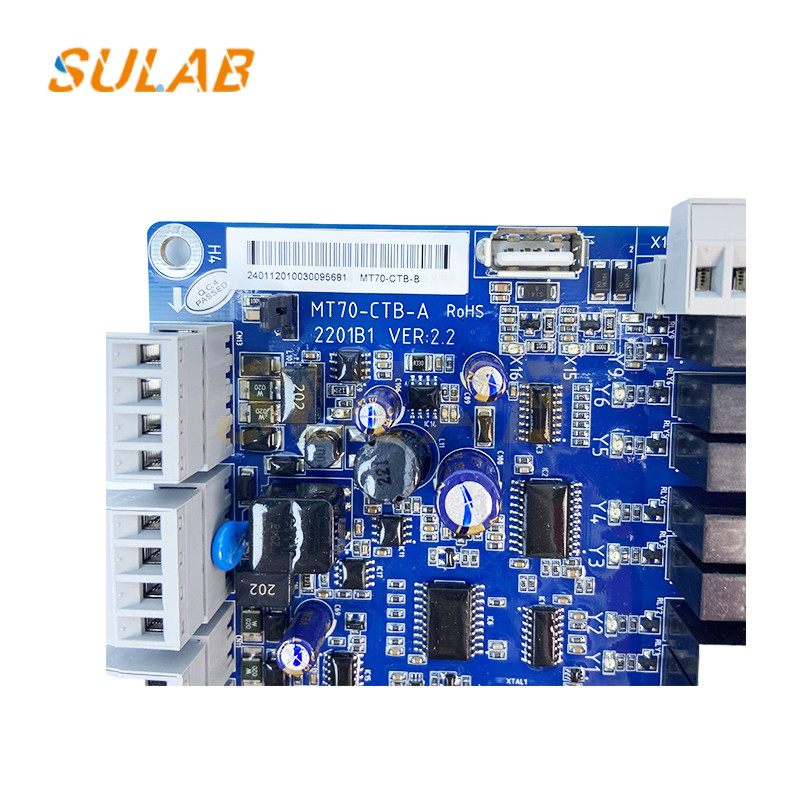

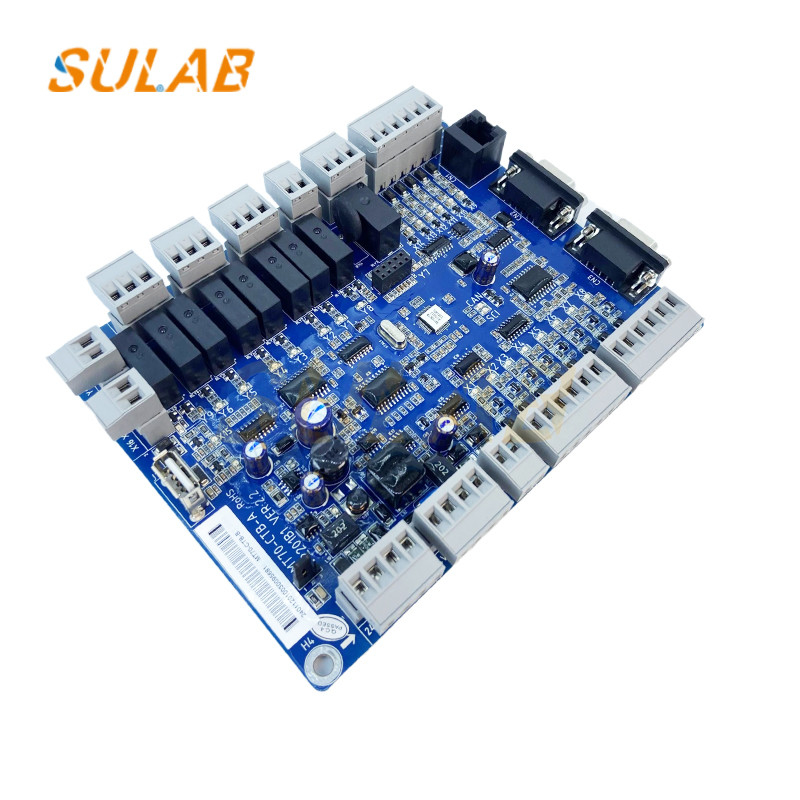

Tableau de pièces détachées d'ascenseur Nouveau et original pour ascenseur MT70-CTB-B

Nouveau et original pour l'ascenseur MT70-CTB-B

Fonction:
Acquisition et transmission de signaux
Recevoir des signaux d'entrée provenant de divers interrupteurs situés sur le dessus de la voiture, tels que les signaux de rideau lumineux, les signaux d'ouverture et de fermeture des portes, etc.,et transmettre ces signaux à la carte de contrôle principale par des câbles de communication, de sorte que la carte de contrôle principale puisse comprendre l'état en temps réel de la voiture de l'ascenseur.
Communiquer avec le tableau de commande de la voiture, recevoir les signaux de commande des boutons, tels que les commandes d'appel au sol, les commandes du conducteur, les commandes d'incendie, etc., et transmettre ces signaux au tableau de commande principal.
Commande de la machine à porte
Les signaux d'ouverture et de fermeture de la porte de sortie de la machine conformément aux instructions du tableau de commande principal, contrôler l'action de la machine de porte sur le dessus de la voiture,et réaliser l' ouverture et la fermeture normales de la porte de l' ascenseur.
Soutien par contrôle de porte, et peut effectuer le contrôle correspondant de la machine de porte pour les ascenseurs avec portes avant et arrière.
Sortie de signal et entraînement d'affichage

Étapes d'installation
Position et fixation: déterminer la position d'installation de la planche supérieure du véhicule en fonction de la structure et des dessins d'installation du véhicule.la carte de dessus de la voiture doit être installée sur le dessus de la voiture près du panneau de commande pour un câblage et une connexion faciles. Use screws or other fixing devices to firmly fix the car top board to the bracket or mounting plate on the top of the car to ensure that it is firmly installed to prevent vibration or loosening during the operation of the elevator.
Connexion électrique:
Connexion électrique: connectez le câble électrique de l'ascenseur à la borne électrique correspondante de la carte de bord de la voiture.le panneau supérieur de la voiture doit être connecté à une alimentation en courant alternatif de 220V ou autre tension spécifiéeVeillez à ce que le câble électrique soit correctement connecté, qu'il ait un bon contact et qu'il soit isolé pour éviter les courts-circuits et les accidents de fuite.
Connexion des lignes de communication: connectez les lignes de communication entre le tableau de bord supérieur de la voiture et le tableau de commande principal de l'ascenseur, le panneau de commande de la voiture,la boîte d'appel de la station au sol et autres équipementsCes lignes utilisent généralement des câbles de communication dédiés, qui sont correctement reliés selon les marquages du dessin,et s'assurer que les câbles sont posés soigneusement pour éviter les interférences croisées avec d'autres lignes électriques fortes.
Connexion de capteur et d'actionneur: connecter les fils de connexion de différents capteurs (tels que les capteurs de rideau lumineux, les interrupteurs de limite de la machine à porte, etc.) et les actionneurs (tels que les contrôleurs de la machine à porte,heures d'arrivée, etc.) installés sur le dessus de la voiture aux bornes d'entrée et de sortie correspondantes de la carte de dessus de la voiture.Faire attention à la polarité et la justesse du câblage lors de la connexion pour assurer que le capteur peut transmettre avec précision le signal à la carte de dessus de la voiture, et le plateau supérieur de la voiture peut contrôler efficacement l'action de l'actionneur.
Arrangement du câblage: Arranger tous les fils et câbles connectés, les attacher en faisceaux,et les fixer à l'aide de pinces en fil ou de trous en fil pour empêcher les fils et les câbles de trembler ou de se frotter contre d'autres composants pendant le fonctionnement de l'ascenseur, causant des dommages à la ligne. En même temps, veiller à ce que le câblage soit conforme aux spécifications et normes de sécurité pour l'installation d'ascenseurs,et il ne doit pas y avoir de fils ou de câbles exposés.
